Inhaltszusammenfassung für CYBEX Eagle 20040

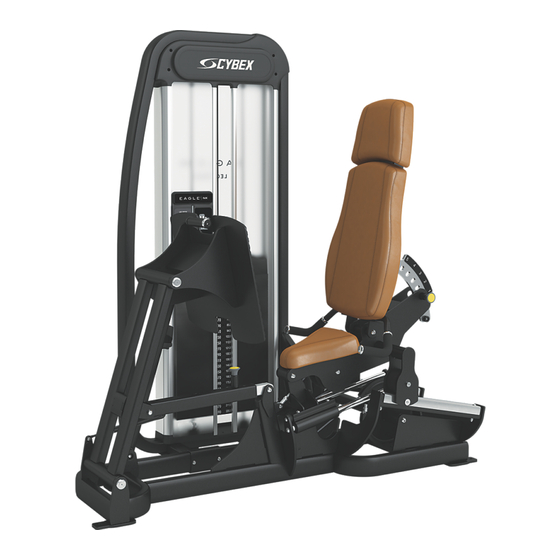

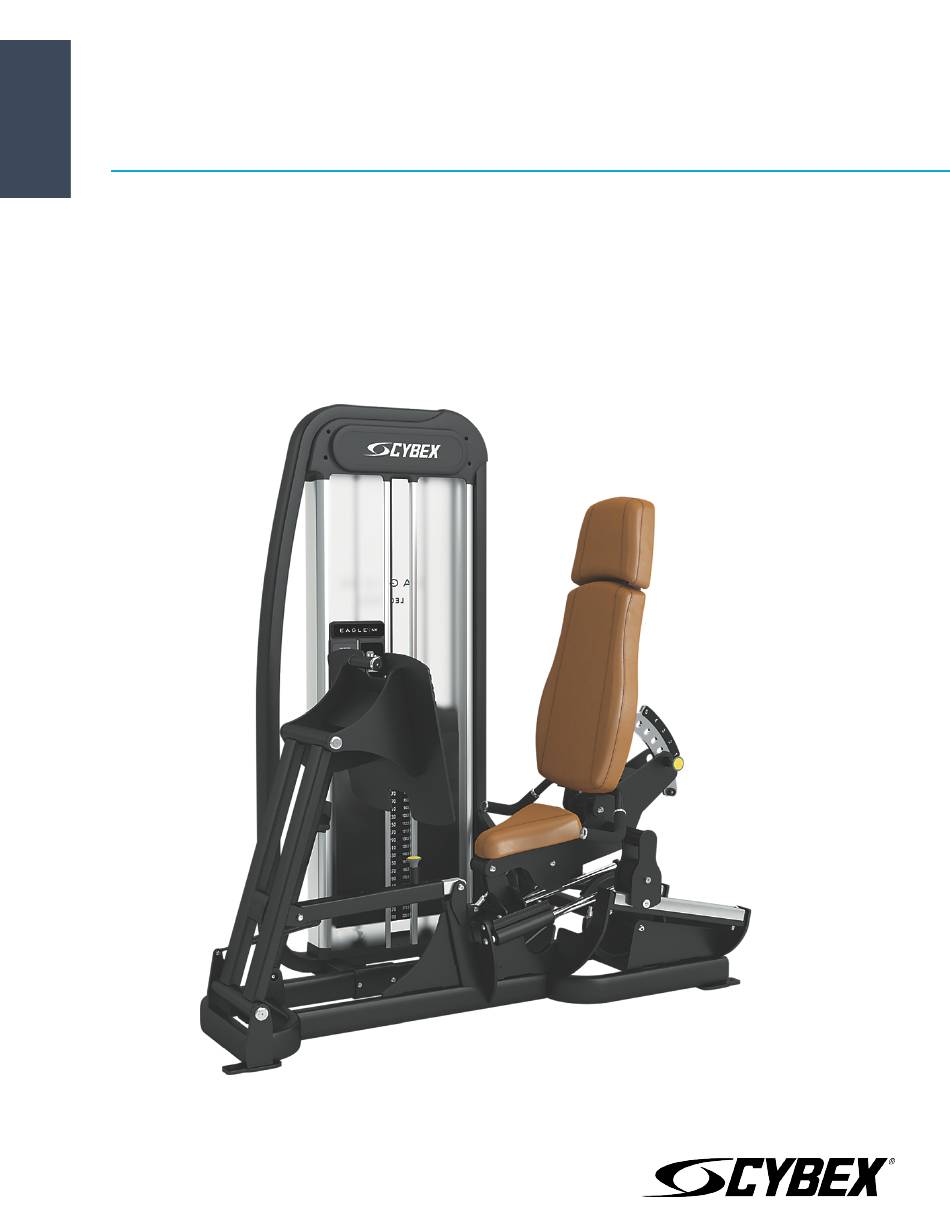

- Seite 1 ® NX Beinpresse Eagle Bedienungsanleitung Teilnummer 20040-999-1 AB...
-
Seite 3: Inhaltsverzeichnis
International, Inc. HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gibt keine Zusicherungen oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument jederzeit zu überarbeiten oder Änderungen am hierin beschriebenen Produkt ohne vorherige Ankündigung und ohne Verpflichtung hierzu, ohne irgendeine Person hiervon in Kenntnis zu setzen, vorzunehmen. -
Seite 4: Sicherheitsrichtlinien Und -Verfahren
Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung. -
Seite 5: Sicherheitshinweise Für Den Benutzer
• Befestigen Sie KEINE Gewichte an ausgewählten Geräten in einer erhöhten Position. Nutzen Sie die Geräte nicht, wenn Sie sie in dieser Position vorfinden. • Erhöhen Sie NICHT den Gewichtswiderstand des Geräts auf andere Art und Weise, als es von Cybex bereitgestellt wird. -
Seite 6: Warn- Und Vorsichtshinweise
Sicherheitsaufkleber weisen auf Situationen mit Gefahrenpotenzial hin, das zu schweren Verletzungen oder Beschädigungen des Geräts führen kann, wenn die Vorsichtsmaßnahmen nicht eingehalten werden. Kontaktieren Sie den Cybex-Kundendienst , falls abgenutzte oder beschädigte Aufkleber ersetzt werden müssen. Seite 6 von 25... -
Seite 7: Platzierung Von Beschriftungen
Platzierung von Beschriftungen Die folgende Abbildung zeigt, wo die Aufkleber am Gerät angebracht sind. Beschreibung Menge DE000023-X 8500-025-X Seite 7 von 25... -
Seite 8: Aufbau
Aufbau Maschinenspezifikationen Gesamtgewicht und -größe 20040 Beinpresse Gewicht Maschinenmaße im Ruhezustand Maschinenmaße bei Verwendung 1045 Pfund 68 Zoll L × 42 Zoll B × 73 Zoll H 100 Zoll L × 42 Zoll B × 73 Zoll H 474 kg 172 cm L ×... -
Seite 9: Umgebung
Umgebung Feuchtigkeit und statische Elektrizität Dieses Gerät eignet sich für den Betrieb in einer Umgebung mit einer relativen Luftfeuchtigkeit zwischen 30% und 75%. Das Gerät kann bei einer relativen Luftfeuchtigkeit zwischen 10% bis 90% versandt und gelagert werden. Klimatische trockene Luft kann zu statischer Elektrizität führen. Während dem Training kann es vorkommen, dass Benutzer einen elektrischen Schlag verspüren, der durch die statische Elektrizität des Körpers und der Entladungsstrecke des Geräts ausgelöst wird. -
Seite 10: Aufbauverfahren
Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung. -
Seite 11: Beschreibung
Entfernen des Kabels 1. Um eine korrekte Neuinstallation zu gewährleisten, empfehlen wir Ihnen, die bestehende Kabelführung und Verbindungen zu notieren. 2. Zehn Schrauben, mit denen die obere Abdeckung am Rahmen befestigt ist, mit einem Kreuzschlitzschraubenzieher entfernen. Beschreibung Menge US 10-32 Schraube (entspricht in etwa M5 x 0,80) Schraube SAE 8 Obere Abdeckung... - Seite 12 2. Die vier Kreuzschlitzschrauben und die Kunststoffhalterung entfernen, um Zugriff zur Führungsstange zu erhalten. Beschreibung Menge Kappe der oberen Führungsstange Führungsstange Führungsstangenplatte Kreuzschlitzschraube Kunststoffhalterung 3. Die oberen Führungsstangenkappen entfernen. Die Führungsstangenkappe enthält eine Druckfeder, die weg fliegt, wenn sie zu schnell losgelassen wird. Die Führungsstangenkappe mit der eingesetzten Druckfeder herunterschieben, bis die Kappe deutlich vom Rahmen entfernt ist.
- Seite 13 2. Drehen Sie die Klemme, um das Kabelende von der Nockenkerbe zu lösen und herauszulösen. Beschreibung Menge Kabel Klemme Nockenkerbe 3. Wiederholen Sie obiges Vorgehen für das Sitzkabel. 4. Entfernen Sie die beiden Halbrundkopfschrauben von der Nockenbaugruppe mit Hilfe von zwei 5/16 Zoll Inbusschlüsseln.
- Seite 14 Gewichtsscheiben anbringen 1. Die Führungsstangen nach außen biegen, sodass Sie vom Gerät entfernt sind. Bitte üben Sie KEINEN übermäßigen Druck auf die Führungsstangen aus, da dies die unteren Führungsstangenkappen beschädigen kann. 2. Wischen Sie die Führungsstangen über die gesamte Länge mit einem sauberen Tuch ab. 3.
-
Seite 15: Nockenbaugruppe Installieren
Beschreibung Menge Rückseite Frontetikett Aufkleber für Gewichtsscheiben 2. Bringen Sie die Aufkleber an der dafür vorgesehenen Stelle auf den Gewichtsscheiben an. 3. Stecken Sie den Führungsstift in jedes Loch des Deckblatts der Aufkleber. (Als Führungsstift eignen sich alle Stifte, die in das Loch des Gewichtturms passen, wie z. B. ein Auswahlstift für Gewichtstürme) 4. - Seite 16 2. Die zuvor entfernten beiden Halbrundkopfschrauben, die die Nockenbaugruppe an der Rahmenbaugruppe sichern, mit Hilfe von zwei 5/16 Zoll Inbusschlüsseln installieren. Beschreibung Menge Halbrundkopfschraube Nockenbaugruppe 3. Drehen Sie die Nockenbaugruppe so, dass Sie Zugang zur Nockenkerbe haben. 4. Kabelende in der Nockenkerbe installieren. 5.
- Seite 17 Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung.
-
Seite 18: Übungen
Übungen Vorgesehene Verwendung Der vorgesehene kommerzielle Verwendungszweck dieses Geräts ist die Unterstützung von Übungen und die Verbesserung der allgemeinen körperlichen Fitness. Anleitung Lesen Sie sorgfältig alle Anweisungen und Warnungen im Sicherheitskapitel dieses Handbuchs, bevor Sie dieses Gerät benutzen, und stellen Sie sicher, dass Sie diese verstehen. Nur in der dargestellten Weise verwenden. -
Seite 19: Wartung
Schutzhandschuhe und einen Augenschutz. Reinigungsprodukte nicht inhalieren oder schlucken. Schützen Sie die umgebenden Bereiche/Kleidung. Nur in gut belüfteten Bereichen verwenden. Befolgen Sie alle Warnungen des Produktherstellers. Cybex und seine Anbieter können nicht für Beschädigungen oder Verletzungen durch den Gebrauch oder den unsachgemäßen Gebrauch von Reinigungsprodukten haftbar gemacht werden. - Seite 20 Wenn Dann Entfernen Sie die Rückstände mit einem sauberen, weichen Tuch, das Sie in Wasser leicht anfeuchten. Stellen Sie eine Lösung aus 10 % haushaltsüblicher Bleiche (Natriumhypochlorit) und 90 % Wasser her. Feuchten Sie ein weiches, weißes Tuch in der Lösung an. Reiben Sie vorsichtig den Bereich mit den Flecken.
-
Seite 21: Wöchentliche Arbeiten
Wöchentliche Arbeiten Überprüfen aller Muttern und Schrauben Ziehen Sie bei Bedarf lose Muttern und Schrauben fest. Gefahren, die vom Gerät ausgehen. Um Tod oder schwere Verletzungen zu vermeiden, tauschen Sie verschlissene oder beschädigte Teile unverzüglich aus und nehmen Sie das Gerät außer Betrieb, bis die Reparatur abgeschlossen ist. Überprüfen von Seilzügen Überprüfen aller Seile auf Beschädigungen oder Verschleiß... - Seite 22 An Cybex-Kraftmaschinen werden vier verschiedene Arten von Seilzug-Spannvorrichtungen verwendet: Ausrichtung der Gegenmutter Bei dieser Art der Vorrichtung werden eine Gegenmutter und eine Spannmutter am Seilnockenende zur primären Verstellung genutzt. Das andere Ende des Seilzugs ist gewöhnlich mit einer Spannstift-Einstellvorrichtung versehen.
-
Seite 23: Kundendienst
Der Telefondienst ist von Montag bis Freitag von 8.30 bis 18.00 Uhr Östliche Standardzeit (EST) erreichbar. Cybex-Kunden in den USA können den Kundendienst unter +1 888 462 9239 gebührenfrei anrufen. Cybex-Kunden außerhalb der USA erreichen den Cybex-Kundendienst telefonisch unter +1 508 533 4300 oder per Fax unter +1 508 533 5183. E-Mail-Adresse internationaltechhelp@cybexintl.com... -
Seite 24: Beschädigte Teile
Geben Sie die Modell- und Seriennummer Ihres Cybex-Geräts an. Es liegt im Ermessen von Cybex, dass der Techniker möglicherweise eine Retournierung der mangelhaften Teile für Überprüfung, Reparatur oder Ersatz verlangt. Der Techniker ordnet Ihnen eine RMA-Nummer zu und wird Ihnen ein ARS-Etikett schicken. - Seite 26 Columbia Center III - 9525 West Bryn Mawr Ave, Rosemont, IL 60018 • 800-351-3737 • 847-288-3700 • FAX 800-216-8893 www.cybexintl.com...
