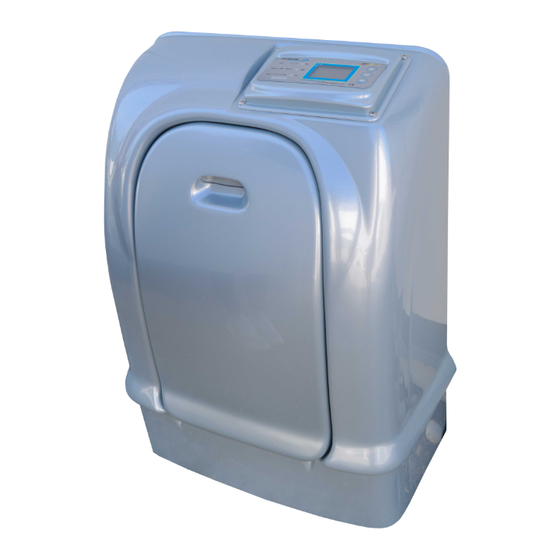

pichler WPD-A3 Bedienungsanleitung

Dosiersteuerung
Vorschau ausblenden Andere Handbücher für WPD-A3:
Inhaltsverzeichnis

Werbung

Quicklinks

✁ ✂ ✄ ☎ ✆ ✝
Anlagentechnik
Bedienungsanleitung
WPD-A3 und WPD-A4 Dosiersteuerung
rt.Nr.: F296 Typ: WPD-A3
rt.Nr.: F2
Typ: WPD-A3
rt.Nr.: R297 Typ: WPD-A4 mini
PICHLER Kunststofftechnik GmbH
Lauterbachstraße 19
4307 Eggenfelden (Germany)
Tel. ++49 (0) 721-9690-0
http:www.pichler1.de
verkauf@pichler1.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für pichler WPD-A3

Inhaltszusammenfassung für pichler WPD-A3

  • Seite 1 ✁ ✂ ✄ ☎ ✆ ✝ Anlagentechnik Bedienungsanleitung WPD-A3 und WPD-A4 Dosiersteuerung rt.Nr.: F296 Typ: WPD-A3 rt.Nr.: F2 Typ: WPD-A3 rt.Nr.: R297 Typ: WPD-A4 mini PICHLER Kunststofftechnik GmbH Lauterbachstraße 19 4307 Eggenfelden (Germany) Tel. ++49 (0) 721-9690-0 http:www.pichler1.de verkauf@pichler1.de...
  • Seite 2 Unsere Erfahrungen im Bereich Wasseraufbereitung garantieren Ihnen, dass Sie sich mit dem erworbenen Produkt für ein technisch vollkommenes und sicheres Erzeugnis entschieden haben. Die PICHLER Whirlpool-Dosieranlage ist ein kompaktes und universelles Überwachungsgerät, welches verschiedene physikalische und chemische Parameter im Wasseraufbereitungsprozess misst und überwacht, sowie externe Peripheriegeräte steuert.

  • Seite 3: Inhaltsverzeichnis

    Anschluss am Whirlpool................ 10, 11 Wartung / Kontrolle der nlage ..........Wechsel des Pumpenschlauches............Kalibrieren WPD-A3 (in der Pufferlösung)..........14, 15 Kalibrieren WPD-A3 (an der Steuerung)..........Kalibrieren WPD-A4 mini Spirit (in der Pufferlösung)......Kalibrieren WPD-A4 mini Spirit (im Wasser)......... 1 , 19 ußerbetriebnahme...

  • Seite 4: Das Bedienteil Wpd-A3

    Kontrollieren, und Wechseln Sie daher in regelmäßigen Abständen die Tastaturfolie sobald die Folie sich anfängt zu lösen. Für Schäden im Inneren der nlage die durch Feuchtigkeit entstanden ist, übernimmt die Fa. Pichler Kunststofftechnik GmbH, keine Gewährleistung. Ersatzfolien können im Onlineshop bestellt werden: www.whirlpoolshop.de...
  • Seite 5 Hinweise zur Handhabung der Chemikalien erhalten Sie von uns im Schadensfall keine Gewährleistung !!!! Chemikalien oder Chemikalienabfälle dürfen NIEM LS in Lebensmittelbehälter aufbewahrt werden. ( PET-Getränkeflaschen, Konfitürengläser ect.) Chemikalien oder Chemikalienabfällen dürfe für Unbefugte ( KINDER! erreichbar sein ( unerreichbar oder unter Verschluss Gefahren- und Sicherheitshinweise auf den Packungen beachten und befolgen.
  • Seite 6 - Verursacht schwere Verätzungen Sicherheitsratschläge - Unter Verschluss und für Kinder unzugänglich aufbewahren - Bei Berührung mit den ugen sofort mit Wasser abspülen und rzt kontaktieren - Bei Berührung mit der Haut sofort abwaschen mit viel Wasser - Niemals Wasser hinzugießen - Bei der Arbeit geeignete Schutzhandschuhe Schutzbrille/ Gesichtsschutz tragen...
  • Seite 7 Verwenden Sie Ihre Pichler Dosieranlage nur die von uns empfohlen Chemikalien und in den entsprechenden Original Gebinden Achten Sie auf die Sicherheitshinweise auf den Etiketten der Behälter! Ersetzen Sie die Chemikalienbehälter noch bevor diese ganz leer sind! Thermo-Isolieranlage WPD-A3 Art.Nr. F2...
  • Seite 8 7.2 - 7.5 pH-Wert 40 ppm Carbonat-Härte 0,5-1.2 mg Chlor Wir empfehlen für den Betrieb der PICHLER Whirlpool Dosieranlage eine Wasserhärte von 2 - 4° dH = 20 - 40 ppm „ LK“ (Wasserteststreifen) Dieser Wert wird nach längerer Zeit erreicht.

  • Seite 9: Alle Artikel Bei Uns Im Online-Shop

    Art. Nr.: H332 Schlauchpumpe für pH Art. Nr.: H597 Ersatzschlauch für Schlauchpumpe gelb Art. Nr.: Ersatzschlauch für Schlauchpumpe Chlor und PH Minus (flüssig) kann aus Sicherheitsgründen nur mit Spedition versendet werden! Alle Artikel bei uns im Online-Shop: www.pichler-whirlpoolshop.de Seite von 26...

  • Seite 10: Nschluss Externes Dosierpaket

    4. nschluss externes Dosierpaket 1. Das Dosierpaket (1) in einer Höhe von 1300 mm (Oberkante) an der Wand montieren 2. Kabelkanal (2) an der Unterkante des Dosierpakets anstehen lassen und an der Wand befestigen. Strom- und Füllstandsensorenkabel einlegen. Rücklauf 3. Schlauchführungen (3) in einem Vorlauf Abstand von 70 mm vom Kabelkanal (2) an der Wand...

  • Seite 11: Anschluss Am Whirlpool

    nschluss am Pool Achtung! Für den Anschluss an Whirlpools Für den Vorlauf des Messkreislaufes! Den 3/ Zoll Schlauch für den Vorlauf des Messkreislaufes an die Filterpumpe (Druckseite / Filterkreislauf) druckseitig an eine Leitung des Pools anschließen! Hierzu wird ein T-Stück benötigt, bei Pools mit Zirkulationspumpe das 3/4 Zoll - T-Stück und bei Pools mit 2-stufiger Filterzerpumpe das 2 Zoll - T-Stück.
  • Seite 12 Schälbohrer Einlaufdüse zusammen Loch in der Poolwand schrauben DN 1 ,5mm - 19,5mm Einlaufdüse montiert Einlaufdüse von innen Seite 11 von 26...

  • Seite 13: Wartung / Kontrolle Der Nlage

    5. Wartung / Kontrolle der nlage Die PICHLER Whirlpool -Dosieranlage benötigt kaum Wartung. Es ist jedoch empfehlenswert, das Gerät sauber, sowie frei von Staub und verschütteten Flüssigkeiten zu halten. Reinigen Sie die Anlage nur mit einem fusselfreien und weichen Lappen, verwenden Sie nie Lösungsmittel, Alkohol, Schleifp apier oder ähnliches .

  • Seite 14: Wechsel Des Pumpenschlauches

    Um sichere Betriebsbedienungen zu erreichen, sollten die Dosierpumpenschläuche nach 2 Jahren getauscht werden! Vorbereitung Sämtliche Leitungen müssen drucklos sein! Kugelhähne schließen, wenn keine Kugelhähne vorhanden sind, muss der Pool entleert werden. Schutzbrille tragen! Eimer mit (Pool-) Wasser bereitstellen, um Chemikalienspritzer an Händen und Kleidung sofort abwaschen zu können.

  • Seite 15: Kalibrieren Wpd-A3 (In Der Pufferlösung)

    Kalibrieren WPD- 3 in der Pufferlösung ) Prüfen der Sonden (1x im Jahr) ! 1. Schließen Sie die beiden Kugelhähne an der Messeinheit. 2. Schrauben Sie die Sonden mit Hilfe des mitgelieferten Werkzeugs aus der Messzelle. Sonden ausschrauben Spezial-Schlüssel Kugelhahn ist geöffnet für Sonden und Filtersieb Während dem Ein-und Ausschrauben der Sonde ist es einfacher den elektrischenAnschluss (Bajonett-Verschluss) von der Steuerbox abzuschrauben.
  • Seite 16 4. Kalibrierung Während des kalibrierens müssen die Buchsen an der Steuerbox angesteckt sein. Kugelhähne Das Filtersieb sollte je nach Verschmutzung gereinigt werden. Stellen Sie die pH- Messelektrode (rot) in die mitgelieferte pH 7 Pufferlösung, die Redox-Messelektrode (gelb) in die Redox-Pufferlösung. Die Elektroden für ca. 10min. in dem Fläschchen verweilen lassen ! Anleitungsvideo: - Sonden kalibrieren...

  • Seite 17: Kalibrieren Wpd-A3 (An Der Steuerung)

    Kalibrieren WPD- 3 an der Steuerung ) Kundenmenue Drücken Sie im Kundenmenü auf Sonden kalibrieren Drucken Voreinstellung Weitere Einst. Manuell dosieren Sonden kalibrieren Zurueck Sonden kalibrieren Ist Soll Abw. 7.0 7.0 0.0 Danach gehen Sie mit dem Curser nach oben zu der Sonde z.B. PH 420 420 0.0 Redox und drücken 2x auf die OK-Taste.

  • Seite 18: Kalibrieren Wpd-A4 Mini Spirit (In Der Pufferlösung)

    Kalibrieren WPD- 4 mini Spirit in der Pufferlösung ) WPD A4 mini Spirit 1. Drehen Sie beide Kugelhähne an der Messzelle zu, damit kein Wasser austreten kann. Drehen Sie die Sonde/n aus der Messzelle und stellen diese in die Kalibrierflüssigkeit. Drücken Sie 5x kurz auf die OK-Taste bis das weiße Logo erscheint.
  • Seite 19 Eingabe: PH-Wert = 7.4 (PH) Redox-Wert = 1.0 mg Chlor (FCL) entspricht 750 mV Je höher der Spannungswert angegeben wird desto weniger freies Chlor FCL ist im Badewasser vorhanden! Anleitungsvideos Kalibrieren): - Kalibrieren mit einer WPD-A3 Seite 1 von 26...
  • Seite 20 Achtung!!! Erdungsanschluss unten an Messzelle ( ur bei der WPD-A4 mini Spirit) Kabel ist am blauen Kabelbaum mit Ring-Öse 6,0mm Seite 19 von 26...

  • Seite 21: Ußerbetriebnahme

    Elektroden (Bajonett -Verschluss) Die Messelektroden mit dem mitgelieferten Schlüssel herausschrauben und abstecken (Bajonett-Verschluss). Das Filtersieb mit dem mitgelieferten Schlüssel ausbauen. Mit dem Nasssauger den Messblock leersaugen, wie auf den Bildern gezeigt. Anleitungsvideos: - Anleitungsvideos zur WPD-A3 Seite 20 von 26...

  • Seite 22: Störung / Meldungen

    6. Störung / Meldungen chtung! Bevor Sie den Deckel der Steuerungsbox (nur Wandanlage öffnen, trennen Sie die Steuerung vom Netz. Hinweis: Die Warnmeldung bei einer Fehlermeldung kann durch drücken von „OK“ die komplette Meldung quittieren, d.h. sie erscheint nach 10 sec. wieder blinkend mit Warnmeldung.
  • Seite 23 - Redox - Sonde kalibrieren Pumpe dreht nicht Defekte Pumpe Pumpe erneuern Wir empfehlen nur „ Original PICHLER Produkte “ und Gebinde zu verwenden, andernfalls können wir über die Funktion der Anlage keine Gewährleistung übernehmen !! Fremdprodukte (Chlor und PH Senker flüssig, wurden von uns nicht getestet) Bei weiteren Störungen, die von Ihnen oder Mithilfe dieser Anleitung (+ Videos) nicht...

  • Seite 24: Meldungen Am Display Und Fehlerbehebung

    -Bereich grün Optionen, Updates, Service Softwareupdates: Werden über den Whirlpool-Fachhändler oder der Fa. Pichler durchgeführt oder Sie fordern ein Updatemodul an und führen das Update selbst durch. Service: Gerne wird für Ihre Anlage ein Service durchgeführt, erfragen Sie die Kosten und Termine für eine jährliche Wartung.

  • Seite 25: Wlan-Modul

    7. W-L N Modul Bereitstellung eines W-LAN-Signals. Die Reichweite des W-LAN Signals beträgt ca. 15-22 mtr. (abhängig von Türen, Mauern, und anderen Hindernissen). Evtl. einen Repeater dazwischen setzen. Datenabfrage online, über Internet-Browser (voreingestellt) Zugriff von Smartphone oder PC etc. möglich. Internetzugang: www.pidat.de/users/..

  • Seite 26: Dosierfaktoren / Dosierintervalle

    8. Dosierfaktoren / Dosierintervalle Schlauchpumpe Förderleistung ( 0ml/min) Whirlpool / Swimspa Wassermenge Intervall CL Faktor CL Faktor pH Intervall pH in ltr. 13,0 15,0 0,5-1,0 m³ 13,0 15,0 1,1-2,2 m³ 15,0 15,0 2,3-5,5 m³ 25,0 25,0 5,6-10,0 m³ 35,0 35,0 10,0-40,0 m³...

  • Seite 27: Kontrolle Der Kalibrierung

    9. Kontrolle der Kalibrierung pH-Sonde Redox-Sonde Seite 26 von 26...
