Montage/Anschluss

5.3. Elektrischer Anschluss

Achtung!
• Verletzungsgefahr durch Stromschlag.
• Anschluss nur durch eine autorisierte Fachkraft.
Warnung!
• Vor Montage oder Wartung die Anschlussleitungen der gesamten Anlage
spannungsfrei schalten.
• Sicherheitsmaßnahmen gegen unbeabsichtiges Einschalten treffen.
Vorbereitung
1. 5 Stück Befestigungsschrauben herausdrehen und Deckel des Verteilerkastens ①
öffen.
2. Eine der beiden Durchführungstüllen ② durchbohren, Netzzuleitung durchstecken.
3. Den iveo Sensor WS/WSRF an die Netzspannung (230 V, 50/60 Hz) anschließen und
entsprechend der Klemmenbezeichnung ③ installieren.
4. Die Netzleitung unter dem Sicherungsbügel sichern.
5. Deckel aufsetzen und die Befestigungsschrauben mit max. 1,2 Nm festziehen.
Hinweis:
Der maximale Leitungsquerschnitt beträgt 1,5 mm².
Die Klemmen dürfen doppelt belegt werden, je Klemme 2 x 1,5 mm² (max.).
Eine weitere Leitung kann zusätzlich aus dem Gehäuse des Sensors herausgeführt
werden, z. B. zum Anschluss eines iveo-Antriebes ③ (Netzspannung durchschleifen).

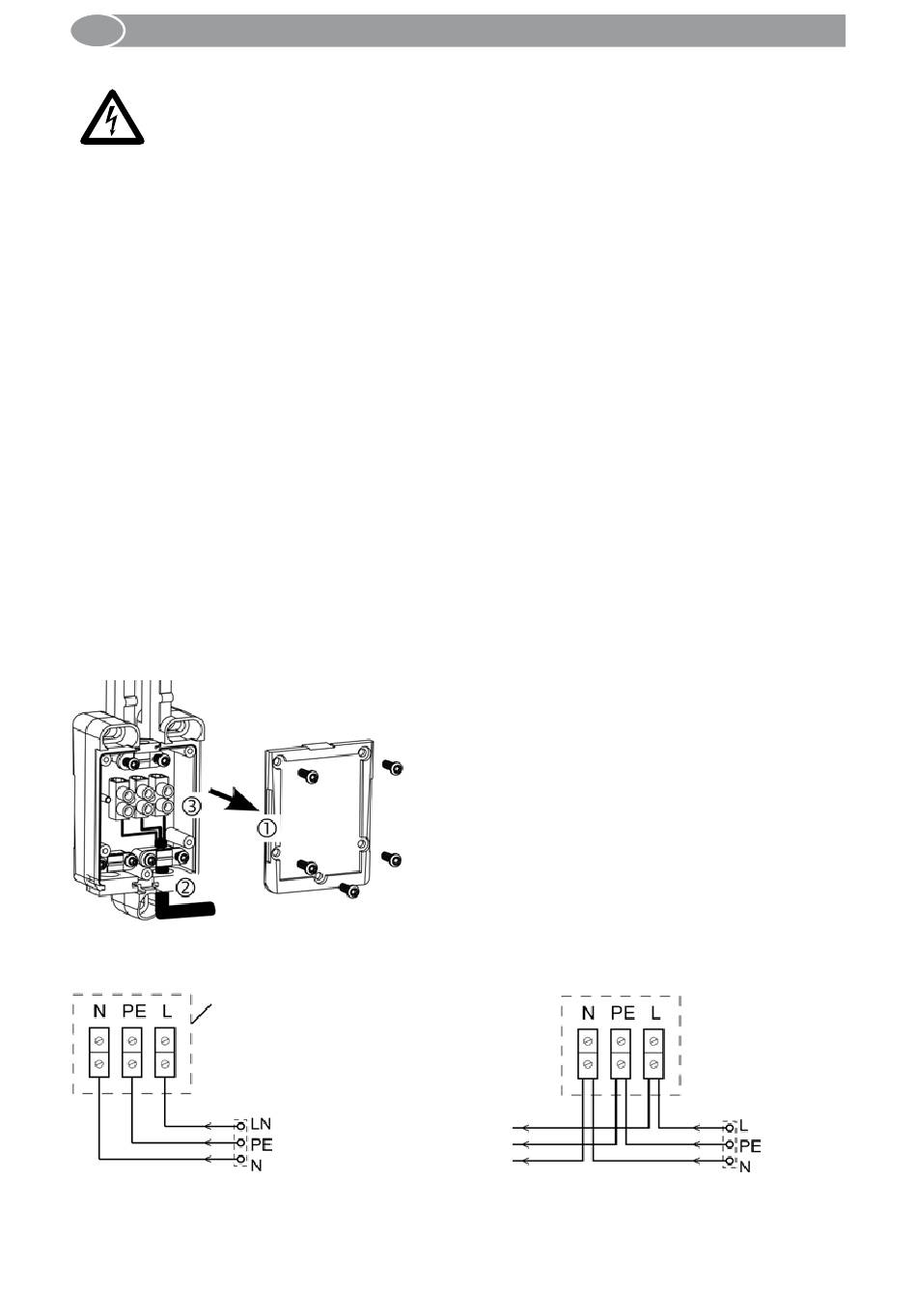

Klemmenplan/Klemmenansicht
Verteilerkasten mit einfacher Netzzuleitung
Verteilerkasten mit Netzzuleitung und Netzweiterleitung
Verteilerkasten an
dem iveo Sensor
WS/WSRF
zu dem
230 V
iveo-
50/60 Hz
Antrieb
8
230 V
50/60 Hz
