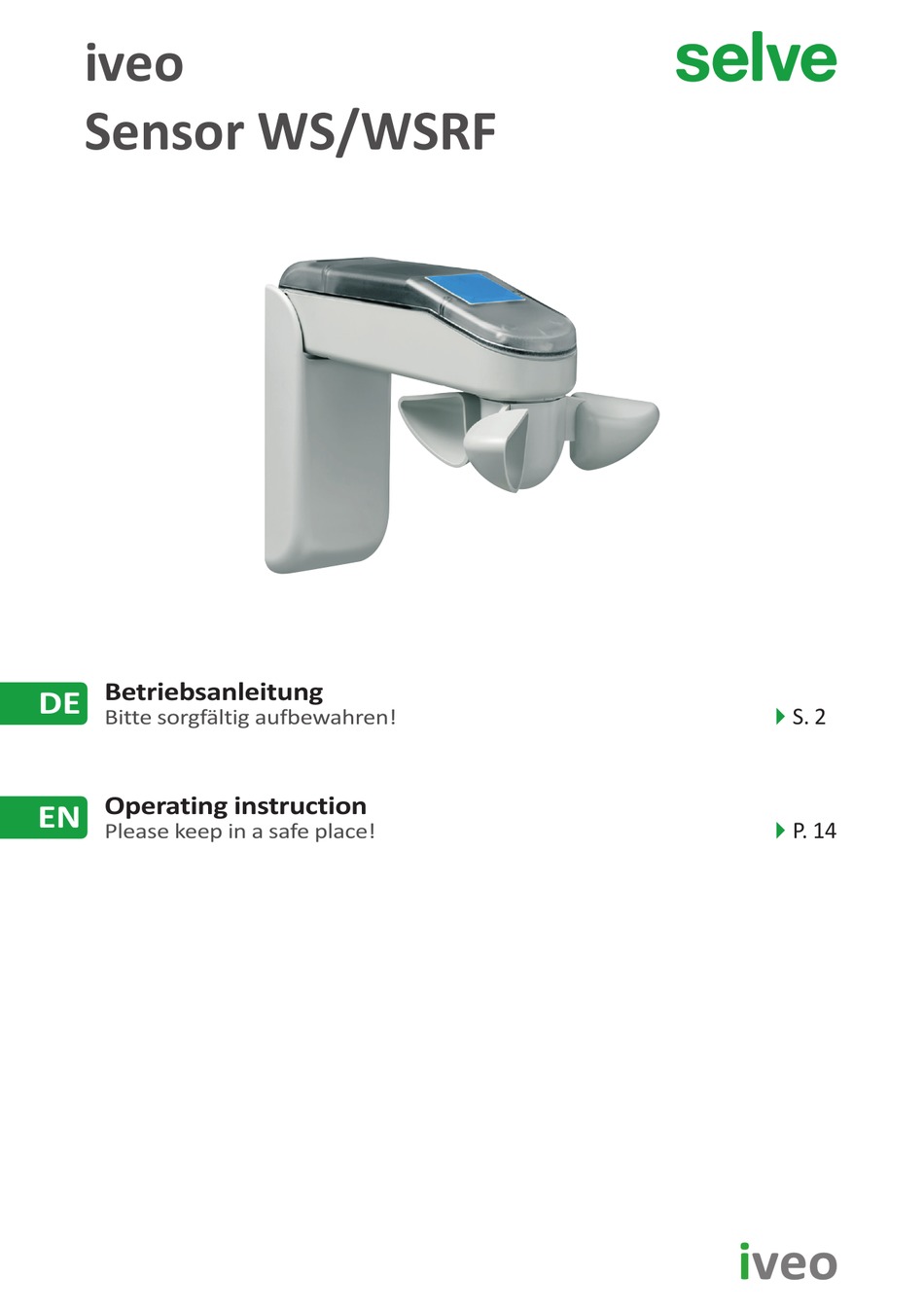

- Seite 1 iveo Sensor WS/WSRF Betriebsanleitung S. 2 Bitte sorgfältig aufbewahren! Operating instruction P. 14 Please keep in a safe place! ...
-
Seite 2: Inhaltsverzeichnis
7. Einlernen des Funks ..................11 7.1. Sensor einlernen ..................11 7.2. Sensor auslernen ..................11 8. Entsorgung ......................12 9. Technische Daten ....................12 10. Allgemeine Konformitätserklärung ..............12 11. Hinweise für die Fehlersuche ................13 12. SELVE-Service-Hotline ..................13... -
Seite 3: Sicherheitshinweise
Bestimmungen für nasse und feuchte Räume nach VDE 100 sind beim Anschluss einzuhalten. • Nur in trockenen Räumen verwenden. • Verwenden Sie nur unveränderte SELVE-Originalteile. • Personen aus dem Fahrbereich der Anlagen fernhalten. • Kinder von Steuerungen fernhalten. • Landesspezifischen Bestimmungen beachten. -
Seite 4: Allgemeines
Der iveo Sensor WS/WSRF benötigt zum Betrieb Netzspannung 230 V~. 2.1. Bestimmungsgemäße Verwendung Der iveo Sensor WS/WSRF darf nur per Funk mit SELVE-iveo oder -intronic kompatib- len Geräten verbunden werden. • Funkanlagen dürfen nicht in Bereichen mit erhöhtem Störungsrisiko betrieben wer- den (z. -
Seite 5: Geräteansichten
Geräteansichten 3. Geräteansichten Ansicht von vorn (oben) Ansicht von hinten (unten) 1 Hinteres Geräteteil mit 5 Toggle-Taste (AUF/STOPP/AB/ STOPP-Taste) Verteilerabdeckung 2 Oberes Geräteteil mit Elektronik 6 Programmier-Taste (PROG) 3 Regensensor (nur WSRF) 7 Sendekontrollleuchte 4 Windrad 8 Klemmenkasten mit Schraublöchern und Typenschild Hinweis: Kodierschalter 1: Umschalter Markise/... -
Seite 6: Lieferumfang
Geräteansichten/Lieferumfang Einstellen der Sonnen- und Windschwellwerte Die Werte können mit dem i-R Marki Send WS und dem i-R Marki Send Plus eingestellt werden. Bitte lesen Sie in diesen Bedienungsanleitungen die Einstellung nach. Regensensor (iveo Sensor WSRF) Bei Regen wird der Behang automatisch eingefahren. Eine automatische Ausfahrt wird verhindert. -
Seite 7: Montage/Anschluss
Montage/Anschluss 5. Montage/Anschluss 5.1. Montageort Achten Sie darauf, dass der iveo Sensor WS/WSRF nicht im Bereich metallischer Flächen oder magnetischer Felder installiert und betrieben wird. Metallische Flächen oder Glasscheiben mit Metallbeschichtung, die innerhalb der Funkstrecke liegen, können die Reichweite erheblich reduzieren. Der Abstand zwischen Empfänger und Sensor muss so gewählt werden, dass ein stabiler Funkempfang besteht. -
Seite 8: Elektrischer Anschluss
Montage/Anschluss 5.3. Elektrischer Anschluss Achtung! • Verletzungsgefahr durch Stromschlag. • Anschluss nur durch eine autorisierte Fachkraft. Warnung! • Vor Montage oder Wartung die Anschlussleitungen der gesamten Anlage spannungsfrei schalten. • Sicherheitsmaßnahmen gegen unbeabsichtiges Einschalten treffen. Vorbereitung 1. 5 Stück Befestigungsschrauben herausdrehen und Deckel des Verteilerkastens ① öffen. -
Seite 9: Funktions-/Begriffserklärungen
Funktions-/Begriffserklärungen 6. Funktions-/Begriffserklärungen Funktionsweise iveo Sensor WS/WSRF Sensor Istwerte für Empfänger vergleicht Wind und Sonne Ist- und Sollwert Sollwerte für Wind und Sonne Markisenhandsender Windschutzfunktion (Windautomatik) Achtung! • Die Windschutzfunktion ist eine Sicherheitsfunktion. • Die Windschutzfunktion kann nicht deaktiviert werden. Warnung! •... -
Seite 10: Datenübertragung
Funktions-/Begriffserklärungen Sonnenschutzfunktion In Abhängigkeit von einzustellenden Lichtwerten und der tatsächlich gemessenen Sonneneinstrahlung, wird die Sonnenschutzanlage automatisch ein- und ausgefahren. Die Ausfahrt erfolgt bei Sonnenschwellwertüberschreitung (Verzögerung voreinge- stellt: 5 Min.), die Einfahrt bei Sonnenschwellwertunterschreitung (Verzögerung vorein- gestellt: 15 Min.). Hinweis: Für die Erfassung und Auswertung der Sonneneinstrahlung ist eine optimale Positio- nierung des iveo Sensor WS/WSRF erforderlich. -
Seite 11: Einlernen Des Funks
Einlernen des Funks 7. Einlernen des Funks Sensor als Sender 7.1. Sensor einlernen Drücken Sie die PROG-Taste am Empfänger oder eines eingelernten Senders für 3 Sekunden (Bestätigungsfahrt vom Antrieb abwarten). Der Empfänger befindet sich für 1 Minute in Lernbereitschaft. Drücken Sie kurz (1 Sek.) die PROG-Taste des Sen- sors. -
Seite 12: D Entsorgung/Technische Daten
Technische Änderungen vorbehalten. 10. Allgemeine Konformitätserklärung Hiermit erklärt die Firma SELVE GmbH & Co. KG, dass sich der iveo Sensor WS/WSRF in Übereinstimmung mit den grundlegenden Anforderungen und den anderen rele- vanten Vorschriften der Richtlinie 2014/53/EU befindet. Die Konformitätserklärung ist... -
Seite 13: Hinweise Für Die Fehlersuche
Markise fährt bei starkem Wind Sensor ist im Windschatten posi- Position des Sensors verändern nicht ein tioniert Windwert ist zu hoch eingestellt Windschwellwert vom Fachmann neu einstellen lassen 12. SELVE-Service-Hotline • Hotline: Telefon 02351 925-299 • Download der Bedienungsanleitungen unter www.selve.de oder QR-scan... - Seite 14 7. Transmitter programming procedure .............. 23 7.1. Programming the sensor ................23 7.2. Deprogramming the sensor ..............23 8. Disposal ......................24 9. Technical data ....................24 10. General declaration of conformity ..............24 11. Troubleshooting ....................25 12. SELVE Service Hotline ..................25...
-
Seite 15: Safety Instructions
VDE 100 must be observed when the system is connected. • Use in dry rooms only. • For use with unmodified original SELVE parts only. • Keep persons away from the systems operating range. • Keep children away from controls. -
Seite 16: General
The iveo Sensor WS/WSRF needs the mains voltage 230 V ~ for operation. 2.1. Designated use The iveo Sensor WS/WSRF may only be connected via radio with SELVE iveo or intronic compatible devices. • Please note that radio sets cannot be operated in areas with increased risk of interfer- ence (e.g. -
Seite 17: Views Onto The Device
Views onto the device 3. Views onto the device Front view (above) View from behind (below) 1 Rear device part with cover for power 5 Toggle button (UP/STOP/DOWN/ STOP button) supply 2 Upper device part with electronics 6 Programming button (PROG) 3 Rain sensor (WSRF only) 7 Transmission control light 4 Wind wheel... -
Seite 18: Scope Of Delivery
GB Views onto the device/Scope of delivery Setting the sun and wind threshold values The values can be set with the i-R Marki Send WS and the i-R Marki Send Plus. Please refer to these operating instructions for the setting. Rain sensor (only iveo Sensor WSRF) The awning automatically retracts when it starts to rain. -
Seite 19: Installation/Connection
Installation/Connection 5. Installation/Connection 5.1. Installation location Ensure that the iveo Sensor WS/WSRF is not installed and operated in the vicinity of metal surfaces or magnetic fields. Metal surfaces or panes of glass with a metallisation within the transmission path can reduce the range considerably.The distance between the receiver and the transmitter has to be selected so that a stable radio reception exists. -
Seite 20: Electrical Connection
GB Installation/Connection 5.3. Electrical connection Caution! • Risk of injury through an electric shock. • Terminal connections must be carried out by an authorised electrician. Warning! • Disconnect all connecting cables throughout the system before carrying out installation or maintenance. •... -
Seite 21: Explanation Of Functions/Terms Used
Explanation of functions/terms used 6. Explanation of functions/terms used Functions of the iveo Sensor WS/WSRF Sensor Actual values for Receiver compares wind and sun actual and target value Target values for wind and sun Awning hand-held transmitter Wind protection function (Wind automatic) Caution! •... - Seite 22 GB Explanation of functions/terms used Sun protection function In dependence of the settable light values and the actual sun radiation the sun protec- tion system will automatically be retracted and extended. Extends the awning if the sun threshold value is exceeded (preset delay: 5 min.). Retracts the awning if the sun threshold value is not achieved (preset delay: 15 min.).
-
Seite 23: Transmitter Programming Procedure
Transmitter programming procedure 7.Transmitter programming procedure Sensor as transmitter 7.1. Programming the sensor Press the PROG button on the receiver or a programmed transmitter for 3 seconds (wait for confirmation: brief upwards and downwards movement of the motor). The receiver remains in programming mode for 1 minute. Briefly press (1 sec.) the PROG button of the sensor. -
Seite 24: Disposal
Subject to change without prior notice! 10. General declaration of conformity SELVE GmbH & CO. KG company, hereby declares that the iveo Sensor WS/WSRF is in conformity with the basic requirements and other relevant provisions of the Directive 2014/53/EU. The declaration of conformity can be looked up at www.selve.de. -
Seite 25: Troubleshooting
Change the position of the sensor winds Wind value is set too high Have the wind threshold value reset by a specialist 12. SELVE Service Hotline • Hotline: Phone +49 2351 925-299 • Download the operating manuals at www.selve.de or QR scan... - Seite 26 SELVE GmbH & Co. KG Werdohler Landstraße 286 D-58513 Lüdenscheid Tel.: +49 2351 925-299 Fax: +49 2351 925-111 Internet: www.selve.de E-Mail: info@selve.de...
