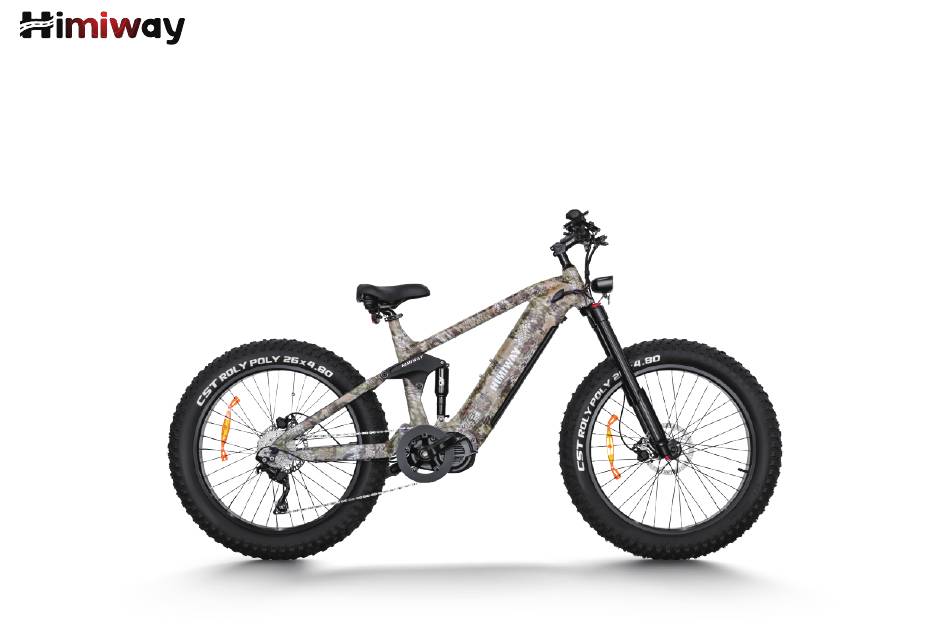

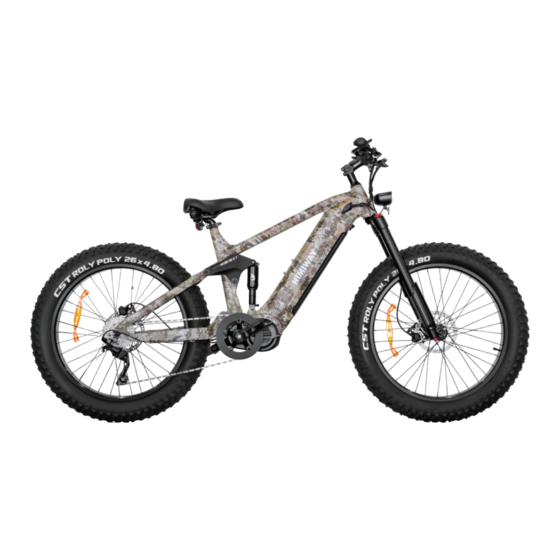

- Seite 1 C O B R A P R O B e n u t z e r h a n d b u c h https://himiwaybike.de...
- Seite 2 Tragen Sie hier Ihre Seriennummern ein! (Ihre Seriennummern können Sie auf Seite 17 finden) Rahmennummer des Fahrrads Seriennummer des Akkus Seriennummer des Motor Falls Sie das Sicherheitspasswort über die „,Display-Einstellungen“ zurückgesetzt haben sollten, empfehlen wir Ihnen, es hier notieren zu, falls Sie es vergessen:...
- Seite 3 Dieses Handbuch enthält Details zum Produkt, Informationen zum Betrieb und zur Wartung sowie weitere hilfreiche Tipps für den Besitzer. Lesen Sie es daher sorgfältig durch und machen Sie sich mit dem Himiway Bike vertraut, bevor Sie es benutzen, um eine sichere Verwendung zu gewährleisten, das Risiko von Schäden und dem vorzeitigen Verschleiß zu verringern und Unfälle zu vermeiden.
-
Seite 4: Inhaltsverzeichnis
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • Himiway E-Bike Benutzung und Pflege •... -
Seite 5: Himiway E-Bike Spezifikationen
Himiway E-Bike Spezifikationen LCD-Farbdisplay Ein-/Aus-Schalter Shimano Schalthebel LED-Lichtschalter Informationen Drossel Hinterer Sattel Stoßdämpfer Akku Steuerrohr LED-Scheinwerfer Vorderradaufhängung/ Hinterradbremse Vorderer Stoßdämpfer Vorderradbremse Schaltwerk Antriebsmotor... - Seite 6 2100 mm - Gesamtlänge 1090 mm - Lenkerhöhe 1300 mm - Radstand 770 mm - Minimale Sitzhöhe 940 mm - Maximale Sitzhöhe 500 mm - Länge der Kettenstrebe 820 mm - Schritthöhe 610 mm - Oberrohrlänge 770 mm - Raddurchmesser 130 mm - Steuerrohrlänge 700 mm...
- Seite 7 Akku Ladegerät US-Standard 3,0 A intelligentes Ladegerät 48V 20Ah Samsung/LG Lithium-Akku Reichweite 96-128 Km Steuerung 48V/30A Motor 250 W Mittelmotor Display LCD-Display mit USB-Ladefunktion Gesamtnutzla Gewicht 180 Kg 40 Kg stkapazität Empfohlene Intelligente 160–190 cm 0~5 Stufen Unterstützung Fahrergröße Pedalunterstützung Reifen Drossel 26" x 4,8" CST-Breitreifen Daumengashebel Komfortgriff aus Aluminiumlegierung mit Alu-Federgabel mit Lockout und Einstellung...
-
Seite 8: Himiway E-Bike Montageanleitung
3. Vermeiden Sie eine Beschädigung des Akkus während des Montageprozesses. Weiter zu Seite 21 um zu erfahren, wie Sie den Akku herausnehmen und aufladen. *Folgen Sie unserem YouTube-Kanal/ Facebook “Himiway DE” um über Neuigkeiten von Himiway informiert zu werden, darunter auch über unsere Tutorial-Vid- eos, die bald erscheinen! -
Seite 9: Empfohlene Drehmoment-Werte
Empfohlene Drehmoment-Werte Befestigungsort Empfohlenes Drehmoment (Nm) Lenker 12-18 Lenkerschaft 12-18 Sattel 12-18 Vorderrad (für Fahrräder mit Bolzen am Vorderrad) 15-22 Hinterrad 30-38 Tretlagerteile 30-50 Pedale 28-33 Befestigungsschrauben der Bremsscheibe Bremssattelhalterung Kurbelschrauben 32-36 Kabelklemme zum Schaltwerk Umwerferklemme Sattelstützenklemme HINWEIS: Die Verwendung eines Schlagschraubers zum Erreichen des erforderlichen Drehmoments wird nicht empfohlen, da dies zu Schäden führen kann. Wir empfehlen Ihnen, das mitgelieferte Schlüsselset und zusätzliches Werkzeug zum manuellen Einstellen von Schrauben und Muttern zu verwenden. -
Seite 10: Montageanleitung
Montageanleitung ◆ Installation des Lenkers (4 mm Sechskantschlüssel) Schritt 1: Lösen Sie die Schrauben am Lenkerschaft des Fahrrads. Schritt 2: Zentrieren Sie den Lenker und drehen Sie ihn so, dass er mit der Markierung in der Abbildung unten übereinstimmt. Schritt 3: Ziehen Sie die Schrauben am Lenkerschaft an. -
Seite 11: Installation Des Vorderrads
◆ Installation des Vorderrads Schritt 1: Legen Sie eine Matte aus, um sowohl das Fahrrad als auch den Boden vor Kratzern zu schützen. Drehen Sie Ihr Fahrrad für den Einbau des Vorderrads vorsichtig auf den Kopf. Schritt 2: Entfernen Sie den Kunststoff-Achsschutz vom Vorderrad und achten Sie dabei darauf, dass Sie den Bremsscheibensatz nicht berühren. - Seite 12 Schritt 3: Lösen Sie die beiden kleinen Schrauben, mit denen die Halterung um die Nabenachse befestigt ist, wie in Bild A gezeigt. Entfernen Sie dann die seitliche Schraube in Bild B. Schritt 4: Schieben Sie die Nabenachse heraus. Ziehen Sie den roten Belag heraus, der zum Schutz des hydraulischen Bremssattels dient.
- Seite 13 Schritt 5: Richten Sie die Gabelenden an der Achse der Radnabe aus und achten Sie darauf, dass sie vollständig auf der Achse sitzen. Stellen Sie außerdem sicher, dass die Bremsschei- be richtig in den Bremssattel eingesetzt ist. Schritt 6: Setzen Sie die Nabenachse in der gleichen Richtung wie zuvor wieder ein. Setzen Sie dann die Schraube wieder in die Nabenachse ein und ziehen Sie sie fest. Ziehen Sie auch die beiden daneben liegenden Schrauben der Halterung an, wie in der Abbildung gezeigt.
-
Seite 14: Einbau Von Front- Und Rücklichtern (Zusätzliches Werkzeug: 10-Mm-Schraubenschlüssel)
Schritt 7: Stellen Sie sicher, dass sich das neu installierte Vorderrad frei und gleichmäßig dreht. ◆ Einbau von Front- und Rücklichtern (Zusätzliches Werkzeug: 10-mm-Schraubenschlüssel) Schritt 1: Befestigen Sie das Frontlicht und ziehen Sie die Mutter mit Ihrem 10-mm-Schraubenschlüssel fest. Verbinden Sie dann die Anschlüsse der Lichtkabel miteinander. Achten Sie sorgfältig auf die Pfeile an den Kabelanschlüssen und stellen Sie sicher, dass die Pfeile aufeinander ausgerichtet sind, damit die inneren Schaltkreise nicht beschädigt werden. -
Seite 15: Installation Der Pedale (15-Mm-Schraubenschlüssel)
Schritt 2: Ziehen Sie den Haken nach unten, um das Rücklicht an der Stahlfeder zu befestigen. ◆ Installation der Pedale (15-mm-Schraubenschlüssel) Achten Sie darauf, dass die Pedale auf der richtigen Seite montiert werden, da eine falsche Montage das Gewinde beschädigen würde. Die Kennzeichnungen für das rechte Pedal (R) und das linke Pedal (L) befinden sich an zwei Stellen: auf den Aufklebern auf der Kunststoffabdeckung und an der Unterseite der Pedalgewinde. - Seite 16 Bevor Sie die Pedale montieren, tragen Sie eine kleine Menge wasserfestes Fett auf die Spindel auf. Schrauben Sie das Pedal mit der Hand ein, um sicherzustellen, dass das Pedal vollkommen gerade und in Richtung des Pfeils auf der Kurbel dreht. Wenn es sich nicht gleichmäßig dreht, vergewissern Sie sich, dass Sie das richtige linke oder rechte Pedal verwendet haben.
-
Seite 17: Sitzverstellung
◆ Sitzverstellung Stellen Sie die Sitzhöhe ein: Öffnen Sie den Schnellspannhebel der Sattelstütze. Stellen Sie die Höhe der Sattelstütze ein, indem Sie die Sattelstütze nach oben oder unten schieben, um eine Höhe zu erreichen, die Ihrer Beinlänge und Ihrer bevorzugten Fahrposition entspricht. Verlängern Sie die Sattelstütze nicht über die auf der Sattelstütze eingeätzte Markierung für die Mindesteinstecktiefe hinaus. WARNUNG: Wenn Sie die Sattelstütze zu weit herausziehen, kann sie brechen oder sich von Ihrem Fahrrad lösen, wodurch Sie sich einem sehr hohen Risiko schwerer Verletzungen oder Tod aussetzen. - Seite 18 Stellen Sie die Sitzneigung ein: Schritt 1: Lösen Sie die Schraube zur Sitzeinstellung unter dem Sattel. Bewegen Sie den Sattel nach hinten oder vorne und neigen Sie ihn, um den Winkel innerhalb der auf der Sitzschiene eingeätzten Grenzmarkierungen einzustellen. Überschreiten Sie nicht die Grenzmarkierungen, um Ihre Sicherheit und die des Fahrrads zu gewährleisten. Schritt 2: Ziehen Sie die Schraube für die Sitzeinstellung fest.
-
Seite 19: Nach Der Fahrradmontage
◆ Nach der Fahrradmontage Bitte notieren Sie die Seriennummern auf dem Steuerrohr, dem Akku und dem Motor auf der Innenseite der vorderen Umschlagseite dieses Handbuchs, um die Meldung von Störungen zu erleichtern. Achten Sie darauf, dass alle Buchstaben und Zahlen korrekt sind. Stellen Sie sicher, dass Sie die Stellen Sie sicher, dass Sie die Großbuchstaben hier notieren! -
Seite 20: Sicherheitsprüfung
Sicherheitsprüfung Sicherheitscheck Grundlegende Schritte o Testen Sie die vorderen und hinteren Bremsen auf ihre Funktionstüchtigkeit. o Vergewissern Sie sich, dass die Bremsbeläge nicht übermäßig abgenutzt sind und richtig auf den Felgen liegen. Bremsen o Vergewissern Sie sich, dass die Bremsseile geschmiert und korrekt eingestellt sind und keinen offensichtlichen Verschleiß aufweisen. o Prüfen Sie, ob die Bremshebel geschmiert und fest am Lenker befestigt sind. -
Seite 21: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen Die folgenden Sicherheitshinweise enthalten zusätzliche Informationen zum sicheren Betrieb Ihres Himiway Fahrrads und sollten aufmerksam gelesen werden. Unsachgemäße Bedienung, oder inkorrekte Installation, Kompatibilität und Wartung von Komponenten oder Zubehör können zu schweren Verletzungen oder zum Tod führen. ◆ Vor dem Fahren •... -
Seite 22: Himiway E-Bike Benutzung Und Pflege
Dieser Inhalt gilt im Großen und Ganzen für die meisten Fahrer, aber viele Faktoren beeinflussen die individuellen Ergebnisse, einschließlich Größe und Gewicht des Fahrers, das Gelände, die richtige Wartung usw. Himiway wünscht Ihnen, dass Sie viel Freude an Ihrem E-Bike haben werden, aber es kann keine Garantie für universelle Leistungsmerkmale für alle Besitzer gegeben werden. -
Seite 23: Akku-Aufladung
Akku-Aufladung ◆ Ladeverfahren für das Aufladen von Fahrrädern Schritt 1: Überprüfen Sie die Akkustandsanzeige auf Ihrem Display. Schritt 2: Bauen Sie das Ladegerät wie in Abbildung 1 gezeigt zusammen, indem Sie den Stecker (Stecker 1) in das Netzteil stecken. Stecker 2 Stecker 2 Stecker 1 Stecker 3... -
Seite 24: Ladeverfahren Für Das Laden Außerhalb Des Fahrrads
◆ Ladeverfahren für das Laden außerhalb des Fahrrads Schritt 1: Suchen Sie die Schlüssel am Lenker (Abb. 3) und entfernen Sie sie. Wenn Sie sie vom Lenker abschneiden, achten Sie darauf, dass Sie die Drähte nicht beschädigen. Abb. 3 Abb. 4 HINWEIS: Bitte bewahren Sie Ihren Schlüssel und den Ersatzschlüssel an einem sicheren Ort auf. - Seite 25 Schritt 2: Verwenden Sie den Schlüssel, um den Akku zu entriegeln (Abb. 5). Während Sie den Akku mit einer Hand festhalten, nehmen Sie den Akku heraus, indem Sie den Entriegelungss- chalter an der Unterseite des Rahmens betätigen (Abb. 6). Abb. 5 Abb.
-
Seite 26: Aufladestatus
Schritt 3: Überprüfen Sie den Akkustatus (Abb. 8): Lichtstatus Aufladestatus Rot (am Ladegerät) Laden Grün (am Ladegerät) Vollständig aufgeladen Gelb (auf dem Akku) 40–60 % Leistung Rot (auf dem Akku) 40 %＞ Leistung Abb. 7 Abb. 8 HINWEIS: Bitte notieren Sie sich die Seriennummer, die sich auf dem Akku unter dem Barcode (Abb. 7) auf der vorderen Umschlaginnenseite dieses Handbuchs befindet, um die Meldung von Störungen zu erleichtern. - Seite 27 Schritt 4: Sicherste Art, Ihren Akku zu laden. Montieren Sie zunächst das Ladegerät, indem Sie den Stecker (Stecker 1) in das Netzteil stecken. Stecken Sie dann den Gleichstromstecker (Stecker 2) in die Akkuladebuchse. Zuletzt stecken Sie den Netzstecker (Stecker 3: 110/220 Volt-Stecker) in die Steckdose. Diese Reihenfolge hilft, die Lebensdauer des Akkus zu verlängern und reduziert effektiv die Schäden, die durch unsachgemäßes Laden verursacht werden.
-
Seite 28: Nach Dem Aufladen
Decken Sie das Ladegerät beim Aufladen nicht ab. • Halten Sie den Akku während des Ladevorgangs von Kindern fern. • Stellen Sie sicher, dass Sie nur ein zugelassenes Himiway Bike-Ladegerät verwenden, das Sie direkt bei Himiway Bike für Ihre spezifische Fahrrad-Seriennummer erworben haben. -
Seite 29: Wartung Des Akkus (48V 20Ah Samsung/Lg Lithium-Ionen-Akku)
• Das Himiway Bike kann auch bei leichtem Regen sicher gefahren werden. Es wird jedoch nicht empfohlen, bei sehr starkem Regen oder auf überschwemmten Straßen zu fahren, da die Kurbel und/oder der Motor nass werden können, was zu Schäden führen kann. -
Seite 30: Fahrmodi
• Niedrigere Einstellungen (L1/2) sind bei Himiway-Fahrern beliebt, wenn sie nach der Arbeit oder in der Freizeit trainieren möchten. Sie sind am besten auf dem Heimweg von der Arbeit, um sich zu erfrischen und den während des Arbeitstages angestauten Stress abzubauen. Darüber hinaus können niedrigere Einstellungen die nutzbare Reichweite für längere Fahrten erhöhen und so den Fahrspaß... -
Seite 31: Beschränkungen Beim Fahren
◆ Nur-Pedal In diesem Modus verhält sich das Himiway wie ein normales Fahrrad, da Sie ohne Unterstützung durch den Motor fahren. Dieser Modus ist besonders nützlich, wenn Ihnen der Akku leer ist oder Sie ein intensiveres Widerstandstraining wünschen. Wir empfehlen Ihnen, eine niedrigere Unterstützungsstufe zu wählen, wenn Sie zum ersten Mal mit Ihrem Himiway Bike fahren. Nachdem Sie sich mit den Fahreigenschaften unseres E-Bikes vertraut gemacht haben und mit den unterschiedlichen Reichweitenanforderungen Ihrer häufigsten Ziele und Pendlerrouten vertraut sind, können Sie die Einstellungen für die Pedalunter-... -
Seite 32: Parken Und Transport
• Achten Sie darauf, dass Sie Ihr Himiway Bike nicht auf einem Gepäckträger abstellen, lagern oder transportieren, der nicht für die Größe und das Gewicht des Fahrrads ausgelegt ist. Wenn Sie Ihr Fahrrad auf einem Gepäckträger lagern oder transportieren, entfernen Sie den Akku, um das Gewicht zu reduzieren und das Anheben oder Verladen zu erleichtern. -
Seite 33: Sicherheits- Und Pflegehinweise
Sicherheits- und Pflegehinweise Um sichere Fahrbedingungen zu gewährleisten und die Langlebigkeit des E-Bikes zu maximieren, müssen Sie die folgenden Richtlinien befolgen: • Um das E-Bike zu reinigen, wischen Sie den Rahmen mit einem feuchten Tuch ab, das mit einer milden, nicht scheuernden und nicht ätzenden Reinigungsmittelmischung getränkt ist. -
Seite 34: Wartung
Zeit nicht benutzt wird, bewahren Sie ihn mit einer vollen Ladung auf und laden Sie ihn einmal im Monat. Das Himiway Rad kann auch bei leichtem Regen sicher gefahren werden. Es wird jedoch nicht empfohlen, bei sehr starkem Regen oder auf überschwemmten Straßen zu fahren, da die Kurbel und/oder der Motor nass werden können, was zu Problemen führen kann. -
Seite 35: Wartung Der Bremsen
◆ Wartung der Bremsen Austausch der Beläge: Die Beläge sollten ersetzt werden, wenn sie verschmutzt sind oder eine Dicke von weniger als 2,5 mm aufweisen. (Metallplatte und Verschleißmaterial) Vor dem Fahren: Prüfen Sie die Beläge auf Verschleiß oder Verschmutzung. Prüfen Sie den Schlauch auf Risse, Verschleiß oder Verformung. Bei Bedarf austauschen. Prüfen Sie, ob die Bremsanlage richtig funktioniert. - Seite 36 5. Entlüften Sie das System Sie sollten das System immer entlüften, nachdem Sie den Schlauch gekürzt oder ersetzt haben oder das System zu irgendeinem Zeitpunkt zur Luft geöffnet haben. Wenn sich die Bremswirkung schwammig anfühlt, können Sie die Leistung verbessern, indem Sie das System neu entlüften. Benötigte Werkzeuge und Ausrüstung: - 2 mm Inbusschlüssel - Schlauch...
- Seite 37 Schritt-für-Schritt-Anleitung (Siehe 4a–4e) Schritt 1: Stellen Sie das Fahrrad in einen Ständer. Positionieren Sie den Hebel so, dass er parallel zum Boden liegt. (Siehe 4a) Schritt 2: Entfernen Sie die Scheibenbremsbeläge, um Verunreinigungen während des Entlüftungsvorgangs zu vermeiden. Setzen Sie ein Werkzeug zum Einstellen der Kolben der Scheibenbremse oder ein anderes nicht scharfes Werkzeug ein und drücken Sie die Kolben zurück in den Bremssattel.
- Seite 38 Schritt 8: Beginnen Sie mit dem Befüllen der Bremse mit neuem Mineralöl, indem Sie die Spritze langsam eindrücken. Aus dem Reservoir können Luftblasen austreten. Drücken Sie die Flüssigkeit weiter, bis Sie keine Blasen mehr aus dem Röhrchen kommen sehen (Siehe 4d). Schritt 9: Entfernen Sie den Plastikbeutel oder die Auffangflasche, das Schlauchstück und die gerändelte Entlüftungsschraube aus dem Bremshebelbehälter.
- Seite 39 Hebelreichweite einstellen (siehe 4f - 4g) 4f. Werkzeuglose Einstellung der Reichweite durch den Einstellknopf am Hebel. 4g. Ziehen Sie die 2 mm lange Schraube zur Einstellung der Reichweite am Hebel an. WARNUNG: TEKTRO hat in diesem Jahr 2 wichtige Verbesserungen für eine bessere Leistung vorgenommen: 2,3 mm dicke Bremsscheiben und 5,0 mm starke Bremsbeläge. Wenn auf dem Bremssattel Ihrer hydraulischen Scheibenbremsen „,5.0mm Pad“...
-
Seite 40: Garantie
Garantie Himiway Bikes aktualisiert regelmäßig die offiziellen Garantiebedingungen. Bitte lesen Sie daher die aktuelle Richtlinie auf unserer Website: https://himiwaybike.de/pages/garantie... - Seite 41 Kontakt: support@himiwaybike.de...
- Seite 42 www.himiwaybike.de...
