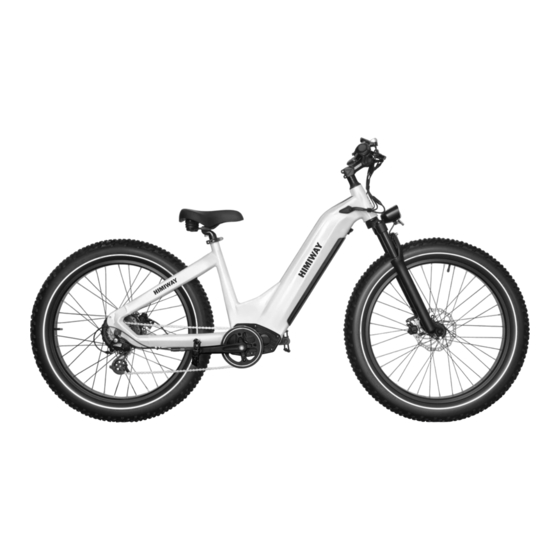

Himiway ZEBRA STEP-THRU Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für ZEBRA STEP-THRU:
Inhaltsverzeichnis

Werbung

Quicklinks

ZEBRA STEP-THRU
B e n u t z e r h a n d b u c h
https://himiwaybike.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Himiway ZEBRA STEP-THRU

Inhaltszusammenfassung für Himiway ZEBRA STEP-THRU

  • Seite 1 ZEBRA STEP-THRU B e n u t z e r h a n d b u c h https://himiwaybike.de...
  • Seite 2 Tragen Sie hier bitte Ihre Seriennummern ein! (Ihre Seriennummern können Sie auf Seite 20 finden) Rahmennummer des Fahrrads Seriennummer des Akkus Seriennummer des Motors Falls Sie das Sicherheitspasswort über die „,Display -Einstellungen“ zurückgesetzt haben sollten, empfehlen wir Ihnen, es hier notieren zu, falls Sie es vergessen:...
  • Seite 3 Dieses Handbuch enthält Details zum Produkt, Informationen zum Betrieb und zur Wartung sowie weitere hilfreiche Tipps für den Besitzer. Lesen Sie es daher sorgfältig durch und machen Sie sich mit dem Himiway Bike vertraut, bevor Sie es benutzen, um eine sichere Verwendung zu gewährleisten, das Risiko von Schäden und dem vorzeitigen Verschleiß zu verringern und Unfälle zu vermeiden.

  • Seite 4: Inhaltsverzeichnis

    • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • Himiway E-Bike Benutzung und Pflege •...

  • Seite 5: Himiway E-Bike Spezifikationen

    Himiway E-Bike Spezifikationen LCD-Display Shimano-Schalthebel Ein-/Aus-Schalter Lichtschalter Informationen Drossel Sattel Akku Steuerrohr Hinterradbremse LED Licht Gabel zur Motor Vorderradaufhängung/ Vorderer Stoßdämpfer Vorderradbremse Schaltwerk Steuergerät...
  • Seite 6 2000 mm - Gesamtlänge 1090 mm - Lenkerhöhe 1250 mm - Radstand 700 mm - Minimale Sitzhöhe 900 mm - Maximale Sitzhöhe 480 mm - Länge der Kettenstrebe 580 mm - Schritthöhe 600 mm - Oberrohrlänge 730 mm - Raddurchmesser 140 mm - Steuerrohrlänge 700 mm...
  • Seite 7 Akku Ladegerät 48V 20Ah Samsung/LG Lithiumbatterie US-Standard 3,0 A intelligentes Ladegerät Reichweite 96-128 Km Steuerung 48V/13A Motor Display 250W bürstenloser Getriebemotor LCD-Display mit USB-Ladefunktion Gesamtnutzla 180 kg Gewicht 36 kg stkapazität Empfohlene Intelligente 161cm-193cm 0~5 Stufen Unterstützung Fahrergröße Pedalunterstützung Reifen 26"...

  • Seite 8: Himiway E-Bike Montageanleitung

    3. Vermeiden Sie eine Beschädigung des Akkus während des Montageprozesses. Weiter zu Seite 31 um zu erfahren, wie Sie den Akku herausnehmen und aufladen. *Folgen Sie unserem YouTube-Kanal/ Facebook „,Himiway DE“ um über Neuigkeiten von Himiway informiert zu werden, darunter auch über unsere Tutorial-Vid- eos, die bald erscheinen!

  • Seite 9: Empfohlene Drehmoment-Werte

    Empfohlene Drehmoment-Werte Befestigungsort Empfohlenes Drehmoment (NM) Lenker 12-18 Lenkerschaft 12-18 Sattel 12-18 Vorderrad (für Fahrräder mit Bolzen am Vorderrad) 15-22 Hinterrad 30-38 Tretlagerteile 30-50 Pedale 28-33 Befestigungsschrauben der Bremsscheibe Bremssattelhalterung Kurbelschrauben 32-36 Kabelklemme zum Schaltwerk Umwerferklemme Sattelstützenklemme HINWEIS: Die Verwendung eines Schlagschraubers zum Erreichen des erforderlichen Drehmoments wird nicht empfohlen, da dies zu Schäden führen kann. Wir empfehlen Ihnen, das mitgelieferte Schlüsselset und zusätzliches Werkzeug zum manuellen Einstellen von Schrauben und Muttern zu verwenden.

  • Seite 10: Montageanleitung

    Montageanleitung ◆ Lenkermontage (4mm Sechskantschlüssel) Schritt 1: Lösen Sie die Schrauben am Lenkerschaft des Fahrrads. Schritt 2: Zentrieren Sie den Lenker und drehen Sie ihn so, dass er mit der Markierung in der Abbildung unten übereinstimmt. Schritt 3: Ziehen Sie die Schrauben am Lenkerschaft an. Ziehen Sie sie jedoch nicht ganz fest, da Sie den Winkel später eventuell noch anpassen möchten, um ihn genauer auszurichten. Testen Sie die Positionierung und stellen Sie den Lenker auf Ihren bevorzugten Winkel ein.
  • Seite 11 ◆ Anbau des Gepäckträgers (4mm Sechskantschlüssel) Der Gepäckträger ist nur lose am Fahrrad befestigt, aber noch nicht vollständig gesichert. Schritt 1: Entfernen Sie die Schrauben mit Unterlegscheiben, die sich ein paar Zentimeter hinter der Sattelstütze befinden. Schritt 2: Setzen Sie den Gepäckträger ab und passen Sie die Position an, bis die Löcher ausgerichtet sind. Schrauben Sie die Schrauben wieder ein. Achten Sie darauf, dass die Unterlegscheibe oben auf der Zahnstange liegt und nicht unten, wie in der unteren Abbildung gezeigt.

  • Seite 12: Vorderradmontage

    ◆ Vorderradmontage Schritt 1: Legen Sie eine Matte aus, um sowohl das Fahrrad als auch den Boden vor Kratzern zu schützen. Drehen Sie Ihr Fahrrad für den Einbau des Vorderrads vorsichtig auf den Kopf. Schritt 2: Entfernen Sie den Kunststoff-Achsschutz vom Vorderrad und achten Sie dabei darauf, dass Sie den Bremsscheibensatz nicht berühren.
  • Seite 13 Schritt 3: Entfernen Sie den Schutzbügel der Vorderradgabel, indem Sie ihn von Hand gerade nach oben ziehen. Ziehen Sie den roten Belag heraus. Dieser dient zum Schutz des hydraulischen Bremssattels. nach oben ziehen Schritt 4: Richten Sie die Enden der Gabel auf die Achse der Radnabe aus und stellen Sie sicher, dass die Enden vollständig auf der Achse sitzen. Vergewissern Sie sich, dass die Bremsscheibe richtig im Bremssattel sitzt.
  • Seite 14 Schritt 5: Bereiten Sie Ihren Schnellspanner für den nächsten Schritt vor. Entfernen Sie dafür die Flügelmutter und eine Spannfeder. Schritt 6: Montieren Sie den Schnellspanner von der Bremsscheibenseite des Rades aus, indem Sie den Schnellspanner durch die Nabe stecken und dann die zweite Spannfeder von der anderen Seite montieren.
  • Seite 15 Schritt 7: Ziehen Sie die Flügelmutter an, bis der Schnellspannhebel in einer Linie mit der Achse gehalten wird. Schließen Sie dann den Schnellspannhebel mit Ihrer Handfläche. Schritt 8: Drehen Sie das Vorderrad. Beachten Sie sich, dass der Schnellspannhebel am Vorderrad vollständig geschlossen sein muss und überprüfen Sie die Auswuchtung des Rads im reinen Pedalmodus.

  • Seite 16: Licht- Und Spritzschutzmontage (Zusätzliches Werkzeug: 10 Mm Schlüssel)

    ◆ Licht- und Spritzschutzmontage (Zusätzliches Werkzeug: 10 mm Schlüssel) Das Licht und der vordere Spritzschutz sind beide mit einer einzigen Schraube befestigt, so dass der vordere Spritzschutz zusammen mit dem Licht montiert werden muss. Wenn Sie es vorziehen, keinen vorderen Spritzschutz zu haben, können Sie das Licht auch allein montieren. Schritt 1: Lösen Sie die Schraube an der Gabelstrebe.
  • Seite 17 Schritt 2: Verbinden Sie die Anschlüsse der Lichtkabel miteinander. Achten Sie auf die Pfeile an den Kabelendstücken. Stellen Sie sicher, dass die Pfeile aufeinander ausgerichtet sind, um eine Beschädigung der inneren Schaltkreise zu vermeiden. Schritt 3: Lösen Sie die Schrauben an den beiden Halterungen auf beiden Seiten der Vorderradgabel, wie auf dem unteren rechten Bild gezeigt. Ziehen Sie dann auf einer Seite an der Spritzschutzstrebe, bis die Schlaufe am Ende in der Halterung zentriert ist.
  • Seite 18 ◆ Pedalmontage (15 mm Schraubenschlüssel) Achten Sie darauf, dass die Pedale auf der richtigen Seite montiert werden, da eine falsche Montage das Gewinde beschädigen würde. Die Kennzeichnungen für das rechte Pedal (R) und das linke Pedal (L) befinden sich an zwei Stellen: auf den Aufklebern auf der Kunststoffabdeckung und an der Unterseite der Pedalgewinde. Bevor Sie die Pedale montieren, tragen Sie eine kleine Menge wasserfestes Fett auf die Spindel auf.
  • Seite 19 ◆ U-Form Bremsscheibenschutzmontage (4 mm Sechskant-Schlüssel) Bremsscheibenschutz Schritt 1: Entfernen Sie die Schrauben an der Kettenstrebe. Schritt 2: Stecken Sie die Schrauben durch den Bremsscheibenschutz und setzen Sie die Schrauben mit dem Bremsscheibenschutz, wie in der unteren Abbildung wieder ein.

  • Seite 20: Sitzverstellung

    ◆ Sitzverstellung Stellen Sie die Sitzhöhe ein : Öffnen Sie den Schnellspannhebel der Sattelstütze. Stellen Sie die Höhe der Sattelstütze ein, indem Sie die Sattelstütze nach oben oder unten schieben, um eine Höhe zu erreichen, die Ihrer Beinlänge und Ihrer bevorzugten Fahrposition entspricht. Verlängern Sie die Sattelstütze nicht über die auf der Sattelstütze eingeätzte Markierung für die Mindesteinstecktiefe hinaus. WARNUNG: Wenn Sie die Sattelstütze zu weit herausziehen, kann sie brechen oder sich von Ihrem Fahrrad lösen, wodurch Sie sich einem sehr hohen Risiko schwerer Verletzungen oder Tod aussetzen.
  • Seite 21 Stellen Sie die Sitzneigung ein: Schritt 1: Lösen Sie die Schraube zur Sitzeinstellung unter dem Sattel. Bewegen Sie den Sattel nach hinten oder vorne und neigen Sie ihn, um den Winkel innerhalb der auf der Sitzschiene eingeätzten Grenzmarkierungen einzustellen. Überschreiten Sie nicht die Grenzmarkierungen, um Ihre Sicherheit und die des Fahrrads zu gewährleisten. Schritt 2: Ziehen Sie die Schraube für die Sitzeinstellung fest.

  • Seite 22: Nach Der Fahrradmontage

    ◆ Nach der Fahrradmontage Bitte notieren Sie die Seriennummern auf dem Steuerrohr, dem Akku und dem Motor auf der Innenseite der vorderen Umschlagseite dieses Handbuchs, um die Meldung von Störungen zu erleichtern. Achten Sie darauf, dass alle Buchstaben und Zahlen korrekt sind. Stellen Sie sicher, dass Sie die Stellen Sie sicher, dass Sie die Großbuchstaben hier notieren!

  • Seite 23: Sicherheitsprüfung

    Sicherheitsprüfung Sicherheitscheck Grundelegende Schritte o Testen Sie die vorderen und hinteren Bremsen auf ihre Funktionstüchtigkeit. o Vergewissern Sie sich, dass die Bremsbeläge nicht übermäßig abgenutzt sind und richtig auf den Felgen liegen. Bremsen o Vergewissern Sie sich, dass die Bremsseile geschmiert und korrekt eingestellt sind und keinen offensichtlichen Verschleiß aufweisen. o Prüfen Sie, ob die Bremshebel geschmiert und fest am Lenker befestigt sind.

  • Seite 24: Sicherheitshinweise

    Sicherheitshinweise Die folgenden Sicherheitshinweise enthalten zusätzliche Informationen zum sicheren Betrieb Ihres Himiway Fahrrads und sollten aufmerksam gelesen werden. Unsachgemäße Bedienung, oder inkorrekte Installation, Kompatibilität und Wartung von Komponenten oder Zubehör können zu schweren Verletzungen oder zum Tod führen. ◆ Vor dem Fahren •...

  • Seite 25: Himiway E-Bike Benutzung Und Pflege

    Dieser Inhalt gilt im Großen und Ganzen für die meisten Fahrer, aber viele Faktoren beeinflussen die individuellen Ergebnisse, einschließlich Größe und Gewicht des Fahrers, das Gelände, die richtige Wartung usw. Himiway wünscht Ihnen, dass Sie viel Freude an Ihrem E-Bike haben werden, aber es kann keine Garantie für universelle Leistungsmerkmale für alle Besitzer gegeben werden.
  • Seite 26 Display ◆ Leistungsabgabe Akkustand Pedalunterstützungsstufe Motorleistung Geschwindigkeit Beleuchtungsanzeige Einheit Geschwindigkeit Funktionsliste (Siehe Tabelle 1 weiter unten) Bereich / Zeiteinheit Textanzeige TRIP Einfacher Kilometerstand (km) ERROR 21 Abnormaler Strom Gesamtkilometerstand (km) ERROR 22 Störung der Drossel RIDETM ERROR 23 Anzeige der Fahrzeit Motorphasenproblem ERROR Anzeige von Fehlercodes...
  • Seite 27 ◆ Anschaltungsverfahren Halten Sie die Einschalttaste “ ” auf dem Bedienfeld zwei Sekunden lang gedrückt, bis sich das Display einschaltet. Drücken Sie die Informationstaste “ ” auf dem Bedienfeld, um die Display-Einstellungen zu wechseln: Kilometerzähler, Einzelfahrtkilometerzähler, Höchstgeschwindigkeit und Durchschnittsgeschwindigkeit. MILE MILE MILE MILE...

  • Seite 28: Einzelfahrtzähler Zurücksetzen

    HINWEIS: Sollte die Motorleistung einmal zu stark werden, so dass der Fahrer sie nicht mehr als angenehm oder sicher empfindet, ziehen Sie einfach die Handbremse an, um die Motorleistung vollständig abzuschalten. Sollte die Unterstützung versehentlich zu leicht aktiviert werden, was zu einer unerwünschten Beschleunigung führt, ziehen Sie einfach die Handbremse an oder stellen Sie die Pedalunterstützung auf 0, um die Unterstützung zu deaktivieren.

  • Seite 29: Einstellungen Des Pedal-Unterstützungssystems

    ◆ Einstellungen des Pedal-Unterstützungssystems Das E-Bike wird mit den Standard-Pedalunterstützungseinstellungen von 0 (keine Unterstützung) bis 5 (maximale Unterstützung) geliefert. Um die Einstellung vorzunehmen, halten Sie “ + ” und “ - ” zwei Sekunden lang gedrückt, wodurch Sie zum oben beschriebenen Bildschirm zum Zurücksetzen des Einzelfahrtkilometerzählers gelangen.

  • Seite 30: Einstellung Des Geschwindigkeitsbegrenzers

    Bei der Auslieferung des E-Bikes ist die Drosselklappe so eingestellt, dass das E-Bike auf eine Höchstgeschwindigkeit von 35 Km/h beschleunigen kann. Diese Geschwindigkeit kann zwar niedriger oder höher eingestellt werden, ABER bitte beachten Sie die örtlichen Gesetze und Vorschriften bezüglich der maximal zulässigen Drosselklappengeschwindigkeit. Himiway haftet nicht für die Folgen eines Missbrauchs der Höchstgeschwindigkeitseinstellung durch den Fahrer.

  • Seite 31: Sicherheitscode

    ◆ Sicherheitscode Um Diebstahl oder die unbefugte Benutzung Ihres E-Bikes zu verhindern, können Sie einen Sicherheitscode einstellen, mit dem die Benutzung des Motors/der Elektronik verhindert wird (das manuelle Treten ist jedoch weiterhin möglich). Halten Sie dafür “ + ” und “ - ” zwei Sekunden lang gedrückt, wodurch Sie zunächst den oben beschriebenen Bildschirm zum Zurücksetzen des Einzelfahrtkilometerzählers sehen. Halten Sie dann die Tasten “...
  • Seite 32 Auf dem Display wird nun " PSd-n " (nein) angezeigt, drücken Sie " + ", um es in " PSd-y " (ja) zu ändern, um den Sicherheitspasscode zu aktivieren. Drücken Sie “ ”, um den Vorgang abzuschließen. Wählen Sie dann einen 4-stelligen Passcode Ihrer Wahl. •...

  • Seite 33: Akku-Aufladung

    Akku-Aufladung Ladeverfahren für das Aufladen von Fahrrädern ◆ Schritt 1: Überprüfen Sie die Akkustandsanzeige auf Ihrem Display. Schritt 2: Bauen Sie das Ladegerät wie in Abbildung 1 gezeigt zusammen, indem Sie den Stecker (Stecker 1) in das Netzteilstecken. Stecker 2 Stecker 2 Stecker 1 Stecker 3...

  • Seite 34: Ladeverfahren Für Das Laden Außerhalb Des Fahrrads

    ◆ Ladeverfahren für das Laden außerhalb des Fahrrads Schritt 1: Suchen Sie die Schlüssel am Lenker (Abb. 3) und entfernen Sie sie. Wenn Sie sie vom Lenker abschneiden, achten Sie darauf, dass Sie die Drähte nicht beschädigen. Abbildung 3 Abbildung 4 HINWEIS: Bitte bewahren Sie Ihren Schlüssel und den Ersatzschlüssel an einem sicheren Ort auf.
  • Seite 35 Schritt 2: Verwenden Sie den Schlüssel, um den Akku zu entriegeln (Abb. 5). Nehmen Sie den Akku heraus, indem Sie den Entriegelungsschalter an der Unterseite des Rahmens betätigen (Abb. 6). Abbildung 5 Abbildung 6...
  • Seite 36 Schritt 3: Überprüfen Sie den Akkustatus (Abb. 8): Lichtstatus Status der Aufladung Rot (am Ladegerät) Laden Grün (am Ladegerät) Vollständig aufgeladen Gelb (auf dem Akku) 40%-60% Leistung Rot (auf dem Akku) 40% ＞Leistung Abbildung 7 Abbildung 8 HINWEIS: Bitte notieren Sie die Seriennummer, die sich auf dem Akku unter dem Strichcode (Abb. 7) auf der vorderen Umschlaginnenseite dieses Handbuchs befindet, um die Meldung von Störungen zu erleichtern.
  • Seite 37 Schritt 4: Die sicherste Art, Ihren Akku zu laden Montieren Sie zunächst das Ladegerät, indem Sie den Stecker (Stecker 1) in das Netzteilstecken. Stecken Sie dann den Gleichstromstecker (Stecker 2) in die Akkuladebuchse. Zuletzt stecken Sie den Netzstecker (Stecker 3: 110/220-Volt-Stecker) in die Steckdose. Diese Reihenfolge trägt dazu bei, die Lebensdauer des Akkus zu verlängern und reduziert effektiv die Schäden, die durch unsachgemäßes Laden verursacht werden.

  • Seite 38: Nach Dem Aufladen

    Decken Sie das Ladegerät beim Aufladen nicht ab. • Halten Sie den Akku während des Ladevorgangs von Kindern fern. • Stellen Sie sicher, dass Sie nur ein zugelassenes Himiway Bike-Ladegerät verwenden, das Sie direkt von Himiway Bike für Ihre spezifische Fahrrad- Seriennummer erworben haben.

  • Seite 39: Wartung Des Akkus (48V 20Ah Samsung/Lg Lithium-Ionen-Akku)

    • Das Himiway Bike kann bei leichtem Regen sicher gefahren werden. Es wird jedoch nicht empfohlen, bei sehr starkem Regen oder auf überschwemmten Straßen zu fahren, da die Kurbel und/oder der Motor nass werden können, was zu Schäden führen kann.

  • Seite 40: Fahrmodi

    Das Himiway Zebra Step Thru kann im Drosselmodus Geschwindigkeiten von bis zu 25 km/h erreichen, was nicht nur eine schnellere Fahrt ermöglicht, sondern dem Fahrer je nach Verkehrslage und Energie des Fahrers zusätzliche Leistung bietet. Wenn Sie ein Abenteurer sind, der nach Geschwindigkeit und Distanz sucht, ohne ohne auf Komfort und Sicherheit zu...

  • Seite 41: Einschränkungen Beim Fahren

    ◆ Nur-Pedal In diesem Modus verhält sich das Himiway wie ein normales Fahrrad, da Sie ohne jegliche Unterstützung durch den Motor fahren. Dieser Modus ist besonders nützlich, wenn Ihnen der Akku ausgeht oder Sie ein intensiveres Widerstandstraining wünschen. Wir empfehlen Ihnen, eine niedrigere Unterstützungsstufe zu wählen, wenn Sie zum ersten Mal mit Ihrem Himiway Bike fahren. Nachdem Sie sich mit den Fahreigenschaften unseres E-Bikes vertraut gemacht haben und mit den unterschiedlichen Reichweitenanforderungen Ihrer häufigsten Ziele und Pendlerrouten vertraut sind, können Sie die Tretunterstützungseinstellungen...

  • Seite 42: Parken Und Transport

    • Achten Sie darauf, dass Sie Ihr Himiway Bike nicht auf einem Gepäckträger abstellen, lagern oder transportieren, der nicht für die Größe und das Gewicht des Fahrrads ausgelegt ist. Wenn Sie Ihr Fahrrad auf einem Gepäckträger lagern oder transportieren, entfernen Sie den Akku, um das Gewicht zu verringern und das Anheben oder Verladen zu erleichtern.

  • Seite 43: Sicherheits- Und Pflegehinweise

    Sicherheits- und Pflegehinweise Um sichere Fahrbedingungen zu gewährleisten und die Langlebigkeit des E-Bikes zu maximieren, müssen Sie die folgenden Richtlinien befolgen: • Um das E-Bike zu reinigen, wischen Sie den Rahmen mit einem feuchten Tuch ab, das mit einer milden, nicht scheuernden und nicht ätzenden Reinigungsmittelmischung getränkt ist.

  • Seite 44: Wartung

    Zeit nicht benutzt wird, bewahren Sie ihn mit einer vollen Ladung auf und laden Sie ihn einmal im Monat. Das Himiway Rad kann auch bei leichtem Regen sicher gefahren werden. Es wird jedoch nicht empfohlen, bei sehr starkem Regen oder auf überschwemmten Straßen zu fahren, da die Kurbel und/oder der Motor nass werden können, was zu Problemen führen kann.

  • Seite 45: Wartung Der Vorderradgabel

    ◆ Wartung der Vorderradgabel Verwenden Sie zum Reinigen Ihres Fahrrads immer ein sauberes, ölfreies, fusselfreies Tuch mit klarem Wasser oder Seifenlauge. Um zu verhindern, dass Wasser in die Vordergabel eindringt, können Sie das Fahrrad auf den Kopf stellen. Trocknen Sie es nach dem Waschen mit einem fusselfreien Tuch ab. Achten Sie besonders auf das Innenrohr und die Staubdichtung, um den Verschleiß...
  • Seite 46 5. Entlüften Sie das System Sie sollten das System immer entlüften, nachdem Sie den Schlauch gekürzt oder ersetzt haben oder das System zu irgendeinem Zeitpunkt zur Luft geöffnet haben. Wenn sich die Bremswirkung schwammig anfühlt, können Sie die Leistung verbessern, indem Sie das System neu entlüften. Benötigte Werkzeuge und Ausrüstung: - 2 mm Inbusschlüssel - Schlauch...
  • Seite 47 Schritt-für-Schritt-Anleitung (Siehe 4a–4e) Schritt 1: Stellen Sie das Fahrrad in einen Ständer. Positionieren Sie den Hebel so, dass er parallel zum Boden liegt. (Siehe 4a) Schritt 2: Entfernen Sie die Scheibenbremsbeläge, um Verunreinigungen während des Entlüftungsvorgangs zu vermeiden. Setzen Sie ein Werkzeug zum Einstellen der Kolben der Scheibenbremse oder ein anderes nicht scharfes Werkzeug ein und drücken Sie die Kolben zurück in den Bremssattel.
  • Seite 48 Schritt 8: Beginnen Sie mit dem Befüllen der Bremse mit neuem Mineralöl, indem Sie die Spritze langsam eindrücken. Aus dem Reservoir können Luftblasen austreten. Drücken Sie die Flüssigkeit weiter, bis Sie keine Blasen mehr aus dem Röhrchen kommen sehen (Siehe 4d). Schritt 9: Entfernen Sie den Plastikbeutel oder die Auffangflasche, das Schlauchstück und die gerändelte Entlüftungsschraube aus dem Bremshebelbehälter.
  • Seite 49 Hebelreichweite einstellen (siehe 4f - 4g) 4f. Werkzeuglose Einstellung der Reichweite durch den Einstellknopf am Hebel. 4g. Ziehen Sie die 2 mm lange Schraube zur Einstellung der Reichweite am Hebel an. WARNUNG: TEKTRO hat in diesem Jahr 2 wichtige Verbesserungen für eine bessere Leistung vorgenommen: 2,3 mm dicke Bremsscheiben und 5,0 mm starke Bremsbeläge. Wenn auf dem Bremssattel Ihrer hydraulischen Scheibenbremsen „,5.0mm Pad“...

  • Seite 50: Garantie

    Garantie Himiway Bikes aktualisiert regelmäßig die offiziellen Garantiebedingungen. Bitte lesen Sie daher die aktuelle Richtlinie auf unserer Website: https://himiwaybike.de/pages/garantie...
  • Seite 51 Kontakt: support@himiwaybike.de...
  • Seite 52 www.himiwaybike.de...
