Inhaltszusammenfassung für Himiway CRUISER

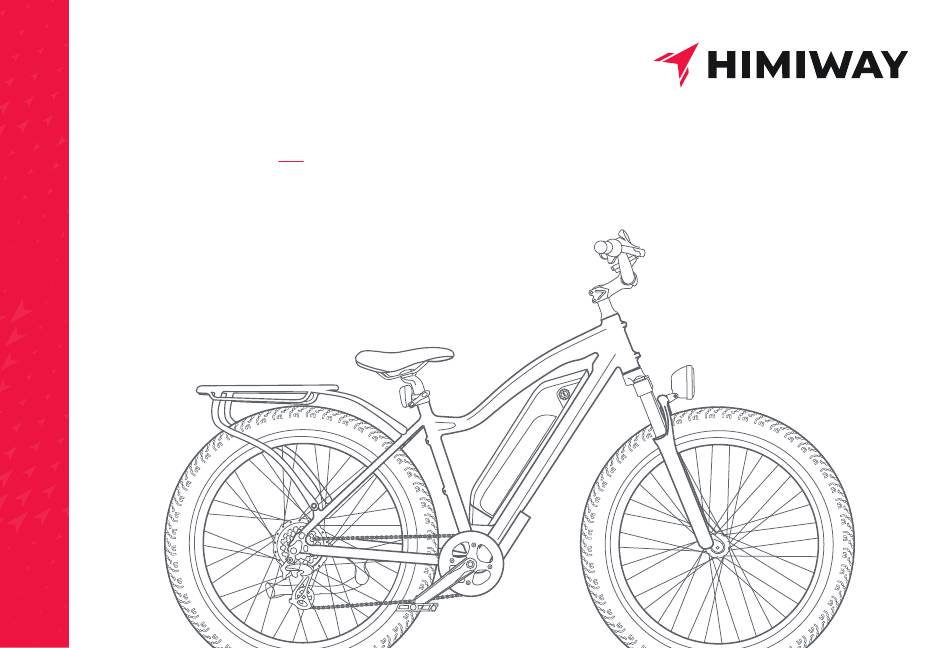

- Seite 1 CRUISER All Terrain Elektrofahrrad Benutzerhandbuch...
-
Seite 2: Seriennummer Des Motors
Tragen Sie hier bitte Ihre Seriennummern ein! Ihre Seriennummern können Sie auf Seite 32 finden Rahmennummer des Fahrrads Seriennummer des Akkus Seriennummer des Motors Falls Sie das Sicherheitspasswort über die “Display -Einstellungen” zurückgesetzt haben sollten, empfehlen wir Ihnen, es hier notieren zu, falls Sie es vergessen:... -
Seite 3: Der Branchenstandard Für Langstrecken-E-Bikes
Ein E-Bike, das auf einer Asphaltstraße mit einer Steigung von 0% mehr als 96 km mit durch und machen Sie sich mit dem Himiway Bike vertraut, bevor Sie es benutzen, um einer Durchschnittsgeschwindikgeit von 24 km/h fahren kann, wird als eine sichere Verwendung zu gewährleisten, das Risiko von Schäden und dem... -
Seite 4: Himiway E-Bike Spezifikationen
Himiway E-Bike Spezifikationen LCD-Anzeige Shimano-Schalthebel Netzschalter LED-Lichtschalter Informationen Drosselklappe Sattel Akku Gabelschaftrohr LED-Scheinwerfer 191 cm 58.6 cm - Gesamtlänge - Oberrohrlänge Hintere Bremse 118 cm 73 cm - Lenkerhöhe - Raddurchmesser 114 cm 15.5 cm - Radstand - Steuerrohrlänge Motor 56.5 cm... - Seite 5 Integriertes Rücklicht Fahrradrahmen 6061 Aluminum Rahmen Gangschaltung Shimano 7-Gang 14-28T BROWN/BK Frontlicht 48V LED-Leuchte Bremsen 180mm mechanische Scheibenbremsen Sattel Himiway weicher Sattel Kette KMC Rostschutzkette Sattelstütze Durchmesser 30.4 mm, Länge 350 mm Lenkerschaft MA-400 28.6*90*31.8MM Ständer Hochwertiges Aluminium Kurbelgarnitur 46T-170mm geschmiedete Legierung Speichen 12 Gänge...
-
Seite 6: Checkliste Zur Vorbereitung
Drehmoments wird nicht empfohlen, da dies zu Schäden führen können. ausbauen:below: kann. Wir empfehlen Ihnen stattdessen, den mitgelieferten Schlüsselsatz und zusätzliches Werkzeug zu verwenden, um Muttern und Schrauben manuell einzustellen. *Bitte besuchen Sie unseren Youtube-Kanal "Himiway DE", um unsere Montageanlei- tungsvideos anzusehen! -
Seite 7: Lenkermontage (Mit 4 Mm Sechskantschlüssel)
Montageanleitung ◆ Rücklicht- und Gepäckträgermontage (mit 4 mm Sechskantschlüssel) Schritt 1: Bringen Sie das Rücklicht an, noch bevor Sie den Gepäckträger montiert ◆ Lenkermontage (mit 4 mm Sechskantschlüssel) haben, und wählen Sie zwei der mitgelieferten Kreuzschlitzschrauben (M4x10) Schritt 1: Lösen Sie die Schrauben an Ihrem Fahrradvorbau. aus, um das Rücklicht fest am Gepäckträger zu befestigen. -
Seite 8: Installation Des Vorderrads
◆ Installation des Vorderrads Schritt 3: Richten Sie die Ausfallenden der Gabel auf die Achse der Radnabe aus und stellen Sie sicher, dass die Ausfallenden fest auf der Achse sitzen. Stellen Sie außerdem Schritt 1: Nachdem Sie den Gepäckträger festgeschraubt haben, legen Sie eine Matte sicher, dass die Bremsscheibe richtig in den Bremssattel eingesetzt ist. -
Seite 9: Einbau Von Vorderlicht Und Vorderem Schutzblech
Schritt 6: Ziehen Sie die Flügelmutter an, bis der Schnellspannhebel in einer Linie mit der HINWEIS: Die Bolzenauszieher finden Sie im Himiway Klapp-Inbusschlüssel-Set. Achse gehalten wird, und schließen Sie dann den Schnellspannhebel mit Ihrer Handfläche. Schritt 2: Verbinden Sie die Kabelstecker der Beleuchtung miteinander. Achten Sie sorgfältig auf die Pfeile an den Kabelverbindern und stellen Sie sicher, dass die... -
Seite 10: Sitzverstellung
◆ Sitzverstellung Bevor Sie die Pedale einbauen, tragen Sie eine kleine Menge wasserfestes Fett auf die Achse auf. Fangen Sie an, das Pedal mit der Hand einzufädeln, um sicherzustellen, dass So stellen Sie die Sitzhöhe ein: es sowohl gerade als auch in der Richtung des Zeigers auf der Kurbel läuft. Wenn es Öffnen Sie den Schnellspannhebel der Sattelstütze. -
Seite 11: Nach Der Fahrradmontage
So stellen Sie die Sitzneigung ein: ◆ Nach der Fahrradmontage Schritt 1: Lösen Sie die Sitzeinstellschraube unter dem Sitz. Bewegen Sie den Sitz nach Bitte notieren Sie die Seriennummern, die sich auf dem Steuerrohr, dem Akku und dem hinten oder vorne und neigen Sie ihn, um den Winkel innerhalb der auf der Motor befinden, auf der vorderen Umschlaginnenseite dieses Handbuchs, um die Sitzschiene eingeprägten Grenzmarkierungen einzustellen. -
Seite 12: Sicherheitsprüfung
Die folgenden Sicherheitshinweise bieten zusätzliche Informationen zum sicheren Grundlegende Schritte Sicherheitscheck Betrieb Ihres Himiway Bikes und sollten genau gelesen werden. Unsachgemäßer Betrieb, oder die Nichtbeachtung der korrekten Installation, Kompatibilität und Wartung von o Prüfen Sie die vorderen und hinteren Bremsen auf ihre Funktionstüchtigkeit. -
Seite 13: Himiway E-Bike Benutzung Und Pflege
Größe und das Gewicht des Fahrers, das Gelände, die richtige Wartung usw. RIDETM Anzeige der Fahrzeit Himiway hofft und ist sich sicher, dass Sie viel Freude an Ihrem E-Bike haben werden, aber es kann keine Garantie für universelle Leistungsmerkmale für alle Besitzer gegeben ERROR Anzeige des Fehlercodes werden. -
Seite 14: Einzelfahrtzähler Zurücksetzen
◆ Anschaltungsverfahren ◆ Einzelfahrtzähler zurücksetzen Halten Sie die Einschalttaste “ ” auf dem Bedienfeld zwei Sekunden lang gedrückt, Halten Sie die Tasten “ ” und “ ” für zwei Sekunden gedrückt. bis sich das Display einschaltet. Auf dem Display erscheint ein blinkendes “ tC-n ” (nein), drücken Sie die “ ”... -
Seite 15: Einstellungen Des Pedal-Unterstützungssystems
◆ Einstellungen des Pedal-Unterstützungssystems ◆ Zurücksetzen auf Werkseinstellungen Das E-Bike wird mit den Standard-Pedalunterstützungseinstellungen von 0 (keine Um die Radeinstellungen auf die ursprünglichen Standardwerte zurückzusetzen, Unterstützung) bis 5 (maximale Unterstützung) geliefert. halten Sie die Tasten “ ” und “ ” zwei Sekunden lang gedrückt. Um die Einstellung vorzunehmen, halten Sie “... -
Seite 16: Sicherheitscode
◆ Sicherheitscode Auf dem Display wird nun " PSd-n " (nein) angezeigt, drücken Sie “ ”, um es in " PSd-y " (ja) zu ändern, um den Sicherheitspasscode zu aktivieren. Drücken Sie “ ”, um den Um Diebstahl oder die unbefugte Benutzung Ihres E-Bikes zu verhindern, können Sie Vorgang abzuschließen. -
Seite 17: Akku-Aufladung
Akku-Aufladung Schritt 3: Drücken Sie die Lichttaste, um den Akkustatus zu überprüfen. Sollten alle vier Balken aufleuchten, wie in Abbildung 3 dargestellt, ist der Akku vollständig geladen. ◆ Ladeverfahren für das Off-Bike-Laden Sollte nur der rote "E"-Balken leuchten, wie in Abbildung 4 dargestellt, ist der Schritt 1: Suchen Sie die Schlüssel am Lenker (S. - Seite 18 Schritt 4: ◆ Ladeverfahren für das Aufladen von Fahrrädern Die sicherste Art, Ihren Akku zu laden. Montieren Sie zunächst das Ladegerät, indem Sie den Stecker (Stecker 1) in Schritt 1: Überprüfen Sie die Akkustandanzeige auf Ihrem Display. den Transformator stecken. Schritt 2: Bauen Sie das Ladegerät wie in Abbildung 1 gezeigt zusammen, indem Sie Stecken Sie dann den Gleichstromstecker (Stecker 2) in die Akkuladebuchse.
-
Seite 19: Vorsichtsmaßnahmen
Sie ihn einmal im Monat auf. Ladegerät ausgehen • Das Himiway Bike kann bei leichtem Regen sicher gefahren werden. Es wird jedoch • Überhitztes Akku und/oder Ladegerät nicht empfohlen, bei sehr starkem Regen oder auf überschwemmten Straßen zu Beenden Sie in diesen Fällen bitte sofort den Ladevorgang und kontaktieren Sie... -
Seite 20: Einstellung Der Vordergabel
Notwendigkeit, in die Pedale zu treten, entfällt oder durch einfaches Drehen der Drosselklappe ein zusätzlicher Schub erzeugt wird. Der Himiway Cruiser kann mit dem Drosselmodus Geschwindigkeiten von bis zu 6 Kilometer pro Stunde erreichen, was nicht nur eine schnellere Fahrt ermöglicht, sondern darüber hinaus auch den Fahrer beruhigt, da ihm jederzeit zusätzliche Leistung zur... -
Seite 21: Parken Und Transport
Beschränkungen beim Fahren ◆ Nur-Pedal In diesem Modus verhält sich das Himiway wie ein normales Fahrrad, da Sie ohne Nachfolgend sind einige Einschränkungen aufgeführt, die von den Fahrern sorgfältig jegliche Unterstützung durch den Motor fahren. Dieser Modus ist besonders nützlich, beachtet werden müssen, damit der Nabenmotor nicht überhitzt oder durch übermäßige... -
Seite 22: Beförderung Von Lasten Und Gütern
◆ Tipps zum sicheren Transport von Gegenständen: scheuernden und nicht ätzenden Reinigungsmittel getränkt ist, um es zu reinigen. Die folgende Liste enthält wichtige Tipps für den sicheren Betrieb des Himiway Cruiser, Wischen oder sprühen Sie alle unlackierten Teile mit einem Rostschutzmittel ein, wenn er für den Transport von Gegenständen verwendet wird:... -
Seite 23: Wartung Des Motors
Sie ihn einmal im Monat auf. das Innenrohr der Vorderradgabel zu schützen. Diese verhindert das Eindringen von Das Himiway Bike kann bei leichtem Regen sicher gefahren werden. Es wird jedoch nicht empfohlen, bei sehr starkem Regen oder auf überschwemmten Straßen zu Staub und das Auftreffen harter Gegenstände auf das Innenrohr. - Seite 24 Langstrecken E-Bike Experte...
