Dansensor
Lippke VC1400
®

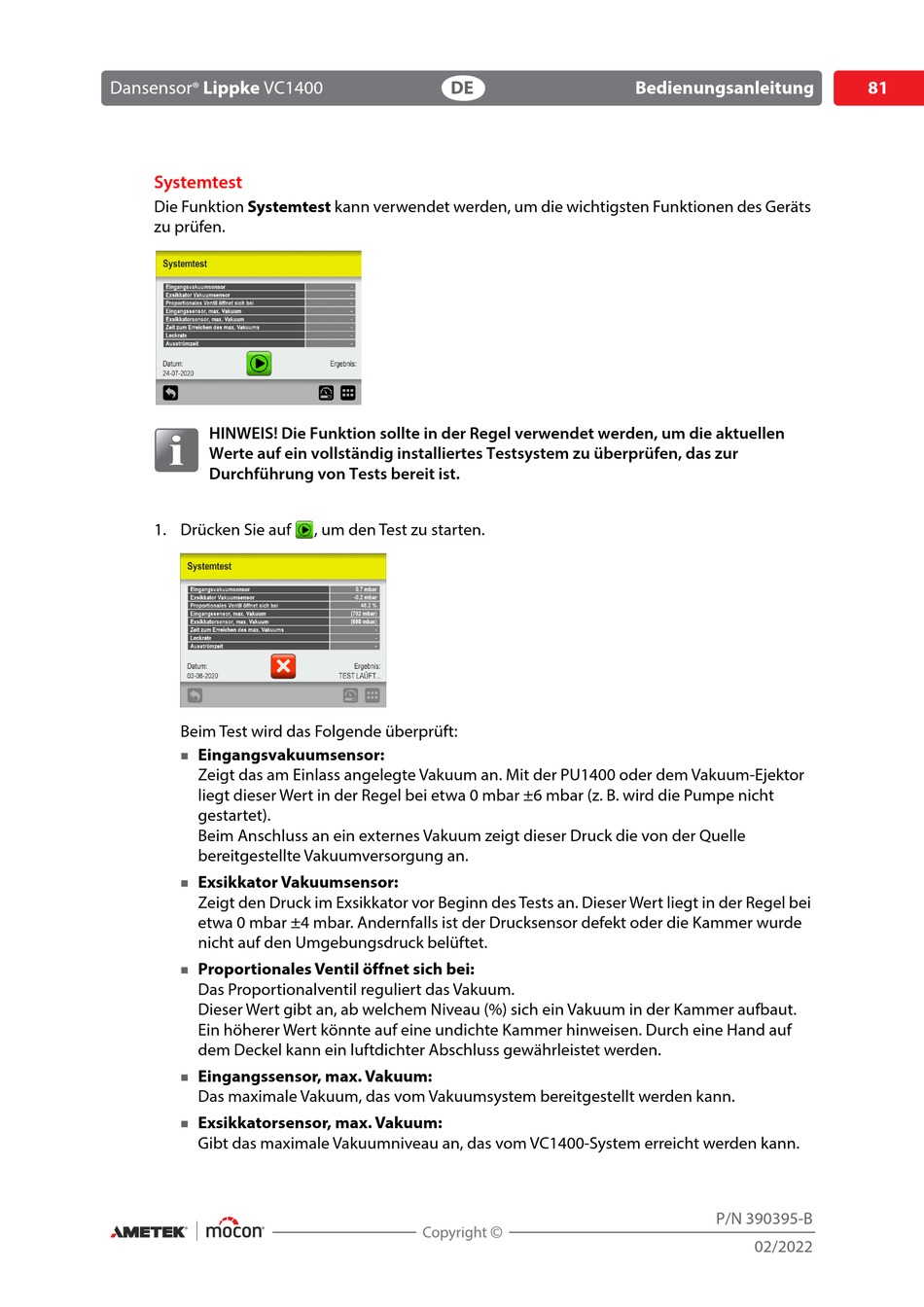

Systemtest
Die Funktion Systemtest kann verwendet werden, um die wichtigsten Funktionen des Geräts
zu prüfen.
HINWEIS! Die Funktion sollte in der Regel verwendet werden, um die aktuellen
Werte auf ein vollständig installiertes Testsystem zu überprüfen, das zur
Durchführung von Tests bereit ist.
1. Drücken Sie auf
Beim Test wird das Folgende überprüft:
Eingangsvakuumsensor:
Zeigt das am Einlass angelegte Vakuum an. Mit der PU1400 oder dem Vakuum-Ejektor
liegt dieser Wert in der Regel bei etwa 0 mbar ±6 mbar (z. B. wird die Pumpe nicht
gestartet).
Beim Anschluss an ein externes Vakuum zeigt dieser Druck die von der Quelle
bereitgestellte Vakuumversorgung an.
Exsikkator Vakuumsensor:
Zeigt den Druck im Exsikkator vor Beginn des Tests an. Dieser Wert liegt in der Regel bei
etwa 0 mbar ±4 mbar. Andernfalls ist der Drucksensor defekt oder die Kammer wurde
nicht auf den Umgebungsdruck belüftet.
Proportionales Ventil öffnet sich bei:
Das Proportionalventil reguliert das Vakuum.
Dieser Wert gibt an, ab welchem Niveau (%) sich ein Vakuum in der Kammer aufbaut.
Ein höherer Wert könnte auf eine undichte Kammer hinweisen. Durch eine Hand auf
dem Deckel kann ein luftdichter Abschluss gewährleistet werden.
Eingangssensor, max. Vakuum:
Das maximale Vakuum, das vom Vakuumsystem bereitgestellt werden kann.
Exsikkatorsensor, max. Vakuum:
Gibt das maximale Vakuumniveau an, das vom VC1400-System erreicht werden kann.
DE
, um den Test zu starten.
Bedienungsanleitung
P/N 390395-B
02/2022
81
