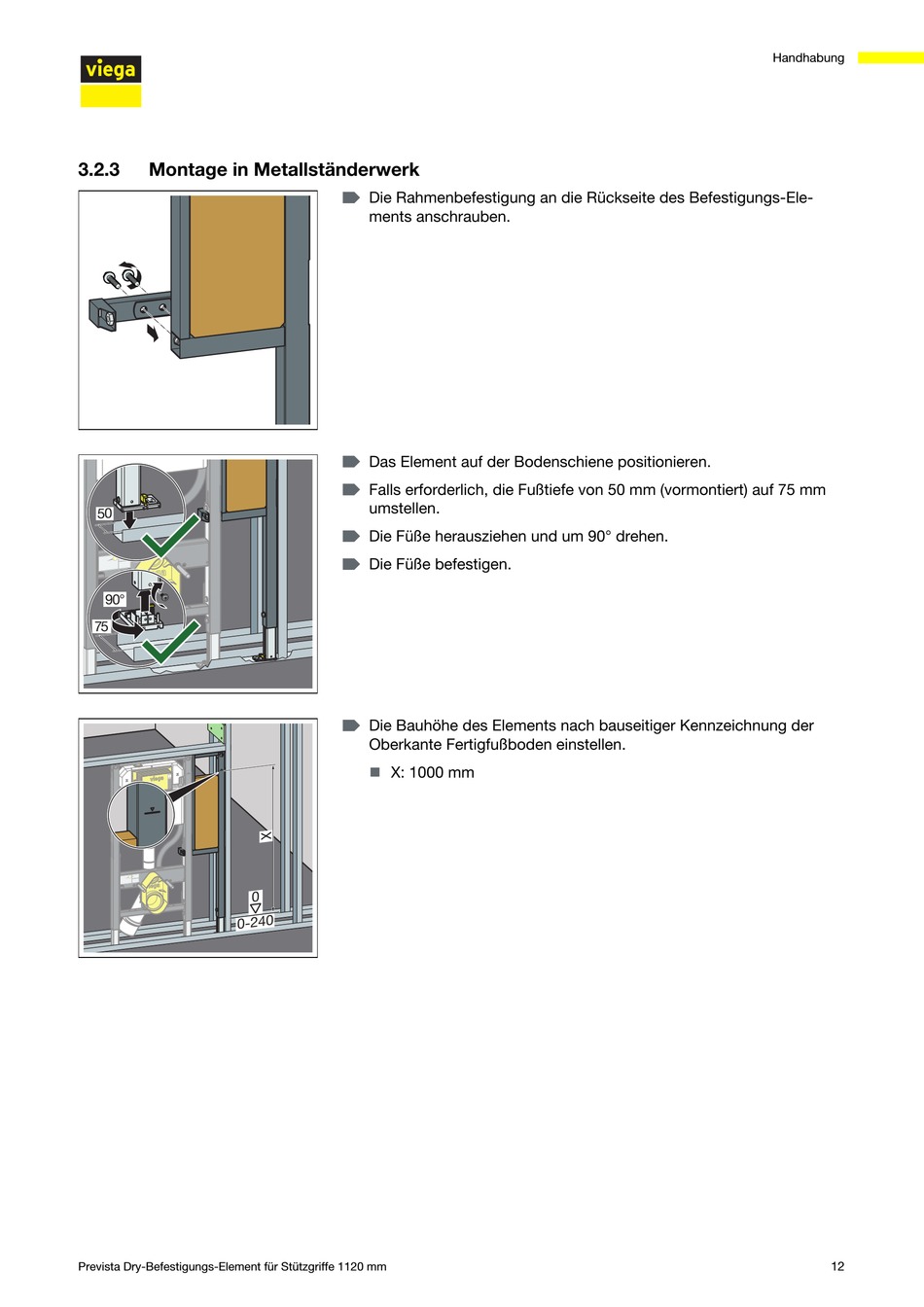

3.2.3
Montage in Metallständerwerk
Prevista Dry-Befestigungs-Element für Stützgriffe 1120 mm
▶
Die Rahmenbefestigung an die Rückseite des Befestigungs-Ele‐
ments anschrauben.
▶
Das Element auf der Bodenschiene positionieren.
▶
Falls erforderlich, die Fußtiefe von 50 mm (vormontiert) auf 75 mm
umstellen.
▶
Die Füße herausziehen und um 90° drehen.
▶
Die Füße befestigen.
▶
Die Bauhöhe des Elements nach bauseitiger Kennzeichnung der
Oberkante Fertigfußboden einstellen.
X: 1000 mm
n
Handhabung
12
