TMT Automation ChowHUB Benutzeranleitung

Universelles smartphone steuerungsnabe
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
EN
User Manual
For Universal Smartphone
Control HUB
www.tmt-automation.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für TMT Automation ChowHUB

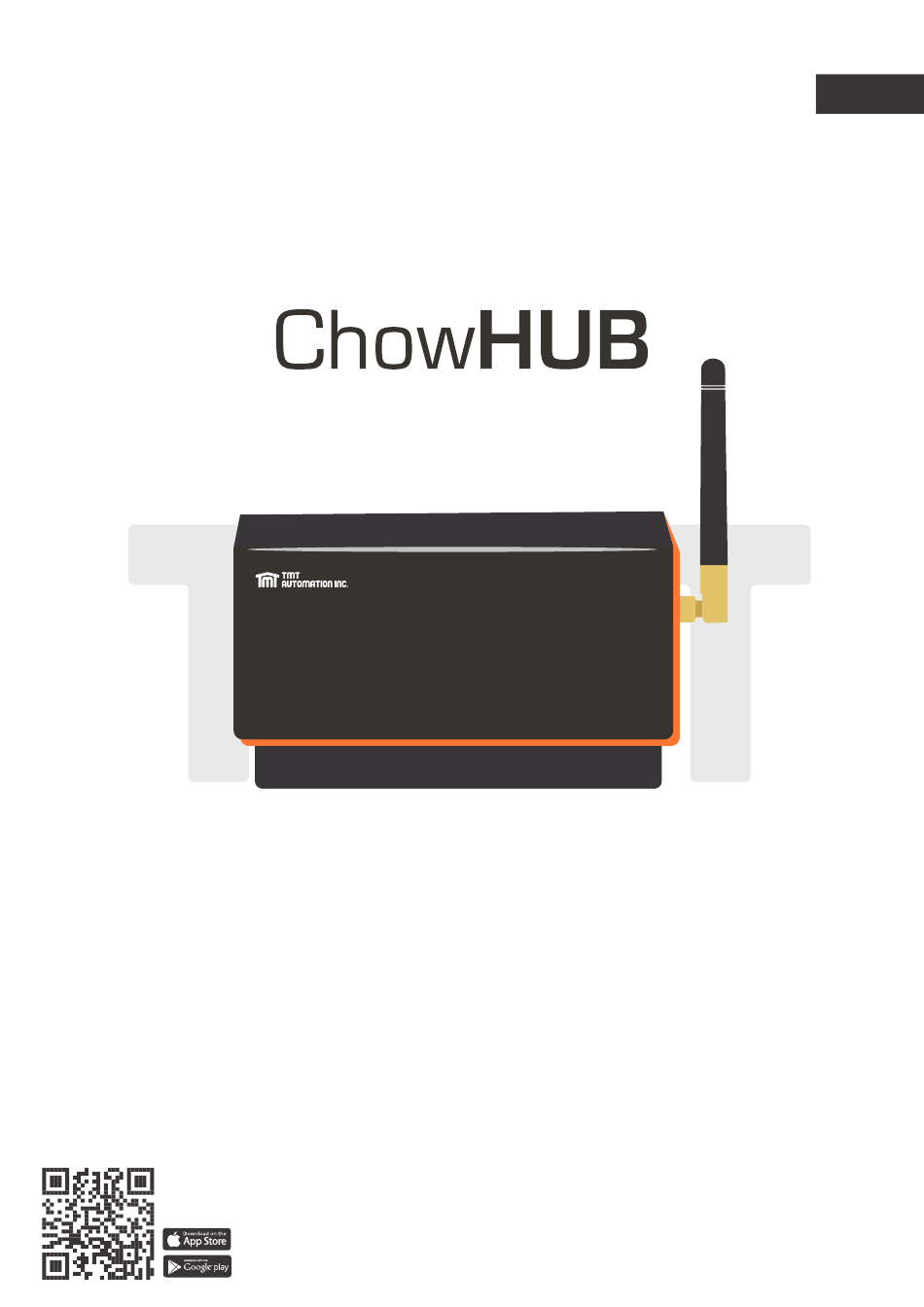

  • Seite 1 User Manual For Universal Smartphone Control HUB www.tmt-automation.com...

  • Seite 3: Inhaltsverzeichnis

    Specifications Installation guide Wire connection cycle mode Wire connection open/stop/close mode Apply for a new Chow account Connecting the ChowHUB to the Chow! App Setting of Chow!APP cycle mode Setting of Chow!APP open/stop/close mode Operation page Wireless door sensor Pairing remotes Account management page Push notification...

  • Seite 4: Product Overview

    This user manual is designed to provide indications of the ChowHUB and its features and functions ChowHUB is a device can upgrade the existing automation system to become a smartphone control unit through TMT Chow! APP ChowHUB can intergrade with other TMT IOT accessories such as ChowCAM and...
  • Seite 5 Kit contents Antenna ChowHUB Holder Door Status sensor Expansion screws Wire*3pcs Power plug Specifications Frequency 433 Mhz and 2. 4 GHz Working temperature -20°C~70°C Dimensions 56x110x35mm Power AC/DC , 12V/24V , 1A...

  • Seite 6: Installation Guide

    The ChowHUB will magnetically Attach the power plug to the be attached to the holder. ChowHUB. The blue LED will blink right after it’ s plug in, and the ChowHUB will be ready for pairing.

  • Seite 7: Wire Connection Cycle Mode

    Wire connection cycle mode 1. Please connect terminals to the push button terminal of your gate automation. is the terminal for a wired limit switch that sends signal to your smart phone when triggered. ***Please refer to the manual of your automation to find the push button terminal*** IN AC 12~24V Wired door status sensor...

  • Seite 8: Wire Connection Open/Stop/Close Mode

    Wire connection open/stop/close mode Before connection, please make sure your gate automation system has open/stop/close terminal. Is the terminal for a wired limit switch which sends signal to your smartphone when triggered. ***Please refer to the manual of your automation to find the open/stop/close terminal*** IN AC 12~24V Wired door status sensor...

  • Seite 9: Input Terminals

    Output terminals 3 Outputs Outputs #1 Outputs #2 Outputs #3 (APP-Door1) (APP-Door2) (APP-Door3) ChowHUB terminal PB / PB / PB / Device terminal Push Push Push button button button Default Default Default NO Circuit NO Circuit NO Circuit Relay 1 Mode...

  • Seite 10: Apply For A New Chow Account

    Apply for a new Chow account 1. Please scan the QR code and download the Chow! App 2. Press sign up icon and press the agree icon to continue 3. Please type the following information for registration: a. Email (enter twice for verification) b.

  • Seite 11: Connecting The Chowhub To The Chow! App

    5. Enter the password for the Wi-Fi. DO make sure entering the correct password. 6. Tap on the ChowHUB icon on the (Find) device page Set a PIN code for safety use. Once the PIN code is confirmed, the ChowHUB will appear on the main page for further operation.

  • Seite 12: Setting Of Chow!App Cycle Mode

    Setting of Chow!APP cycle mode 1. Fill in the name of the device 2. Select the (cycle mode) 3. Select (wireless door sensor). *** For the connection of wireless limit switch, please refer to Page 11 Wireless door sensor.*** 4. Select the corresponds door output (Door1 = Output 1) enter the door name choose the door type ( different icon) Garage door / Swing Gate / Sliding Gate...

  • Seite 13: Operation Page

    Operation page 1. Operation button 2. Switching bar for different device 3. Setting page a. Device information b. Edit or add devices c. Available accessories d. Parameter settings Wireless door sensor Door sensor Sensor Door sensor consists of a magnetic trigger and a sensor.
  • Seite 14 Connect the Door sensor to Chow! APP 1. Tap the ChowHUB icon on the main page Entering the setting page Tap the (Edit or Add devices) Tap the (Pairing) 2. Align the trigger and sensor till the LED on the door sensor is ON.

  • Seite 15: Pairing Remotes

    Pairing remotes 1. Please enter the Chow! App and tap on the ChowHUB icon on the main page 2. Please enter the setting page by tap the icon 3. Enter the advanced page by enter the PIN code and find the remote learn function 4.
  • Seite 16 Pairing remotes with ChowHUB 1. Press the RF learning button for 3 second the red LED will turn ON. 2. Press any button of a remote and the red LED will blink. 3. After 10 seconds, the red LED will turn OFF and end the remote learning mode.

  • Seite 17: Account Management Page

    Account management page Push notification 1. Press the icon at the button left to enter the account management page. 2. Tap the push notification setting. 3. Turn ON the switches of the notification. ** Please go to the settings page of your smartphone. Find TMT chow and allow the notifications.***...

  • Seite 18: Owner Shares Device

    Owner shares device 1. Press the icon at the button left to enter the account management page. 2. Tap the manage shared device. 3. Enter the account which you are going to share. 4. Choose the device you are going to share and tap next.

  • Seite 19: Faq

    Question 1 The blue LED is NOT blinking when the ChowHUB connects to the power plug. Answer 1 Press the button and the blue LED will blink. Question 2 Blue and green LED blinks alternatively when connecting to Chow! App by the first user.
  • Seite 20 After defaulting, please follow the previous indications to reconnect the ChowHUB to Wi-Fi network. 1. Tap the ChowHUB icon on the main page for 3 seconds and delete the ChowHUB 2. Open the ChowHUB, press the button for 5 seconds and release it. The Green LED will blink once.
  • Seite 39 www.tmt-automation.com...
  • Seite 41 ChowHUB Chow! ChowHUB Chow! Chow! App Chow! App...
  • Seite 42 ChowHUB ChowHUB ChowHUB TMT Chow! ChowHUB TMT IOT ChowCAM ChowBELL Chow! Wi-Fi HUB Wi-Fi AC/DC 12-24V IN AC 12~24V 12V/1A...
  • Seite 43 ChowHUB 433 MHz and 2.4GHz IP44 -20 C~70 C 56x110x35mm AC/DC, 12V/24V, 1A...
  • Seite 44 ChowHUB ChowHUB ChowHUB ChowHUB...
  • Seite 45 IN AC 12~24V IN AC 12~24V...
  • Seite 46 IN AC 12~24V STOP CLOSE OPEN 13 14 12~24V 12~24V IN AC IN AC 12V / 24V 12V / 1A 12V / 24V 12V / 1A...
  • Seite 47 #1 ( #2 ( #3 ( ChowHUB PB / PB / PB / None None None ChowHUB NC-NO ; NC-NO NC - NC ; NC-NO...
  • Seite 48 Chow ! Chow! “ ” “ ” Chow! Chow!
  • Seite 49 ChowHUB Chow! ChowHUB Wi-Fi ChowHUB ***ChowHUB 2.4GHz Wi-Fi network ! *** ***ChowHUB Wi-Fi network Chow! “+” “ChowHUB” Wi-Fi ChowHUB “ ” ChowHUB ChowHUB *** ChowHUB ChowHUB Wi-Fi ChowHUB Wi-Fi Wi-Fi Wi-Fi 2.4GHz 5GHz Wi-Fi ChowHUB Wi-Fi...
  • Seite 50 Chow! “ ' ” “ ” Chow! “ ” “ ”...
  • Seite 52 Chow! ChowHUB " " " " ChowHUB(...
  • Seite 53 Chow! Chow! ChowHUB...
  • Seite 54 ChowHUB...
  • Seite 55 TMT Chow!
  • Seite 57 ChowHUB Chow! Wi-Fi Chow! ChowHUB Wi-Fi ChowHUB Wi-Fi Wi-Fi...
  • Seite 58 ChowHUB Wi-Fi ChowHUB ChowHUB ChowHUB ChowHUB Chow! “ ” “ PIN” Wi-Fi Chow! App “ ” Wi-Fi Wi-Fi 34100-206-04-A...
  • Seite 59 Benutzeranleitung Für universelles Smartphone Steuerungsnabe www.tmt-automation.com...
  • Seite 61 Spezifikationen Installationsanleitung Kabelverbindungs Zyklusmodus Kabelverbindung Öffnungs / Stopp / Schließmodus Beantragen Sie ein neues Chow Konto Anschließung des ChowHUB an die Chow! App Einstellung des Chow! APP Zyklusmodus Einstellung des Chow! APP Öffnungs / Stopp / Schließmodus Operationenseite drahtloser Türsensor Fernbedienungen Verknüpfung...

  • Seite 62: Einführung Des Chowhub

    Einführung des ChowHUB Diese Benutzeranleitung enthält die Angabe auf den ChowHUB und sein Feature und seine Funktionen. ChowHUB ist ein Gerät, das das vorhandene Automatisierungssystem über TMT Chow! APP zu einer Smartphone Steuereinheit aufrüsten werden kann. ChowHUB kann mit anderen TMT IOT Zubehörteilen wie ChowCAM und ChowBELL in der Chow! APP kombiniert werden Produktübersicht...

  • Seite 63: Spezifikationen

    Kit-Inhalt Die Antenna ChowHUB Der Halter Der Türstatus Sensor Die Expansionsschrauben Die Drähte *3Stck Stromanschluss Spezifikationen Frequenz 433 MHz und 2, 4 GHz IP-Schutzart IP44 Betriebstemperatur ~ 70 ℃ ℃ Abmessung 56 x 110 x 35mm Spannungsversorgung AC/DC, 12V/ 24V, 1A...

  • Seite 64: Installationsanleitung

    Halter. Befestigen Sie den Halter mit dem Expansionss- chrauben an der Wand. Der ChowHUB wird magne- Befestigen Sie den Stromanschluss tisch am Halter befestigt mit dem ChowHUB. Die blaue LED blinkt gleich nach dem Einstecken und der ChowHUB ist bereit zur Verknüpfung.

  • Seite 65: Kabelverbindungs Zyklusmodus

    Kabelverbindungs Zyklusmodus 1. Bitte verbinden Sie Terminal mit den Push Button von Ihrer Tor Automation. Terminal ist für einen verdrahteten limit switch, der beim Auslösen ein Signal an Ihr Smartphone sendet ***Bitte finden Sie die Informationen über den push button Terminal von der Benutzeranleitung Ihrer Automation*** IN AC 12~24V verdrahteter Türstatus Sensor (optional)

  • Seite 66: Kabelverbindung Öffnungs / Stopp / Schließmodus

    Kabelverbindung Öffnungs / Stopp / Schließmodus Bitte stellen Sie sicher vor dem Anschluss, dass Ihr Tor Automation über ein Terminal zum Öffnen / Stoppen / Schließen verfügt. Terminal ist für einen verdrahteten limit switch, der beim Auslösen ein Signal an Ihr Smartphone sendet ***Bitte finden Sie die Informationen über den Öffnungs- / Stopp- / Schließ...

  • Seite 67: Ausgangsanschluss

    Ausgangsanschluss 3 Ausgänge Ausgang #1 Ausgang #2 Ausgang #3 (APP-Door1) (APP-Door2) (APP-Door3) ChowHUB Terminal Geräte Terminal Push Push Push Button Button Button Default Default Default keine Schaltung keine Schaltung keine Schaltung Relais 1 Modus Relais 2 Modus Relais 3 Modus...

  • Seite 68: Melden Sie Ein Neues Chow-Konto An

    Melden Sie ein neues Chow-Konto An 1. Bitte scannen Sie den QR Code und laden Sie die Chow! APP herunter 2. Bitte drücken Sie auf das “Sign up” Symbol und dann auf das “agree” Symbol, um fortzusetzen. 3. Bitte geben Sie die folgenden Informationen für die Registrierung ein: a.

  • Seite 69: Anschließung Des Chowhub An Die Chow! App

    ChowHUB zur weiteren Bedienung auf der Hauptseite angezeigt ** Der PIN Code ist nötig, damit weitere Benutzer auf den ChowHUB zugreifen können.*** ** Der PIN Code kann durch Drücken der Tasten (P) und (R) im ChowHUB zurückgesetzt werden, um die Werkseinstellung zu verwenden*** Machen Sie ein erfolgreiches ChowHUB Setup mit Ihrem Heim Wi-Fi Netzwerk.

  • Seite 70: Einstellung Des Chow! App Zyklusmodus

    Einstellung des Chow! APP Zyklusmodus 1. Geben Sie den Namen des Geräts ein 2. Wählen Sie den (Cycle mode) 3. Wählen Sie den (Wireless door sensor) *** Für die Verbindung des drahtlosen Limit Switch, bitte finden Sie die Information über drahtlosen Tür Sensors auf Seite 11*** 4.

  • Seite 71: Operationenseite

    Operationenseite 1. Bedientaste 2. Die Umschaltung für verschiedene Geräte 3. Einstellungsseite 　a. Geräteinformation 　b. Geräte bearbeiten oder hinzufügen 　c. verfügbares Zubehör 　d. Parametereinstellungen drahtloser Türsensor Türsensor Sensor Türsensoren bestehen aus einem magnetischen Auslöser und einem Sensor. Der Türsensor wird ein Signal senden, wenn der Türöffner die Schließposition erreicht magnetischer Auslöser Der Türsensor wird eine...
  • Seite 72 Verbinden Sie den Türsensor mit der Chow! APP 1. Drücken Sie auf das ChowHUB-Symbol auf der Hauptseite Rufen Sie der Einstellungsseite auf Drücken Sie auf (edit or add devices) Drücken Sie auf (Pairing) 2. Richten Sie den Auslöser und den Sensor aus, bis die LED am Türsensor leuchtet.

  • Seite 73: Fernbedienungen Verknüpfung

    Fernbedienungen Verknüpfung 1. Bitte rufen Sie die Chow! APP auf und drücken Sie auf das ChowHUB-Symbol auf der Hauptseite. 2. Bitte rufen Sie die Einstellungsseite auf, indem Sie auf das Symbol tippen 3. Rufen Sie die fortschrittliche Seite auf, indem Sie den PIN-Code eingeben und die Fernlernfunktion suchen.

  • Seite 74: Pairing Fernbedienungen Mit Chowhub

    Pairing Fernbedienungen mit ChowHUB 1. Drücken Sie die RF-Lerntaste 3 Sekunden lang. Die rote LED wird aufleuchten. 2. Drücken Sie eine beliebige Taste einer Fernbedienung und die rote LED wird blinken. 3. Nach 10 Sekunden erlischt die rote LED und beendet den Fernlernmodus.

  • Seite 75: Kontoverwaltung Seite

    Kontoverwaltung Seite Push Benachrichtigung 1. Drücken Sie auf das Symbol links neben der Schaltfläche, um die Kontoverwaltung Seiteaufzurufen. 2. Tippen Sie auf die „Push Notification Settings“ 3. Schalten Sie die Benachrichtigungen ein. *** Bitte gehen Sie zur Einstellungsseite Ihres Smartphones. Finden Sie TMT Chow und lassen Sie die Benachrichtigungen zu.***...

  • Seite 76: Besitzer Teilt Die Geräte

    Besitzer teilt Geräte 1. Drücken Sie auf das Symbol links neben der Schaltfläche, um die Kontoverwaltung Seite aufzurufen. 2. Tippen Sie auf das “Manage Shared device” 3. Geben Sie das Konto ein, das Sie freigeben möchten 4. Wählen Sie das Gerät aus, das Sie freigeben möchten, und tippen Sie auf „Next“.

  • Seite 77: Faq

    Die rote LED blinkt, wenn der erste Benutzer eine Verbindung zu Chow! APP verbindet. Antwort 3 Der ChowHUB kann die IP vom Router nicht identifizieren. Bitte schalten Sie den Router aus, schalten Sie ihn ein und stellen Sie die Verbindung wieder her, oder stellen Sie eine Verbindung zu einem anderen Router her.
  • Seite 78 Befolgen Sie nach der Standardeinstellung die vorherigen Anweisungen, um den ChowHUB wieder mit dem Wi-Fi-Netzwerk zu verbinden. 1. Drücken Sie 3 Sekunden lang auf das ChowHUB Symbol auf der Hauptseite und löschen Sie den ChowHUB. 2. Öffnen Sie den ChowHUB, drücken Sie die Taste 5 Sekunden lang und lassen Sie sie los.
