7
4
2
ABBILDUNG A-2
TABELLE A-2
Pol
1
2
3
5
6
7
Externer Videosynchronisierungsanschluß
Der externe Videosynchronisierungsanschluß ist ein BNC-Anschluß für 75 Ohm. Sie
benötigen ein 75-Ohm-Koaxialkabel mit einem passenden BNC-Stecker für den
Anschluß und das Senden eines periodischen Signals, auf das das Anzeigesystem
seine Bildwiederholfrequenz sperrt.
Unterstützte Formate sind:
NTSC-Composite-Video
PAL-Composite-Video
TTL-, LVTTL- oder CMOS-kompatibles periodisches Signal (50 Hz - 180 Hz) mit
einem minimalen niedrigen oder hohen Puls oder 100 ns (TBV)
28
Installationshandbuch für die Grafikkarte Sun Expert3D • Februar 2000
5
6
3
1

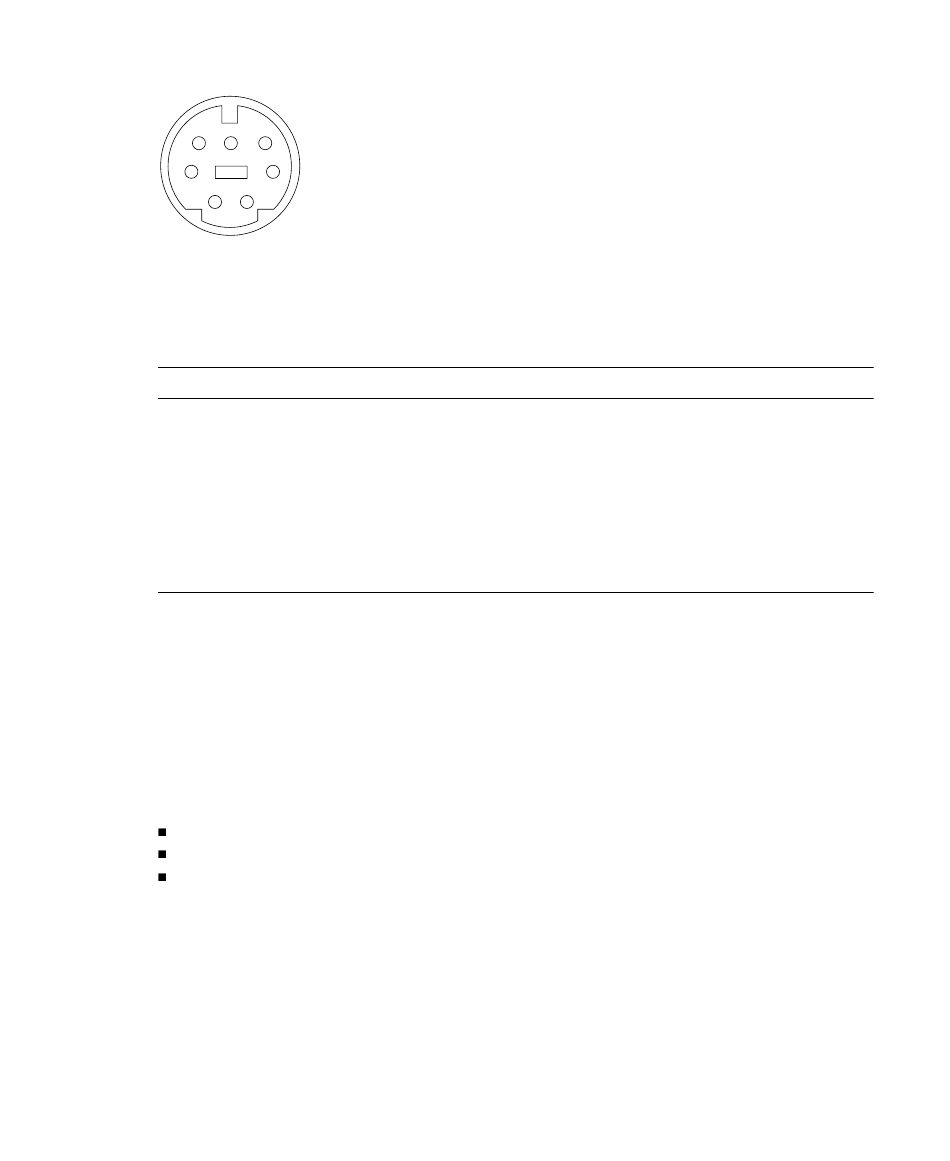

7-polige Expert3D-DIN-Buchse
Expert3D-Stereoausgabeanschluß
Signal
Erdung
5,0 V (gesichert, Versorgung von bis zu 300 mA, höchstens 1,0 A)
12,0 V (gesichert, Versorgung von bis zu 300 mA, höchstens 1,0 A)
Stereo-Sync
Keine Verbindung
Keine Verbindung
