Installieren der Expert3D-Grafikkarte in
ein Ultra-80-System
Die Expert3D-Grafikkarte wird an den 66-Mhz- oder 33-Mhz-PCI-Steckplatz der
Hauptplatine der Sun Ultra 80 angeschlossen. Die beste Leistung erhalten Sie, wenn
Sie die Expert3D-Karte an den Ultra 80-66-Mhz-PCI-Steckplatz anschließen.
1. Schalten Sie die Arbeitsstation aus, und entfernen Sie das Ultra-80-Chassis.
2. Befestigen Sie das Antistatik-Metallband an Ihrem Handgelenk und der
Stromversorgungseinheit.
3. Suchen Sie den 66-Mhz- und den 33-Mhz-PCI-Steckplatz des Ultra-80-Systems
(

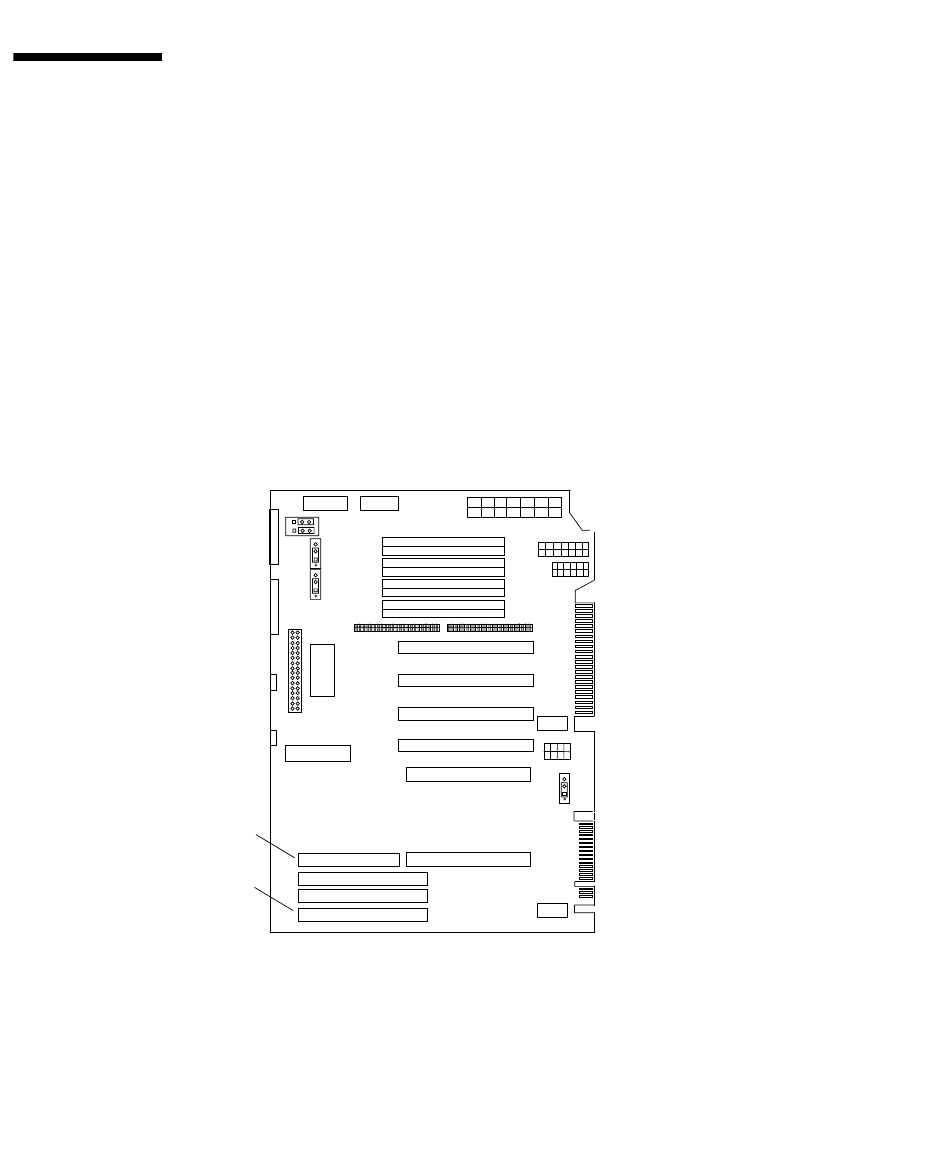

ABBILDUNG 2-3
Systemrückseite
33-Mhz-Steckplatz
66-Mhz-Steckplatz
ABBILDUNG 2-3
4. Entfernen Sie mit Hilfe eines Phillips-Schraubenziehers Nr. 2 die Schraube, mit
der die Füllplatte des PCI-Steckplatzes befestigt ist, und entfernen Sie die
Füllplatte.
6
Installationshandbuch für die Grafikkarte Sun Expert3D • Februar 2000
).
Systemoberseite
*
*
Bank 3
Bank 1
Bank 2
Bank 0
CPU-Steck-
CPU-Modul
platz 3
CPU-Steck-
CPU-Modul
platz 2
CPU-Steck-
CPU-Modul
platz 1
CPU-Steck-
CPU-Modul
platz 0
UPA-Bus
UPA-Bus
PCI-33-Steckplatz 4
PCI-33-Steckplatz 3
PCI-33-Steckplatz 2
PCI-66-Steckplatz 1
66-Mhz- und 33-Mhz-PCI-Steckplatz eines Ultra-80-Systems
Systemvorderseite
