Endress+Hauser Proline Promass P 300 Technische Information

Endress+Hauser Proline Promass P 300 Technische Information

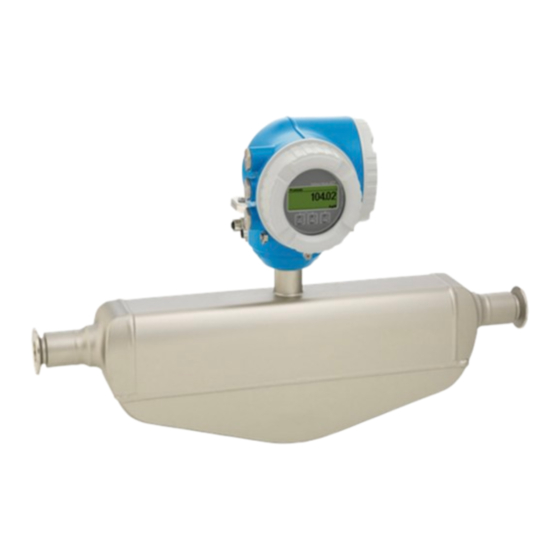

Coriolis-durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Promass P 300:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TI01276D/06/DE/01.16
71314322
Der Spezialist für Life Sciences mit kompaktem, zugangsoptimiertem Mes-
sumformer
Anwendungsbereich
• Messprinzip arbeitet unabhängig von physikalischen Mess-
stoffeigenschaften wie Viskosität und Dichte
• Speziell für Anwendungen unter sterilen Bedingungen in der
Life Sciences Industrie
Geräteeigenschaften
• Konform mit ASME BPE, 3-A, EHEDG & Delta-Ferrit-arm
• Elektropoliertes Messrohr aus 1.4435 (316L)
• Sofortige Verfügbarkeit nach CIP-/SIP-Reinigung
• Kompaktes Zweikammergehäuse mit bis zu 3 Ein-/Ausgän-
gen
• Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff
• Abgesetzte Anzeige erhältlich
Products
Technische Information
Proline Promass P 300
Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Höchste Prozessqualität – erfüllt vollumfänglich die Indust-
rieanforderungen
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
• Voller Zugriff auf Prozess- und Diagnoseinformationen –
zahlreiche, frei kombinierbare I/Os und Feldbusse
• Reduzierte Komplexität und Varianz – frei konfigurierbare
I/O-Funktionalität
• Verifikation ohne Ausbau – Heartbeat Technology
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promass P 300

Inhaltszusammenfassung für Endress+Hauser Proline Promass P 300

  • Seite 1 Products Solutions Services TI01276D/06/DE/01.16 71314322 Technische Information Proline Promass P 300 Coriolis-Durchflussmessgerät Der Spezialist für Life Sciences mit kompaktem, zugangsoptimiertem Mes- sumformer Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Höchste Prozessqualität – erfüllt vollumfänglich die Indust- stoffeigenschaften wie Viskosität und Dichte...

  • Seite 2: Inhaltsverzeichnis

    Proline Promass P 300 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Klimaklasse ....... . 43 Schutzart .
  • Seite 3 Proline Promass P 300 Konzentration ....... 95 Zubehör ....... . .

  • Seite 4: Hinweise Zum Dokument

    Proline Promass P 300 Hinweise zum Dokument Verwendete Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Schutzleiteranschluss Eine Klemme, die geerdet werden muss, bevor andere Anschlüsse hergestellt werden dürfen.

  • Seite 5: Arbeitsweise Und Systemaufbau

    Proline Promass P 300 Symbole in Grafiken Symbol Bedeutung 1, 2, 3,... Positionsnummern … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.

  • Seite 6: Messeinrichtung

    Proline Promass P 300 prinzip arbeitet grundsätzlich unabhängig von Temperatur, Druck, Viskosität, Leitfähigkeit und Durchflussprofil. Dichtemessung Das Messrohr wird immer in seiner Resonanzfrequenz angeregt. Sobald sich die Masse und damit die Dichte des schwingenden Systems (Messrohr und Messstoff) ändert, regelt sich die Erregerfrequenz automatisch wieder nach.

  • Seite 7: Gerätearchitektur

    Proline Promass P 300 Gerätearchitektur A0027512  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) Anschlusskabel (0/4…20 mA HART etc.) Feldbus Segmentkoppler Nicht explosionsgefährdeter Bereich Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Explosionsgefährdeter Bereich und Zone 1/Div. 1...
  • Seite 8 Proline Promass P 300 Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifischen Freigabecode geschützt werden. Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen).

  • Seite 9: Eingang

    Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
  • Seite 10 Proline Promass P 300 Digitale Kommunikation Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät kann erfolgen über: • FOUNDATION Fieldbus • PROFIBUS PA • Modbus RS485 Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv) Strombereich • 4…20 mA (aktiv) • 0/4…20 mA (passiv) Auflösung...

  • Seite 11: Ausgang

    Proline Promass P 300 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1…3 kann jeweils nur eine Option ausgewählt werden. Die Tabelle ist vertikal (↓) zu lesen.

  • Seite 12: Ausgangssignal

    Proline Promass P 300 Ausgangssignal Stromausgang HART Stromausgang 4…20 mA HART Strombereich Wahlweise einstellbar: 4…20 mA (aktiv/passiv) Leerlaufspannung DC 28,8 V (aktiv) Maximale Eingangsspan- DC 30 V (passiv) nung Bürde 250…700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0,07…999 s Zuordenbare Messgrößen •...
  • Seite 13 Proline Promass P 300 Maximale Eingangsspan- DC 30 V (passiv) nung Bürde 0…700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0,07…999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
  • Seite 14 Proline Promass P 300 Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl. Schaltausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv)

  • Seite 15: Ausfallsignal

    Proline Promass P 300 Relaisausgang Funktion Schaltausgang Ausführung Relaisausgang, galvanisch getrennt Schaltverhalten Wahlweise einstellbar: • NO (normaly open), Werkeinstellung • NC (normaly closed) Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen •...
  • Seite 16 Proline Promass P 300 Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes • Letzter gültiger Wert Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4…20 mA gemäß NAMUR-Empfehlung NE 43 • 4…20 mA gemäß US • Min. Wert: 3,59 mA •...

  • Seite 17: Ex-Anschlusswerte

    Proline Promass P 300 Schnittstelle/Protokoll • Via digitale Kommunikation: – HART-Protokoll – FOUNDATION Fieldbus – PROFIBUS PA – Modbus RS485 • Via Serviceschnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Weitere Informationen zur Fernbedienung →  84 Webserver Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen...

  • Seite 18: Schleichmengenunterdrückung

    Proline Promass P 300 Bestellmerkmal Ausgangstyp Sicherheitstechnische Werte "Ausgang; Eingang 2"; Ausgang; Eingang 2 Ausgang; Eingang 3 "Ausgang; Eingang 3" 24 (+) 25 (–) 22 (+) 23 (–) Option I Stromeingang 4…20 mA = 30 V = 250 V Option J...

  • Seite 19: Protokollspezifische Daten

    Proline Promass P 300 Protokollspezifische Daten HART Hersteller-ID 0x11 Gerätetypkennung 0x3B HART-Protokoll Revision Gerätebeschreibungsdateien Informationen und Dateien unter: (DTM, DD) www.endress.com Bürde HART Min. 250 Ω Dynamische Variablen Auslesen der Dynamischen Variablen: HART Kommando 3 Die Messgrößen können den dynamischen Variablen frei zugeordnet werden.
  • Seite 20 Proline Promass P 300 Ausgangswerte Analog Input 1…8 (vom Messgerät zum Automa- • Massefluss tisierungssystem) • Volumenfluss • Normvolumenfluss • Trägermessstoff Massefluss • Zielmessstoff Massefluss • Dichte • Normdichte • Konzentration • Temperatur • Trägerrohrtemperatur • Elektroniktemperatur • Stromeingang ...
  • Seite 21 Proline Promass P 300 Konfiguration der Gerätead- • DIP-Schalter auf dem I/O-Elektronikmodul resse • Vor-Ort-Anzeige • Via Bedientools (z.B. FieldCare) Kompatibilität zum Bei einem Geräteaustausch unterstützt das Messgerät Promass 300 grund- Vorgängermodell sätzlich die Kompatibilität der zyklischen Daten zu den Vorgängermodellen.
  • Seite 22 Expert Information Parameter, die Informationen über den Zustand Keine Ausgabewerte Transducer Block des Geräts geben. (TRDEXPIN) Service Sensor Trans- Parameter, die nur durch den Endress+Hauser Keine Ausgabewerte ducer Block Service bedient werden können. (TRDSRVS) Service Information Parameter, die dem Endress+Hauser Service...

  • Seite 23: Funktionsblöcke

    Proline Promass P 300 Block Inhalt Ausgabewerte Heartbeat Results 3 Informationen über die Ergebnisse der Verifika- Keine Ausgabewerte Transducer Block tion. (TRDHBTR3) Heartbeat Results 4 Informationen über die Ergebnisse der Verifika- Keine Ausgabewerte Transducer Block tion. (TRDHBTR4) Funktionsblöcke Block Anzahl Ausführungszeiten...
  • Seite 24 Proline Promass P 300 Block Anzahl Ausführungszeiten Prozessgrößen (Channel) Blöcke Multiple Digital 5 ms Channel_DO (122) Output Block • Wert 1: Reset Sum.-zähler 1 (MDO) • Wert 2: Reset Sum.-zähler 2 • Wert 3: Reset Sum.-zähler 3 • Wert 4: Messwertunterdrü- ckung •...

  • Seite 25: Energieversorgung

    Proline Promass P 300 Energieversorgung Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge HART Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) 26 (+) 27 (–) 24 (+) 25 (–) 22 (+) 23 (–) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →...

  • Seite 26: Pinbelegung Gerätestecker

    Proline Promass P 300 Pinbelegung Gerätestecker PROFIBUS PA Belegung Codierung Stecker/Buchse PROFIBUS PA + Stecker Erdung PROFIBUS PA – nicht belegt FOUNDATION Fieldbus Belegung Codierung Stecker/Buchse Signal + Stecker Signal – Erdung nicht belegt Versorgungsspannung Bestellmerkmal Klemmenspannung Frequenzbereich "Energieversorgung" Option D DC 24 V ±20%...

  • Seite 27: Anschlussbeispiele

    Proline Promass P 300 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 81 82 83 81 82 83 A0027518 Abgesetztes Anzeige- und Bedienmodul DKX001 Verbindungskabel Messgerät Abgesetztes Anzeige- und Bedienmodul DKX001 →  95 Anschlussbeispiele Stromausgang 4…20 mA HART 4...20 mA A0029055 ...
  • Seite 28 Proline Promass P 300 4...20 mA A0028762  3 Anschlussbeispiel für Stromausgang 4…20 mA HART (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Spannungsversorgung Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten →  34 Analoges Anzeigeinstrument: Maximale Bürde beachten →  12...
  • Seite 29 Proline Promass P 300 PROFIBUS-PA A0028768  5 Anschlussbeispiel für PROFIBUS-PA Automatisierungssystem (z.B. SPS) Segmentkoppler PROFIBUS PA Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter Endress+Hauser...
  • Seite 30 Proline Promass P 300 FOUNDATION Fieldbus A0028768  6 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter...
  • Seite 31 Proline Promass P 300 Stromausgang 4-20 mA 4...20 mA A0028758  8 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer 4...20 mA A0028759  9 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B.
  • Seite 32 Proline Promass P 300 Schaltausgang A0028760  11 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  13 Doppelimpulsausgang A0029280  12 Anschlussbeispiel für Doppelimpulsausgang (aktiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS) Messumformer: Eingangswerte beachten →  14...

  • Seite 33: Potenzialausgleich

    Proline Promass P 300 Relaisausgang A0028760  14 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  15 Stromeingang A0028915  15 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)

  • Seite 34: Kabeleinführungen

    Proline Promass P 300 Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6…12 mm (0,24…0,47 in) • Gewinde für Kabeleinführung: – NPT ½" – G ½" – M20 • Gerätestecker für digitale Kommunikation: M12 Nur für bestimmte Geräteausführungen verfügbar →  25.
  • Seite 35 Proline Promass P 300 Impuls-/Frequenz-/Schaltausgang Normales Installationskabel ausreichend. Doppelimpulsausgang Normales Installationskabel ausreichend. Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Verbindungskabel Messumformer - Abgesetztes Anzeige- und Bedienmodul DKX001 Standardkabel Ein Standardkabel ist als Verbindungskabel verwendbar.

  • Seite 36: Leistungsmerkmale

    Proline Promass P 300 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Wasser mit +15…+45 °C (+59…+113 °F) bei 2…6 bar (29…87 psi) • Angaben laut Kalibrationsprotokoll • Angaben zur Messabweichung basieren auf akkreditierten Kalibrieranlagen, die auf ISO 17025 rückgeführt sind.

  • Seite 37: Wiederholbarkeit

    Proline Promass P 300 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 18 000 1 800 45 000 4 500 2 250 70 000 7 000 3 500 1 400 US-Einheiten 1:10 1:20 1:50 1:100 1:500...

  • Seite 38: Einfluss Messstofftemperatur

    Proline Promass P 300 Einfluss Messstofftempera- Massefluss und Volumenfluss Bei einer Temperaturdifferenz zwischen der Temperatur beim Nullpunktabgleich und der Prozess- temperatur, beträgt die Messabweichung der Messaufnehmer typisch ±0,0002 % vom Endwert/°C (±0,0001 % vom Endwert/°F). Dichte Bei einer Temperaturdifferenz zwischen der Dichte-Kalibriertemperatur und der Prozesstemperatur, beträgt die Messabweichung der Messaufnehmer typisch ±0,0001 g/cm...

  • Seite 39: Montage

    Proline Promass P 300 Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate Durchflussrate maximale Messabweichung in % v.M. ZeroPoint ⋅ ± BaseAccu ³ BaseAccu A0021339 A0021332 ZeroPoint ZeroPoint ⋅ ⋅ ± < BaseAccu MeasValue A0021333 A0021334 Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate Durchflussrate maximale Wiederholbarkeit in % v.M.

  • Seite 40: Einbaulage

    Proline Promass P 300 Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung. Rohrver- engungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite verhin- dern das Leerlaufen des Messaufnehmers während der Messung. A0028773 ...

  • Seite 41: Ein- Und Auslaufstrecken

    Proline Promass P 300 Einbaulage Empfehlung Horizontale Einbaulage Messumfor- merkopf unten Ausnahme: →  18,  41 A0015590 Horizontale Einbaulage Messumfor- merkopf seitlich A0015592 Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini- male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
  • Seite 42 Proline Promass P 300 A0016583 Exzentrischer Clamp-Anschluss Hinweisschild "Oben" kennzeichnet welche Seite oben ist Gerät entsprechend den Hygienerichtlinien neigen. Gefälle: ca. 2 ° oder 35 mm/m (0.42 in/feet) Line auf der Unterseite kennzeichnet den niedrigsten Punkt beim exzentrischen Prozessanschluss. Messumformer Befestigung mit Rohrschellen bei Hygieneanschlüssen...

  • Seite 43: Umgebung

    Außerhalb des Temperaturbereichs kann die Ablesbarkeit der Vor-Ort- Anzeige beeinträchtigt sein. ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube können Sie bei Endress+Hauser bestellen: →  95 Lagerungstemperatur –50…+80 °C (–58…+176 °F) DIN EN 60068-2-38 (Prüfung Z/AD) Klimaklasse...

  • Seite 44: Stoßfestigkeit

    Proline Promass P 300 Stoßfestigkeit Stoß durch raue Handhabung in Anlehnung an IEC 60068-2-31 Innenreinigung • CIP-Reinigung • SIP-Reinigung • Reinigung mit Molchen Optionen Öl und fettfreie Ausführung für mediumberührende Teile, ohne Abnahmeprüfzeugnis Bestellmerkmal "Dienstleistung", Option HA Elektromagnetische Verträg- Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21) lichkeit (EMV) Details sind aus der Konformitätserklärung ersichtlich.
  • Seite 45 Proline Promass P 300 Temperaturbereiche der Druck-Temperatur-Kurve: Standard –50…+150 °C (–58…+302 °F) Erweiterete Temperatur +150…+205 °C (+302…+401 °F) Bestellmerkmal "Messrohr Mate- rial", Option TD, TG Flansch in Anlehnung an EN 1092-1 (DIN 2501) [psi] [bar] PN 40 [°C] [° ] F A0027769-DE ...
  • Seite 46 Proline Promass P 300 Flansch DIN 11864-2 Form A [psi] [bar] DN 8...40 ≥DN 50 [°C] [°F] A0027781-DE  22 Mit Flanschwerkstoff 1.4435 (316L) Flansch Neumo BioConnect, BBS [psi] [bar] [°C] [°F] A0027782-DE  23 Mit Flanschwerkstoff 1.4435 (316L) Gewindestutzen DIN 11851...
  • Seite 47 Proline Promass P 300 Gewindestutzen DIN 11864-1 Form A [psi] [bar] DN 8...40 ≥DN 50 [°C] [°F] A0027784-DE  25 Mit Anschlusswerkstoff 1.4435 (316L) Gewindestutzen ISO 2853 [psi] [bar] [°C] [°F] A0027785-DE  26 Mit Anschlusswerkstoff 1.4435 (316L) Gewindestutzen SMS 1145...

  • Seite 48: Nenndruck Schutzbehälter

    Proline Promass P 300 Klemmverbindungen DIN 11864-3 Form A [psi] [bar] DN 8...40 ≥DN 50 [°C] [°F] A0027784-DE  28 Mit Anschlusswerkstoff 1.4435 (316L) Tri-Clamp; Klemmverbindung ISO 2852, DIN 32676, BBS, Neumo BioConnect Die Clamp-Anschlüsse sind bis zu einem maximalen Druck von 16 bar (232 psi) geeignet. Die Ein- satzgrenzen des verwendeten Clamp-Klemmbügels und der verwendeten Dichtung sind zu beachten,...

  • Seite 49: Druckverlust

    Proline Promass P 300 • Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts • Für die häufigsten Anwendungen sind 20…50 % des maximalen Endwerts als ideal anzusehen • Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen: Strömungsgeschwindigkeit <...

  • Seite 50: Beheizung

    Bei einigen Messstoffen muss darauf geachtet werden, dass im Bereich des Messaufnehmers kein Wärmeverlust stattfindet. Beheizungsmöglichkeiten • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar →  95. Endress+Hauser...

  • Seite 51: Vibrationen

    Proline Promass P 300 HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Umformergehäuses nicht höher ist als 80 °C (176 °F). ‣ Gewährleisten, dass am Umformerhals eine genügend grosse Konvektion vorhanden ist. ‣...

  • Seite 52: Konstruktiver Aufbau

    Proline Promass P 300 Konstruktiver Aufbau Abmessungen in SI-Einhei- Kompaktausführung A0029789 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 5,35 8,30 12,0 17,6 26,0 Bei Version ohne Vor-Ort-Anzeige: Werte - 30 mm Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Verwendung einer Halsrohrverlängerung für den erweiterten Temperaturbereich, Bestellmerkmal...
  • Seite 53 Proline Promass P 300 Bestellmerkmal "Gehäuse", Option B "Rostfrei, hygienisch" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 5,35 8,30 12,0 17,6 26,0 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Verwendung einer Halsrohrverlängerung für den erweiterten Temperaturbereich, Bestellmerkmal "Sensoroption", Option CG und Bestellmerkmal "Messrohr Material", Option TD, TG: Werte +70 mm...
  • Seite 54 Proline Promass P 300 Flanschanschlüsse Festflansch EN 1092-1, ASME B16.5, JIS B2220 A0015621 Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch in Anlehnung an EN 1092-1 (DIN 2501): PN 40 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option D2W [mm] [mm] [mm]...
  • Seite 55 Proline Promass P 300 Flansch JIS B2220: 20K 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option NEW [mm] [mm] [mm] [mm] [mm] [mm] [mm] 4 × Ø15 16,0 4 × Ø15 16,0 4 × Ø19 17,5 4 × Ø19 20,0 8 × Ø19 27,5 Oberflächenrauhigkeit (Flansch): Ra 3,2…6,3 µm...
  • Seite 56 Proline Promass P 300 Festflansch DIN 11864-2 A0015627  30 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch DIN 11864-2 Form A, zu Rohr nach DIN 11866 Reihe A, Bundflansch 1.4435 (316L)
  • Seite 57 Proline Promass P 300 Festflansch BBS A0016910  31 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 BBS Flansch klein (steril orbital), zu Rohr nach DIN 11866 Reihe A, Nutflansch 1.4435 (316L)
  • Seite 58 Proline Promass P 300 Festflansch Neumo BioConnect A0016907  32 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch Neumo BioConnect, zu Rohr nach DIN 11866 Reihe A, Flansch mit Rücksprung 1.4435 (316L)
  • Seite 59 Proline Promass P 300 Klemmverbindungen Tri-Clamp DN 8, 15 (¾", ½") DN 25 (1") ≥ A0023342  33 Maßeinheit mm (in) Längentoleranz Maß L in mm: +1,5 / –2,0 Tri-Clamp, zu Rohr nach DIN 11866 Reihe C 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option FHW...
  • Seite 60 Proline Promass P 300 1" Tri-Clamp, zu Rohr nach DIN 11866 Reihe C 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option FPW Clamp [mm] [in] [mm] [mm] [mm] 50,4 22,10 50,4 22,10 0,76 µm: Bestellmerkmal "Messrohr Material", Option BB, TD 0,38 µm elektropoliert: Bestellmerkmal "Messrohr Material", Option BC, TG Der Anschluss entspricht den hygienischen Clamp-Abmessungen nach ASME BPE.
  • Seite 61 Proline Promass P 300 Klemmstutzen DIN 32676, zu Rohr nach DIN 11866 Reihe A 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option KPW [mm] [mm] [mm] [mm] 64,0 50,00 0,76 µm: Bestellmerkmal "Messrohr Material", Option BB, TD 0,38 µm elektropoliert: Bestellmerkmal "Messrohr Material", Option BC, TG Klemmstutzen ISO 2852 , zu Rohr nach ISO 2037 1.4435 (316L)
  • Seite 62 Proline Promass P 300 Klemmverbindung DIN 11864-3 A0016903  34 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Clamp DIN 11864-3 Form A, zu Rohr nach DIN 11866 Reihe A, Bundstutzen 1.4435 (316L)
  • Seite 63 Proline Promass P 300 BBS Quick-Connect (steril orbital), zu Rohr nach DIN 11866 Reihe A, Nutstutzen 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option BSE [mm] [mm] [mm] [mm] 25,0 10,00 50,5 16,00 50,5 26,00 64,0 38,00 77,5 50,00 0,76 µm: Bestellmerkmal "Messrohr Material", Option BB, TD 0,38 µm elektropoliert: Bestellmerkmal "Messrohr Material", Option BC, TG...
  • Seite 64 Proline Promass P 300 Clamp, Neumo BioConnect, zu Rohr nach DIN 11866 Reihe A, Clampstutzen mit Rücksprung 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option BSA [mm] [mm] [mm] [mm] 25,0 10,00 25,0 16,00 50,4 26,00 64,0 38,00 77,4 50,00 0,76 µm: Bestellmerkmal "Messrohr Material", Option BB, TD 0,38 µm elektropoliert: Bestellmerkmal "Messrohr Material", Option BC, TG...
  • Seite 65 Proline Promass P 300 Klemmstutzen exzentrisch ISO 2852, zu Rohr nach DIN11866 Reihe B 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option JEC [mm] [mm] [mm] [mm] 64,0 44,30 0,76 µm: Bestellmerkmal "Messrohr Material", Option BB, TD 0,38 µm elektropoliert: Bestellmerkmal "Messrohr Material", Option BC, TG Weitere Informationen "Exzentrische Clamps"...
  • Seite 66 Proline Promass P 300 Klemmverbindung exzentrisch BBS A0016909  38 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 BBS Quick-Connect (steril orbital) exzentrisch, zu Rohr nach DIN11866 Reihe A, Nutstutzen 1.4435 (316L)
  • Seite 67 Proline Promass P 300 Klemmverbindung exzentrisch Neumo BioConnect A0016906  39 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Klemmverbindung exzentrisch Neumo BioConnect 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option BEA [mm]...
  • Seite 68 Proline Promass P 300 Gewindestutzen DIN 11851, zu Rohr nach DIN 11866 Reihe A 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option KCW [mm] [mm] [mm] [mm] Rd 34 × ¹⁄₈ Rd 34 × ¹⁄₈ Rd 52 × ¹⁄₆ Rd 65 × ¹⁄₆...
  • Seite 69 Proline Promass P 300 BBS Gewindestutzen (steril orbital), zu Rohr nach DIN 11866 Reihe A 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option BSC [mm] [mm] [mm] [mm] M22 ×1,5 10,00 M30 × 2 16,00 M42 × 2 26,00 M52 × 2 38,00 M68 ×...
  • Seite 70 Proline Promass P 300 Gewindestutzen ISO 2853, zu Rohr nach ISO 2037 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option JSD [mm] [mm] [mm] [mm] 50,65 35,60 64,10 48,60 0,76 µm: Bestellmerkmal "Messrohr Material", Option BB, TD 0,38 µm elektropoliert: Bestellmerkmal "Messrohr Material", Option BC, TG Zubehör...
  • Seite 71 Proline Promass P 300 Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921  41 Maßeinheit mm (in) Externe WLAN-Antenne 93 (3.6) 68 (2.7) 161 (6.3) A0028923  42 Maßeinheit mm (in) Endress+Hauser...

  • Seite 72: Abmessungen In Us-Einheiten

    Proline Promass P 300 Abmessungen in US-Einhei- Kompaktausführung A0029786 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 7,87 5,55 2,32 6,65 2,68 3,98 0,211 10,47 14,72 4,25 ½ 7,87...
  • Seite 73 Proline Promass P 300 Bestellmerkmal "Gehäuse", Option B "Rostfrei, hygienisch" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 7,72 5,31 6,93 4,13 0,211 10,43 14,69 4,25 ½ 7,72 5,31 6,93 4,13 0,33 10,43 14,69 4,25...
  • Seite 74 Proline Promass P 300 Festflansch Neumo BioConnect A0016907  43 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in inch: +0,06 / –0,08 Flansch Neumo BioConnect; zu Rohr nach DIN 11866 Reihe A; Flansch mit Rücksprung 1.4435 (316L)
  • Seite 75 Proline Promass P 300 Tri-Clamp; zu Rohr nach DIN 11866 Reihe C 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option FHW Clamp [in] [in] [in] [in] [in] ³⁄₈ ½ 0,98 0,37 14,25 ½ ¾ 0,98 0,62 18,35 1,98 0,87 23,86 1½ 1 ½...
  • Seite 76 Proline Promass P 300 Tri-Clamp exzentrisch; zu Rohr nach DIN 11866 Reihe C 1.4435 (316L) Bestellmerkmal "Pro- Clamp [in] zessanschluss", Option [in] [in] [in] [in] 2,52 1,87 33,86 30 µin: Bestellmerkmal "Messrohr Material", Option BB, TD 15 µin elektropoliert: Bestellmerkmal "Messrohr Material", Option BC, TG Weitere Informationen "Exzentrische Clamps"...
  • Seite 77 Proline Promass P 300 Klemmverbindung exzentrisch Neumo BioConnect A0016906  46 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in inch: +0,06 / –0,08 Klemmverbindung exzentrisch Neumo BioConnect 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option BEA [in]...
  • Seite 78 Proline Promass P 300 Gewindestutzen SMS 1145 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option SAW [in] [in] [in] [in] ³⁄₈ Rd 40 × ¹⁄₆ 0,89 14,25 ½ Rd 40 × ¹⁄₆ 0,89 18,35 Rd 40 × ¹⁄₆ 0,89 23,86 1½ Rd 60 × ¹⁄₆...

  • Seite 79: Gewicht

    Proline Promass P 300 Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921  48 Maßeinheit mm (in) Externe WLAN-Antenne 93 (3.6) 68 (2.7) 161 (6.3) A0028923  49 Maßeinheit mm (in) Messumformerausführung für den Ex-Bereich: +2 kg (+4,4 lbs) Gewicht Alle Werte (Gewicht) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen.

  • Seite 80: Werkstoffe

    Proline Promass P 300 Gewicht in US-Einheiten Gewicht [lbs] [in] ½ 1½ Werkstoffe Messumformergehäuse Bestellmerkmal "Gehäuse": Option A "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet Fensterwerkstoff Bestellmerkmal "Gehäuse": Option A "Alu, beschichtet": Glas Kabeleinführungen/-verschraubungen A0028352  50 Mögliche Kabeleinführungen/-verschraubungen Kabeleinführung mit Innengewinde M20 × 1,5 Kabelverschraubung M20 ×...

  • Seite 81: Messaufnehmergehäuse

    Proline Promass P 300 Gerätestecker Elektrischer Anschluss Werkstoff Stecker M12x1 • Buchse: Rostfreier Stahl, 1.4404 (316L) • Kontaktträger: Polyamid • Kontakte: Messing vergoldet Messaufnehmergehäuse • Säuren- und laugenbeständige Außenoberfläche • Rostfreier Stahl, 1.4301 (304) Messrohre Rostfreier Stahl, 1.4435 (316L) Prozessanschlüsse •...

  • Seite 82: Prozessanschlüsse

    Proline Promass P 300 Prozessanschlüsse • Festflanschanschlüsse: – EN 1092-1 (DIN 2501) Flansch – EN 1092-1 (DIN 2512N) Flansch – ASME B16.5 Flansch – JIS B2220 Flansch – DIN 11864-2 Form A Flansch, DIN11866 Reihe A, Bundflansch – BBS Flansch klein (steril orbital), DIN11866 Reihe A, Nutflansch –...

  • Seite 83: Sprachen

    Proline Promass P 300 Effizientes Diagnoseverhalten erhöht die Verfügbarkeit der Messung • Behebungsmaßnahmen sind via Gerät und in den Bedientools abrufbar • Vielfältige Simulationsmöglichkeiten, Logbuch zu eingetretenen Ereignissen und optional Linien- schreiberfunktionen Sprachen Bedienung in folgenden Landessprachen möglich: • Via Vor-Ort-Bedienung Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Polnisch, Rus-...

  • Seite 84: Fernbedienung

    Proline Promass P 300 A0026786  52 Bedienung via abgesetztem Anzeige- und Bedienmodul DKX001 Anzeige- und Bedienelemente Die Anzeige- und Bedienelemente entsprechen dem des Anzeigemoduls →  83. • Bei Verwendung des abgesetzten Anzeige- und Bedienmoduls DKX001 wird das Messgerät immer mit einem Blinddeckel ausgeliefert.
  • Seite 85 Proline Promass P 300 A0028747  53 Möglichkeiten der Fernbedienung via HART-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) mit COM DTM "CDI Com- munication TCP/IP"...
  • Seite 86 Proline Promass P 300 A0028837  55 Möglichkeiten der Fernbedienung via FOUNDATION Fieldbus Netzwerk Automatisierungssystem Computer mit FOUNDATION Fieldbus Netzwerkkarte Industrienetzwerk High Speed Ethernet FF-HSE Netzwerk Segmentkoppler FF-HSE/FF-H1 FOUNDATION Fieldbus FF-H1 Netzwerk Versorgung FF-H1 Netzwerk T-Verteiler Messgerät Via PROFIBUS PA Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS PA verfügbar.

  • Seite 87: Serviceschnittstelle

    Proline Promass P 300 Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Ausgang verfüg- bar. A0029437  57 Möglichkeiten der Fernbedienung via Modbus-RS485-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.

  • Seite 88: Unterstützte Bedientools

    Proline Promass P 300 A0028839 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.

  • Seite 89: Webserver

    Proline Promass P 300 Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools FieldCare SFE500 Notebook, PC oder Tab- • Serviceschnittstelle →  97 let mit Microsoft Wind- CDI-RJ45 ows-System • WLAN-Schnittstelle • Feldbus-Protokoll Device Xpert Field Xpert SFX Feldbus-Protokoll HART Betriebsanleitung BA01202S...

  • Seite 90: Zusatzinformationen Speicherkonzept

    Proline Promass P 300 Zusatzinformationen Speicherkonzept Es gibt verschiedene Speicher, in denen Gerätedaten gespeichert und vom Gerät genutzt werden: Gerätespeicher T-DAT S-DAT Verfügbare • Ereignishistorie wie z.B. Diagnoseereig- • Messwertspeicher (Bestelloption • Messaufnehmerdaten: Durchmesser etc. Daten nisse „Extended HistoROM“) • Seriennummer •...

  • Seite 91: Zertifikate Und Zulassungen

    Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätserklärung aufge- führt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communica- tions and Media Authority (ACMA)".

  • Seite 92: Lebensmitteltauglichkeit

    Proline Promass P 300 IS (Ex i) und XP (Ex d) • Class I, III, III Division 1 Groups A-G • Class I, III, III Division 1 Groups C-G NI (Ex nA) Class I Division 2 Groups A-D Ex de •...

  • Seite 93: Druckgerätezulassung

    • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte mit dieser Kennzeichnung (mit PED) sind geeignet für folgende Messstoffarten: –...

  • Seite 94: Bestellinformationen

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.

  • Seite 95: Heartbeat Technology

    • Ausgabe der Fluid-Konzentration mit Sondereinheiten (°Brix, °Baumé, °API, etc.) für Standardanwendungen. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 96: Kommunikationsspezifisches Zubehör

    Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen. Bei Verwendung von Öl als Heizmedium ist mit Endress+Hauser Rück- sprache zu halten.  Für Einzelheiten: Betriebsanleitung BA00099D Kommunikationsspezifisches Zubehör...

  • Seite 97: Servicespezifisches Zubehör

    Proline Promass P 300 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durch- flussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwindigkeit und Messgenauigkeiten.

  • Seite 98: Ergänzende Dokumentation

    Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2- D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Teil 1 von 2 Messaufnehmer Messgerät...

  • Seite 99: Eingetragene Marken

    Eingetragene Marke der Firma Ladish & Co., Inc., Kenosha, USA Applicator ® , FieldCare ® , DeviceCare ® , Field Xpert , HistoROM ® , TMB ® , Heartbeat Techno- logy Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe Endress+Hauser...
  • Seite 100 www.addresses.endress.com...
