4.1.1. Câblage

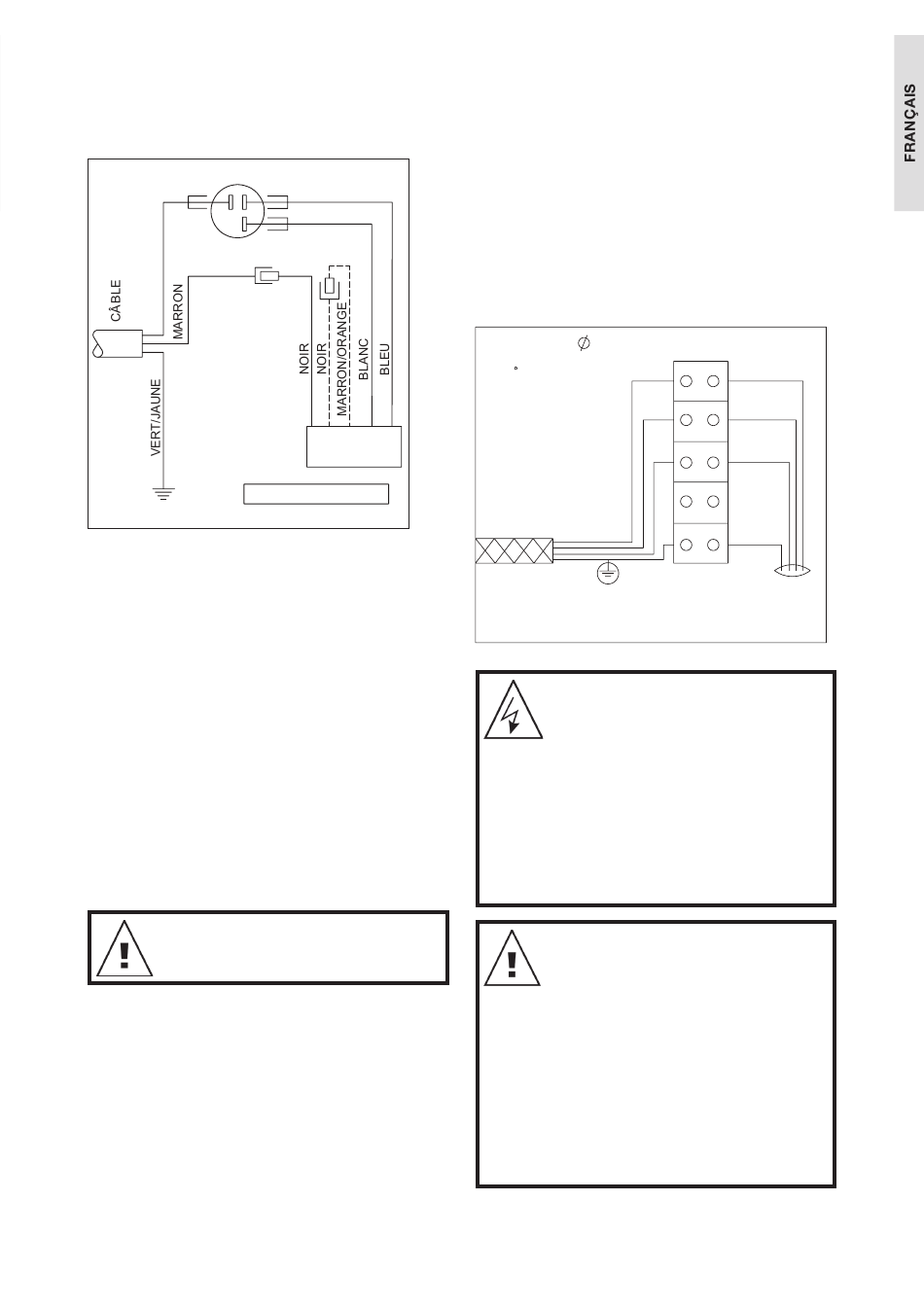

Consultez le schéma ci-dessous pour des
informations sur l'installation correcte votre pompe.
CONDENSATEUR
BLEU
E
PIÈCE N°13567
Figure 4.1
Tous les modèles mono-phasés Silensor disposent
d'une protection thermique manuelle intégrée
réglable contre les surcharges, à savoir qu'une
surcharge thermique subie par le moteur pourrait
provoquer des dommages thermiques au circuit
ouvert et éteindre le moteur, il ne se ré-enclenchera
pas et le moteur ne sera pas remis en marche
jusqu'à ce que l'alimentation électrique du moteur
ait été coupée avant d'être remis sous tension.
4.2 Connexions triphasées
Les modèles triphasés sont conçus pour être
raccordés à une alimentation nominale de 400V, mais
doivent être câblés avec un contacteur avec des
surcharges « rapides » (ou M10) réglées à 4,3A.
Davey recommande l'utilisation de surcharges ayant
également la capacité de détecter un « phasage
simple » ou un « phasage réduit » de l'alimentation.
REMARQUE : Les moteurs triphasés
ne sont pas dotés de condensateurs
dans le couvercle du condensateur.
1. Brancher les câbles joints à la prise
de courant triphasée, en prenant
soin de brancher les bons fils.
2. Vérifier la bonne rotation de la pompe en :
Retirant le boulon et la rondelle (1) à l'arrière
de la pompe à l'aide d'une douille de ½" avant
d'enlever le couvercle arrière de la pompe (2).
3. Vérifier que le câblage triphasé soit correct
en branchant le câble d'alimentation et
faire en sorte que l'arbre du moteur tourne
correctement dans le sens horaire. Une flèche
directionnelle se situe sur le capot arrière (5).
4. Ajuster soigneusement les câbles et le bloc
5. Replacer le couvercle arrière de la pompe et
4.2.1. Câblage
Consultez le schéma ci-dessous pour des
informations sur l'installation correcte votre pompe.
P/N 13968
MOTEUR
Connecté aux contacteurs
avec des déclencheurs
rapides en cas de surcharge
N.B : DOIT ÊTRE BRANCHÉ À L'EXTÉRIEUR
CONFORMÉMENT AUX SPÉCIFICATIONS DE L'AUTORITÉ
LOCALE RESPONSABLE DES INSTALLATIONS
ÉLECTRIQUES PAR UN ÉLECTRICIEN QUALIFIÉ
Figure 4.2
Voir les Figures 4.3 et 4.4 au verso.
77
terminal à l'arrière du compartiment du
condensateur, en veillant à ce que tous les
fils soient logés afin que le couvercle arrière
ne pince pas les fils une fois monté
le fixer avec le boulon et la rondelle. S'assurer
que la pompe ne pose pas sur le câble.
400V AC 3 Configuration du câblage
du moteur
E
REMARQUE : MODÈLES
TRIPHASÉS UNIQUEMENT
Avant de finaliser les raccordements
électriques et avant d'amorcer
la pompe, vérifiez que le moteur
tourne dans le sens de la flèche
(dans le sens des aiguilles d'une
montre lorsque l'axe est vu de
l'extrémité de connexion du
câblage). Pour modifier la rotation,
inverser n'importe quels câbles
d'alimentation aux bornes du moteur.
Lorsque l'appareil est branché et
en fonctionnement, l'équilibre entre
les différentes phases devrait être
vérifié. L'écart devrait être de 5
%. « Rouler » les câbles pourrait
permettre d'améliorer un petit
déséquilibre, mais un déséquilibre
majeur sera généralement attribué à
un déséquilibre quant à la puissance
d'entrée. Ce problème doit être résolu
avant que la pompe soit utilisée.
Raccordement de la tuyauterie - Les
raccords-écrous doivent être serrés à
la main. Vous n'avez besoin d'aucun
produit d'étanchéité, colle ni silicone.
Rouge
Noir
Bleu
Terra
Câbles
du moteur
