FXDA10~63A2VEB
VRV System Klimagerät
4P599621-1B – 2022.02
a b
c

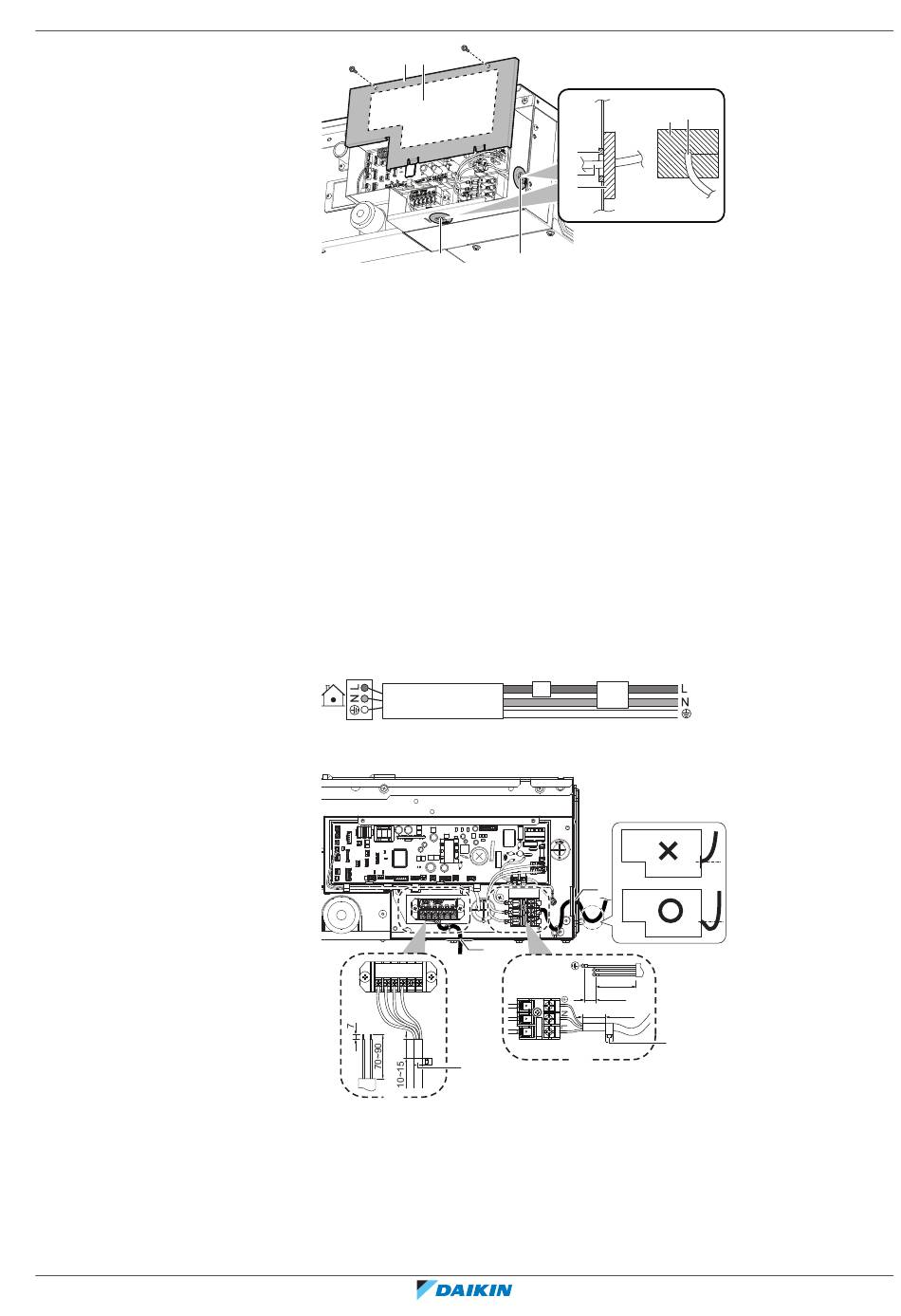

A Innerhalb des Geräts
B Außerhalb des Geräts
a Wartungsblende
b Schaltplan
c Anschluss des Übertragungs- und Benutzerschnittstelle
d Stromversorgung anschließen
e Kabelöffnung
f Draht
g Dichtungsmaterial (Zubehör)
2 Kabel der Benutzerschnittstelle: Das Kabel durch den Rahmen führen und an
der Klemmleiste anschließen (Symbole P1, P2).
3 Übertragungskabel: Das Kabel durch den Rahmen führen und an die
Klemmleiste anschließen (darauf achten, dass die Symbole F1, F2 mit den
Symbolen auf der Außeneinheit übereinstimmen). Das Übertragungskabel mit
dem Benutzerschnittstellenkabel bündeln und mit einem Kabelbinder an der
Kabelhalterung befestigen.
4 Stromversorgungskabel: Das Kabel durch den Rahmen führen und an der
Klemmleiste anschließen (L, N, Erde). Kabel mit Kabelbinder an der
Kabelhalterung befestigen.
a Hauptschalter
b Fehlerstrom-Schutzschalter
P1P2 F1 F2
b
a Kabelöffnung
b Anschluss des Übertragungs- und Benutzerschnittstellenkabels
c Verkabelung der Stromversorgung
d Großer Kabelbinder (Zubehör)
X Nicht zulässig
O Zulässig
A B
e
f
g
d
a
b
a
a
70~90
10~20
10~15
c
d
18 Elektroinstallation
|
g f
d
