III.2 INSTALLATION AUF UNTERSCHRÄNKEN MIT EINER TIEFE VON BIS ZU 660mm

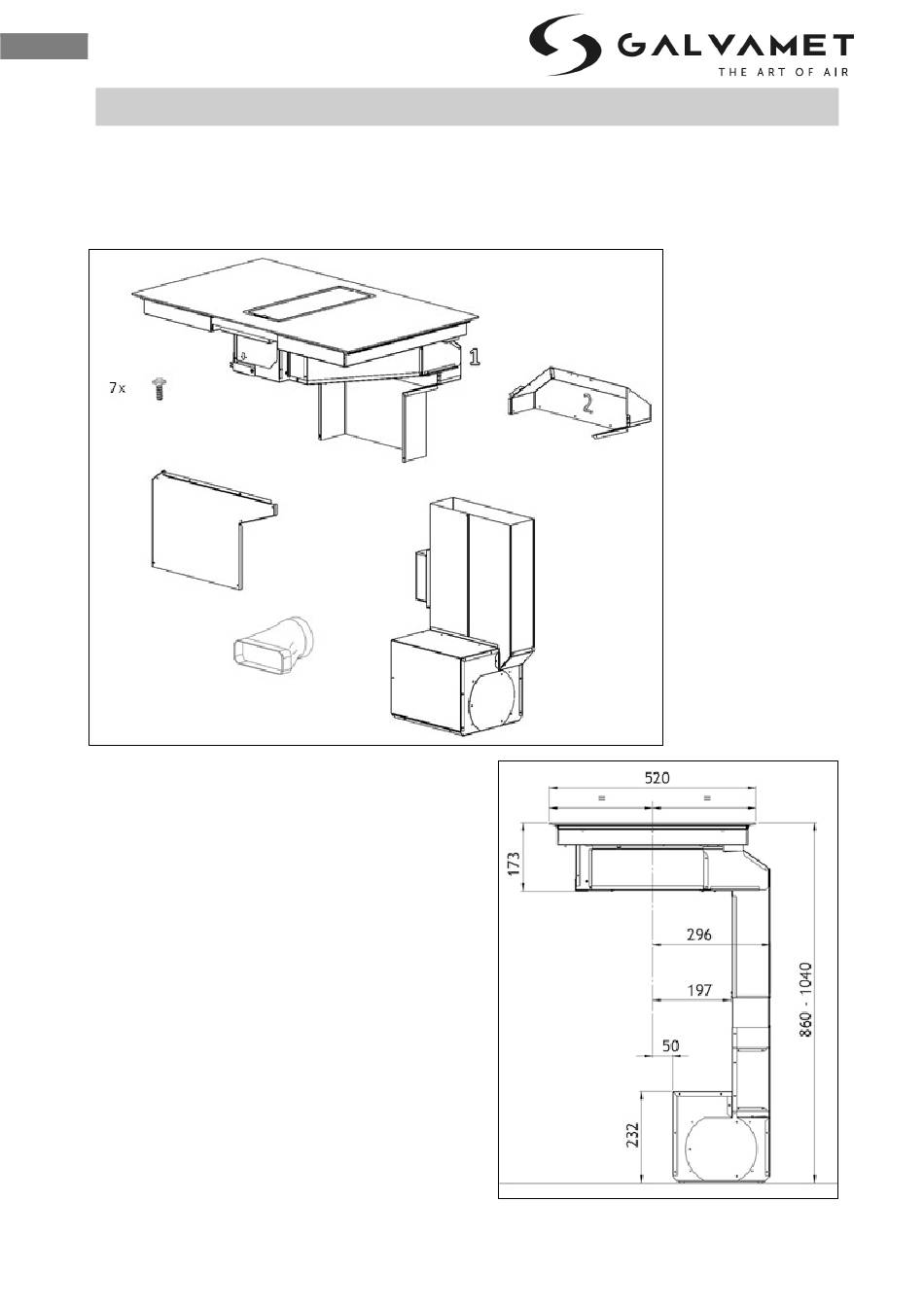

Nach dem Öffnen des Kartons blickt der Installateur auf die auf Abb. 3.2.1 dargestellten
Bauteile.
Diese sind wie auf diesen Seiten beschrieben zu montieren.
Das durch die Markierung „2" auf der
Rückwand gekennzeichnete
Ersatzverbindungsstück wird in dieser
Konfiguration nicht verwendet.
Die Abmessungen des Systems nach erfolgter
Installation sind auf Abb.3.2.2 aufgeführt.
Die Maße beziehen sich auf die Achse des
Induktionskochfelds und setzen eine bestimmte
Konfiguration
des
Schubladen und deren Abmessungen voraus.
Schranks,
eventueller
Abb. 3.2.1
Abb. 3.2.2
