Verdampferge
M3
bläse (Vdc)
POLARIS ALI GROUP S.R.L. A SOCIO UNICO
Via Cavalieri di Vittorio V., 25 - 32036 Sedico (BL) - Italy
Die Verdampfergebläse "M3" werden über die Leistungsplatine mit 12 Vdc
versorgt.
Es werden über 4 digitale Ausgänge vom Typ "NPN" 500 mA verwaltet.
Sie sind direkt an den 2-poligen Steckern Typ "JST B02B", sogenannte "FAN1",
"FAN2", "FAN3", angeschlossen.

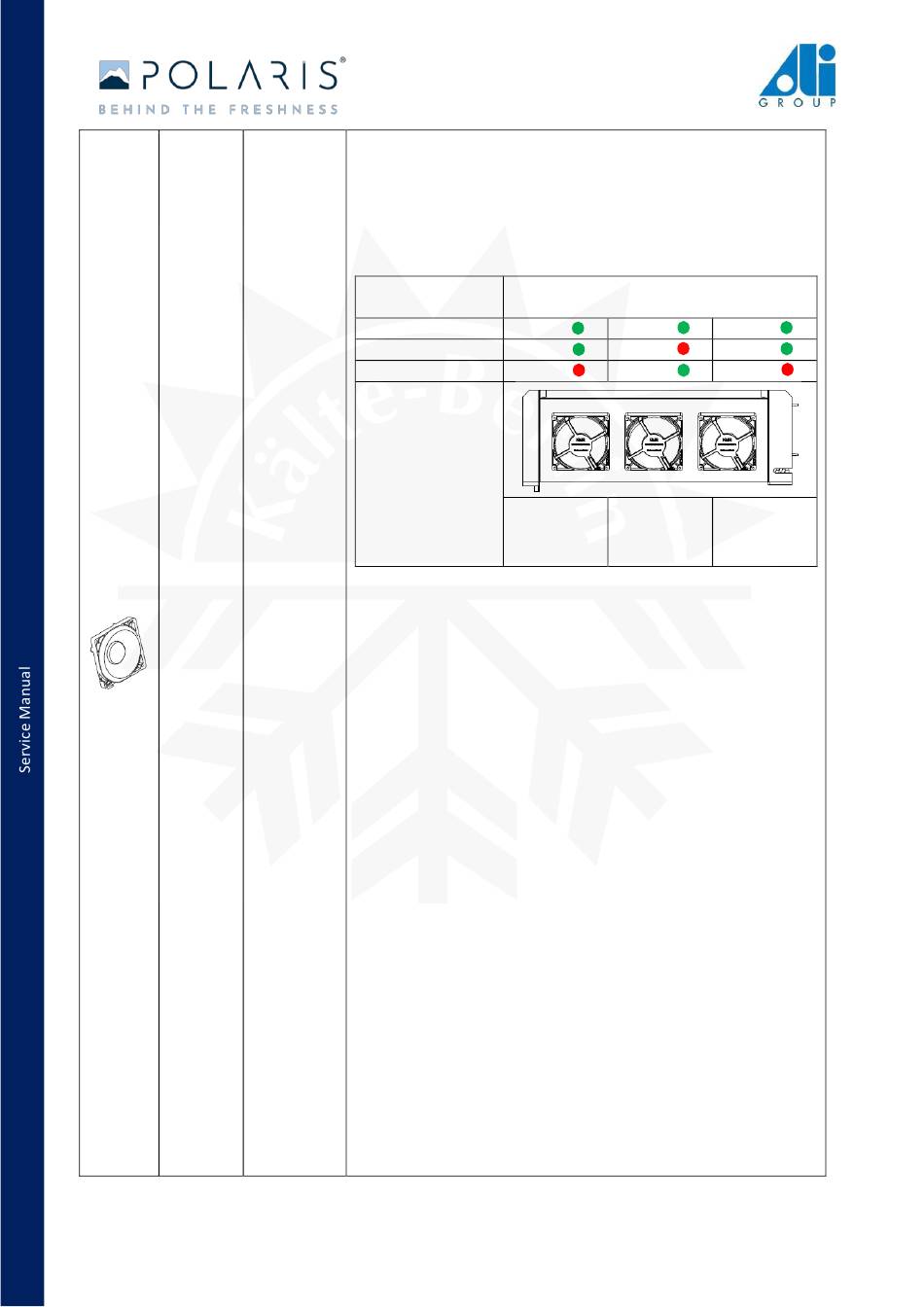

Entsprechend der in der folgenden Tabelle gewählten Geschwindigkeitsstufe
wird der Betrieb der einzelnen Gebläse aufgeführt:
GESCHWINDIGKEITSST
UFE
3./4. Stufe
2. Stufe
1. Stufe
ACHTUNG:
Beim Austausch der
Ventilatoren ist für die
korrekte Belüftung
darauf zu achten, dass
die zugeordnete
Position wie in der
Abbildung dargestellt
beibehalten wird.
Parameter, die das Gebläse verwalten:
▪
Ermöglicht die Verwaltung der Verdampfergebläse F01 (bei F01=0 sind die
Gebläse immer auf OFF);
▪
Set ON und OFF Ventilatoren, F03. Wenn die Kontrolle und die Verwaltung
der Feuchtigkeit nicht aktiviert sind, sind die Ventilatoren auf ON, wenn die
Verdampfertemperatur niedriger ist als der mit F03 eingestellte Wert.
Ventilatoren auf OFF, wenn die Verdampfertemperatur > = F03+5 ist.
▪
Verwaltung des Gebläses während der Abtauung, F05;
▪
Verzögerungszeit ON Ventilator ab Ende der Abtauung, F07;
▪
Zeit ON Ventilatoren während der Trocknungsphase mit Verdichter auf OFF,
F11. (Während der Trocknung führen die Gebläse ON-OFF-Zyklen von
insgesamt 1 Minute durch; dieser Parameter bestimmt die Dauer des ON-
Signals).
▪
Anzahl der am Gerät installierten Ventilatoren, F20.
▪
Feuchtigkeitswert, über dem die Ventilatoren ON sind, wenn eine
Entfeuchtung erforderlich ist, F21.
▪
∆T zwischen Kammer und Verdampfer für ON Ventilatoren, F33 (wenn die
Differenz zwischen Kammer- und Verdampfertemperatur > als F33 ist, sind
die Ventilatoren immer auf ON).
▪
Verzögerung OFF Ventilatoren ab OFF Verdichter, F34 (nur gültig, wenn
F36=1 zeitgesteuerte Abschaltung).
▪
∆T Verzögerung OFF Gebläse ab OFF Verdichter, F35 (gültig nur wenn F36=2
Abschaltung wegen Temperatur: Gebläse auf OFF, wenn die
Kammertemperatur - Verdampfungstemperatur > als F35 ist).
▪
Typologie Verzögerung OFF Ventilatoren ab OFF Verdichter, Parameter F36.
▪
Zeit OFF Ventilatoren bei Abwesenheit von Anfragen, I14 (wenn ungleich 0,
wird die maximale OFF-Zeit der Gebläse bestimmt. Nach Ablauf dieser Zeit
Gebläse auf ON für die Zeit von I15).
▪
Zeit ON Gebläse bei Abwesenheit von Anfragen, I15 (nach Ablauf dieser Zeit,
Gebläse auf OFF für die Zeit von I14).
▪
Dauer der Wartezeit ab Verdichter OFF, innerhalb des Zeitintervalls
▪
, ab OFF Verdichter, für die Verwaltung der Ventilatoren, F37.
▪
Zeit ON Ventilatoren innerhalb des von F37 definierten Intervalls, Parameter
F38.
18
"weiter zu INHALTSVERZEICHNIS"
STATUS VENTILATOREN
ON
ON
ON
OFF
OFF
ON
FAN2
FAN1
(links)
(mittig)
ON
ON
OFF
FAN3
(rechts)
