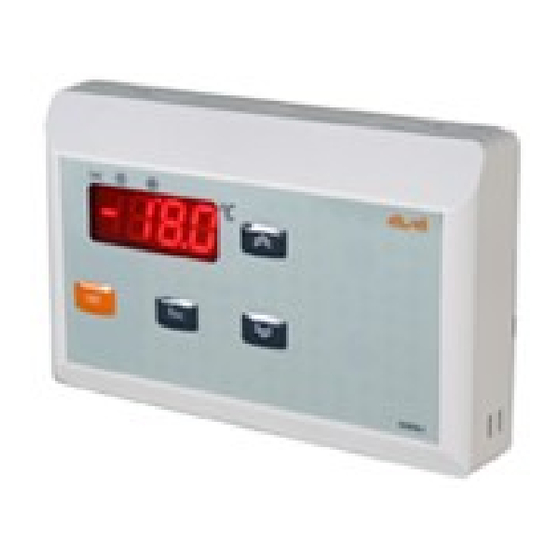

WM 971
Kurzanleitung
Einstellung Sollwert / Setpoint (Ausschalttemperatur):
„set"-Taste kurz drücken und wieder loslassen. Im Display erscheint „SEt".
Zum Anzeigen des Sollwerts erneut die Taste „set" kurz drücken. Der Sollwert erscheint auf
dem Display. Zum Ändern des Sollwerts innerhalb von 15 Sekunden die Tasten „UP" oder
„DOWN" betätigen.
Programmierung:
(Alle Parameter sind in 6 Kapitel / Register eingeteilt)
„set"-Taste für ca. 6 Sekunden drücken.
Im Display erscheint der Code des ersten Kapitels/Registers („CP").
Zum Durchgehen der übrigen Registerkarten die Tasten „UP" und „DOWN" benutzen.
- CP
(Compressor)
- dEF
(Defrost)
- FAn
(Fan)
- AL
(Alarm)
- diS
(Display)
- CnF
(Configuration)
Während der Anzeige dieses Codes (z.B. „CP") die „set"-Taste nochmals kurz drücken und es
erscheint der erste Parameter-Code aus diesem Kapitel/Register.
Zum Durchgehen der übrigen Parameter die Tasten „UP" und „DOWN" benutzen, zum Ändern
des Parameters die Taste „set" drücken und loslassen, dann den gewünschten Wert mit den
Tasten „UP" und „DOWN" eingeben, mit der Taste „set" bestätigen und dann zum nächsten
Parameter übergehen.
Wenn die Tastatur für mehr als 15 Sekunden nicht betätigt wird (Time-out) oder wenn die Taste
„fnc" einmal gedrückt wird, so wird der zuletzt auf dem Display angezeigte Wert bestätigt und
man kehrt zur vorausgehenden Anzeige zurück.
Manuelle Abtauung:
Zur manuellen Aktivierung des Abtauzyklussees die Taste „UP" für mehr als 5 Sekunden
gedrückt halten.
Anmerkung: Das Instrument immer aus- und wieder einschalten, wenn die Konfigurierung der
Parameter geändert worden ist.
NTC(PTC)
1/2021
KOMPRESSOR
ABTAUUNG
GEBLÄSE
ALARME
ANZEIGE
KONFIGURATION
Seite 2
Seite 3
Seite 4
Seite 5
Seite 6
Seite 7
Seite 1 von 7
Werbung
Verwandte Anleitungen für Delco controls WM 971 NTC
Inhaltszusammenfassung für Delco controls WM 971 NTC
- Seite 1 WM 971 NTC(PTC) Kurzanleitung 1/2021 Einstellung Sollwert / Setpoint (Ausschalttemperatur): „set“-Taste kurz drücken und wieder loslassen. Im Display erscheint „SEt“. Zum Anzeigen des Sollwerts erneut die Taste „set“ kurz drücken. Der Sollwert erscheint auf dem Display. Zum Ändern des Sollwerts innerhalb von 15 Sekunden die Tasten „UP“ oder „DOWN“...
-
Seite 2: Beschreibung Der Parameter
Beschreibung der Parameter „CP“ REGLER KOMPRESSOR (Registerkarte mit Bezeichnung diF: Schaltdifferenz (diF=diFferential) Eingriffdifferential des Kompressorrelais. Der Kompressor hält beim Erreichen des angezeigten Sollwerts (auf Anzeige der Einstellsonde) an und er läuft bei einer Temperatur wieder an, die dem Sollwert plus dem Wert des Differentials entspricht. - Seite 3 dOF: Wiedereinschaltverzögerung (dOF=delay (after power) OFF) Verzögerungszeit nach der Abschaltung. Zwischen dem Abschalten des Kompressorrelais und dem nachfolgenden Einschalten muss die angegebene Zeit vergehen. Zulässiger Bereich: 0 bis 250 Minuten < Werkseinstellung: „0“ > dbi: Wiedereinschaltverzögerung (dbi=delay between power-on) Verzögerungszeit zwischen den Einschaltungen. Zwischen zwei aufeinander folgenden Einschaltungen muss die angegebene Zeit vergehen.
- Seite 4 dPO: Abtauen bei Inbetriebnahme der Anlage (dPO=defrost <at> Power On) Anforderung Aktivierung Regler Abtauung bei Einschalten (falls die im Verdampfer gemessene Temperatur dies gestattet). n = Nein (no) y = Ja (yes); Verzögerungszeit wird mit Parameter „dOH“ eingestellt. < Werkseinstellung: „n“ > „FAn“...
- Seite 5 FdC: Fan delay Compressor off Verzögerungszeit der Lüfterabschaltung nach Verdichterstopp. In Minuten. Wenn FdC = 0 Funktion deaktiviert. Zulässiger Bereich: 0 bis 99 Minuten < Werkseinstellung: „0“ > Fon: Einschaltdauer des Ventilators im „Duty Cycle“ am TAG (Fon=Fan on in Duty-Cycle) Einschaltdauer des Ventilators im „Duty-Cycle“;...
- Seite 6 „diS“ ANZEIGE (Registerkarte mit Bezeichnung LOC: Tastatur-Sperrung (LOC=<keyboard> - LOCk) Es besteht immer die Möglichkeit, die Programmierung der Parameter aufzurufen und dieselben zu ändern, einschliesslich des Status dieses Parameters, um das Entsperren der Tastatur zu ermöglichen. n = Nein (no) y = Ja (yes) <...
- Seite 7 „CnF“ KONFIGURATION (Registerkarte mit Bezeichnung H00: Wahl des Sondentyps, PTC oder NTC 0 = PTC 1 = NTC < Werkseinstellung: “1” > H11: Konfigurierbarkeit der Digitaleingänge/Polaritäten ACHTUNG: Positive oder negative Werte ändern die Polung; Positive Werte: Eingang aktiv bei geschlossenen Kontakt;...
