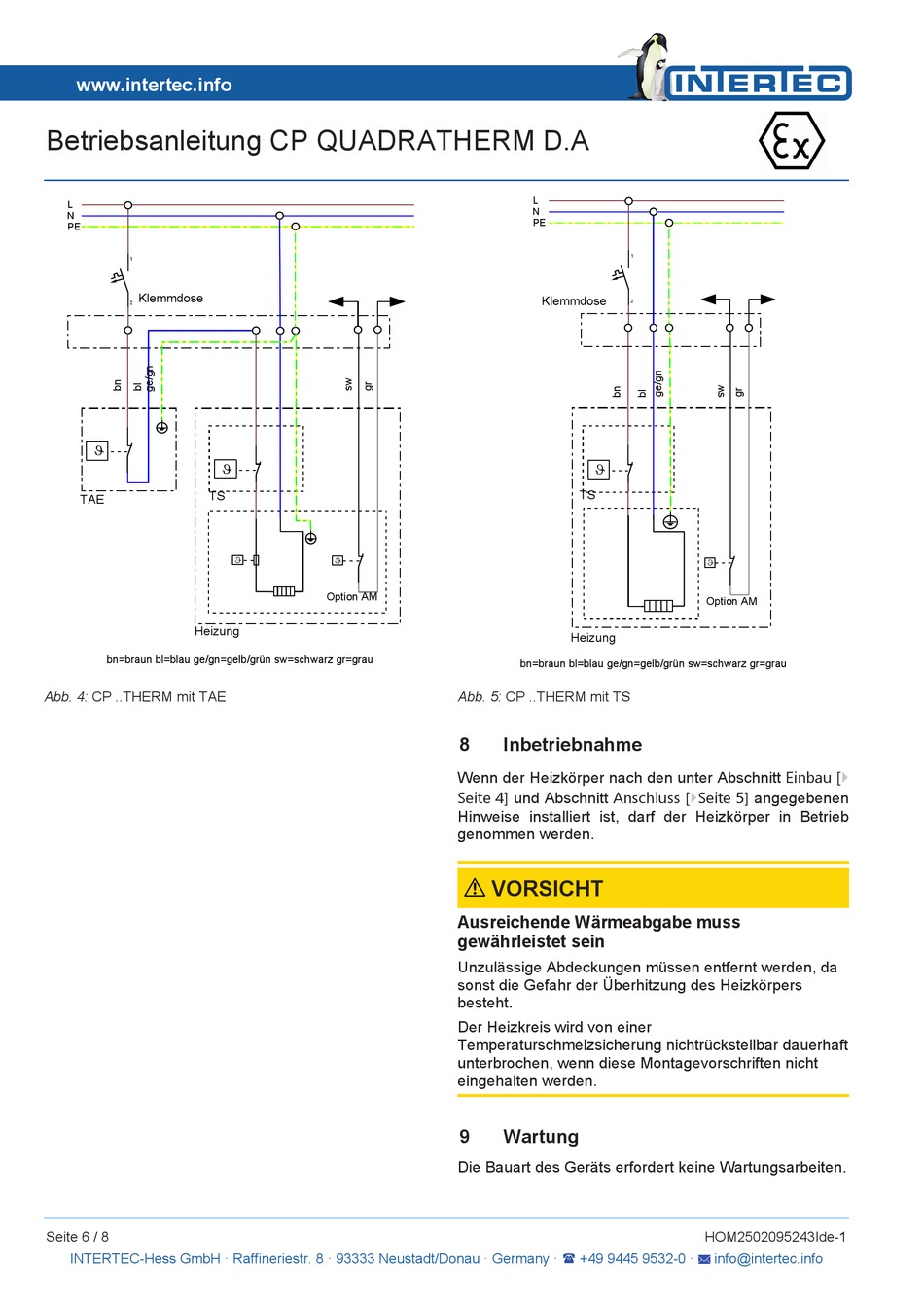

Betriebsanleitung CP QUADRATHERM D.A
L
N
PE
1
Klemmdose
2
J
TS
TAE
Heizung
bn=braun bl=blau ge/gn=gelb/grün sw=schwarz gr=grau
Abb. 4: CP ..THERM mit TAE
Seite 6 / 8
INTERTEC-Hess GmbH · Raffineriestr. 8 · 93333 Neustadt/Donau · Germany ·
J
J
J
Option AM
L
N
PE
1
Klemmdose
2
J
TS
Heizung
bn=braun bl=blau ge/gn=gelb/grün sw=schwarz gr=grau
Abb. 5: CP ..THERM mit TS
8
Inbetriebnahme
Wenn der Heizkörper nach den unter Abschnitt Einbau
Seite 4] und Abschnitt Anschluss [}Seite 5] angegebenen
Hinweise installiert ist, darf der Heizkörper in Betrieb
genommen werden.
VORSICHT
Ausreichende Wärmeabgabe muss
gewährleistet sein
Unzulässige Abdeckungen müssen entfernt werden, da
sonst die Gefahr der Überhitzung des Heizkörpers
besteht.
Der Heizkreis wird von einer
Temperaturschmelzsicherung nichtrückstellbar dauerhaft
unterbrochen, wenn diese Montagevorschriften nicht
eingehalten werden.
9
Wartung
Die Bauart des Geräts erfordert keine Wartungsarbeiten.
+49 9445 9532-0 ·
J
Option AM
[}
HOM2502095243Ide-1
