4fach decoder für motorische (weichen-) antriebe mit externer versorgungsmöglichkeit

Werbung

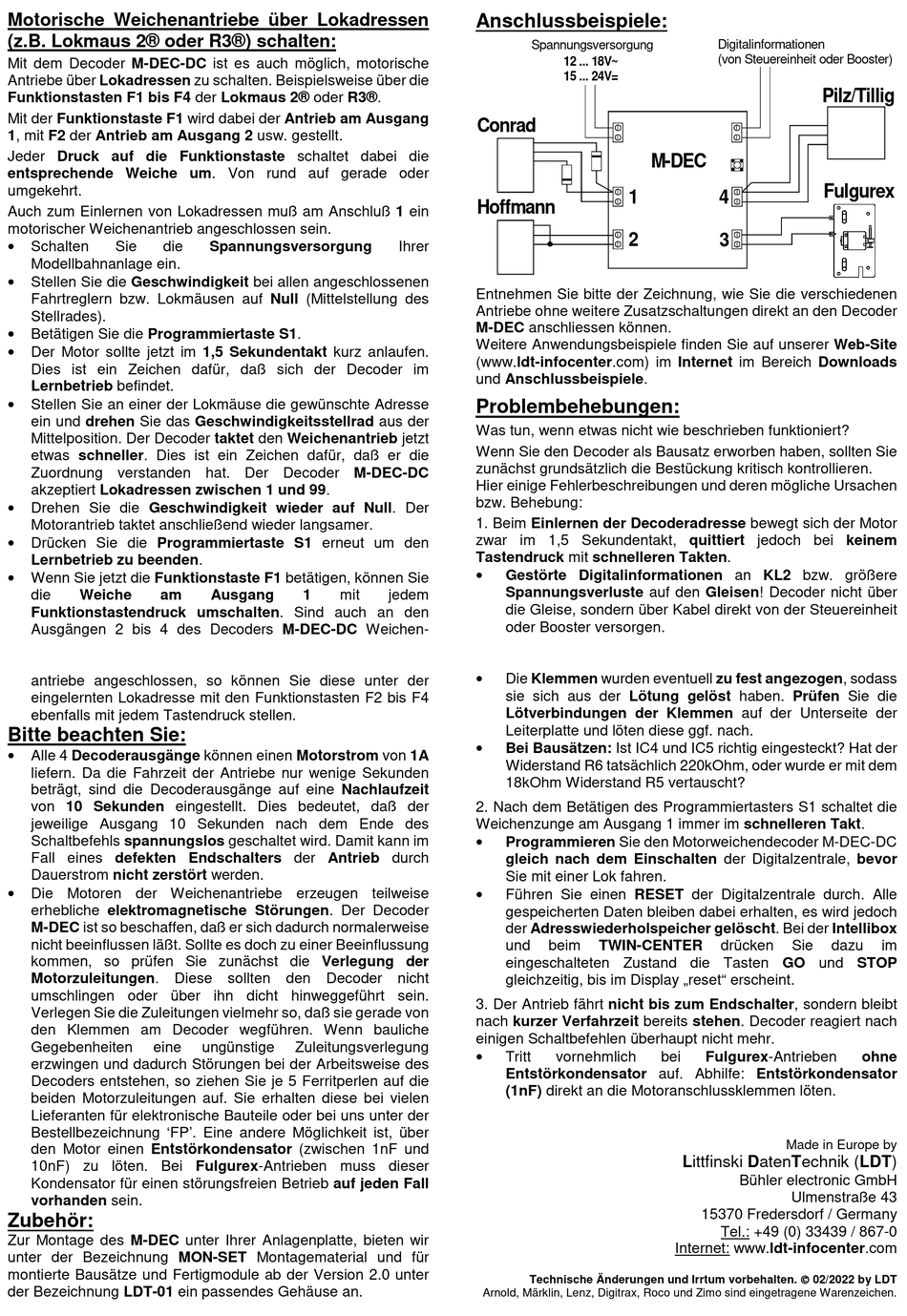

Motorische Weichenantriebe über Lokadressen
(z.B. Lokmaus 2® oder R3®) schalten:
Mit dem Decoder M-DEC-DC ist es auch möglich, motorische
Antriebe über Lokadressen zu schalten. Beispielsweise über die
Funktionstasten F1 bis F4 der Lokmaus 2® oder R3®.
Mit der Funktionstaste F1 wird dabei der Antrieb am Ausgang
1, mit F2 der Antrieb am Ausgang 2 usw. gestellt.
Jeder Druck auf die Funktionstaste schaltet dabei die
entsprechende Weiche um. Von rund auf gerade oder
umgekehrt.
Auch zum Einlernen von Lokadressen muß am Anschluß 1 ein
motorischer Weichenantrieb angeschlossen sein.
Schalten
Sie
die
Modellbahnanlage ein.
Stellen Sie die Geschwindigkeit bei allen angeschlossenen
Fahrtreglern bzw. Lokmäusen auf Null (Mittelstellung des
Stellrades).
Betätigen Sie die Programmiertaste S1.
Der Motor sollte jetzt im 1,5 Sekundentakt kurz anlaufen.
Dies ist ein Zeichen dafür, daß sich der Decoder im
Lernbetrieb befindet.
Stellen Sie an einer der Lokmäuse die gewünschte Adresse
ein und drehen Sie das Geschwindigkeitsstellrad aus der
Mittelposition. Der Decoder taktet den Weichenantrieb jetzt
etwas schneller. Dies ist ein Zeichen dafür, daß er die
Zuordnung verstanden hat. Der Decoder M-DEC-DC
akzeptiert Lokadressen zwischen 1 und 99.
Drehen Sie die Geschwindigkeit wieder auf Null. Der
Motorantrieb taktet anschließend wieder langsamer.
Drücken Sie die Programmiertaste S1 erneut um den
Lernbetrieb zu beenden.
Wenn Sie jetzt die Funktionstaste F1 betätigen, können Sie
Weiche
am
die
Funktionstastendruck umschalten. Sind auch an den
Ausgängen 2 bis 4 des Decoders M-DEC-DC Weichen-
antriebe angeschlossen, so können Sie diese unter der
eingelernten Lokadresse mit den Funktionstasten F2 bis F4
ebenfalls mit jedem Tastendruck stellen.
Bitte beachten Sie:
Alle 4 Decoderausgänge können einen Motorstrom von 1A
liefern. Da die Fahrzeit der Antriebe nur wenige Sekunden
beträgt, sind die Decoderausgänge auf eine Nachlaufzeit
von 10 Sekunden eingestellt. Dies bedeutet, daß der
jeweilige Ausgang 10 Sekunden nach dem Ende des
Schaltbefehls spannungslos geschaltet wird. Damit kann im
Fall eines defekten Endschalters der Antrieb durch
Dauerstrom nicht zerstört werden.
Die Motoren der Weichenantriebe erzeugen teilweise
erhebliche elektromagnetische Störungen. Der Decoder
M-DEC ist so beschaffen, daß er sich dadurch normalerweise
nicht beeinflussen läßt. Sollte es doch zu einer Beeinflussung
kommen, so prüfen Sie zunächst die Verlegung der
Motorzuleitungen. Diese sollten den Decoder nicht
umschlingen oder über ihn dicht hinweggeführt sein.
Verlegen Sie die Zuleitungen vielmehr so, daß sie gerade von
den Klemmen am Decoder wegführen. Wenn bauliche
Gegebenheiten
eine
erzwingen und dadurch Störungen bei der Arbeitsweise des
Decoders entstehen, so ziehen Sie je 5 Ferritperlen auf die
beiden Motorzuleitungen auf. Sie erhalten diese bei vielen
Lieferanten für elektronische Bauteile oder bei uns unter der
Bestellbezeichnung 'FP'. Eine andere Möglichkeit ist, über
den Motor einen Entstörkondensator (zwischen 1nF und
10nF) zu löten. Bei Fulgurex-Antrieben muss dieser
Kondensator für einen störungsfreien Betrieb auf jeden Fall
vorhanden sein.
Zubehör:
Zur Montage des M-DEC unter Ihrer Anlagenplatte, bieten wir
unter der Bezeichnung MON-SET Montagematerial und für
montierte Bausätze und Fertigmodule ab der Version 2.0 unter
der Bezeichnung LDT-01 ein passendes Gehäuse an.
Spannungsversorgung
Ausgang
1
mit
ungünstige
Zuleitungsverlegung
Anschlussbeispiele:
Spannungsversorgung
Conrad
Hoffmann
Ihrer
Entnehmen Sie bitte der Zeichnung, wie Sie die verschiedenen
Antriebe ohne weitere Zusatzschaltungen direkt an den Decoder
M-DEC anschliessen können.
Weitere Anwendungsbeispiele finden Sie auf unserer Web-Site
(www.ldt-infocenter.com) im Internet im Bereich Downloads
und Anschlussbeispiele.
Problembehebungen:
Was tun, wenn etwas nicht wie beschrieben funktioniert?
Wenn Sie den Decoder als Bausatz erworben haben, sollten Sie
zunächst grundsätzlich die Bestückung kritisch kontrollieren.
Hier einige Fehlerbeschreibungen und deren mögliche Ursachen
bzw. Behebung:
1. Beim Einlernen der Decoderadresse bewegt sich der Motor
zwar im 1,5 Sekundentakt, quittiert jedoch bei keinem
Tastendruck mit schnelleren Takten.
Gestörte Digitalinformationen an KL2 bzw. größere
Spannungsverluste auf den Gleisen! Decoder nicht über
jedem
die Gleise, sondern über Kabel direkt von der Steuereinheit
oder Booster versorgen.
Die Klemmen wurden eventuell zu fest angezogen, sodass
sie sich aus der Lötung gelöst haben. Prüfen Sie die
Lötverbindungen der Klemmen auf der Unterseite der
Leiterplatte und löten diese ggf. nach.
Bei Bausätzen: Ist IC4 und IC5 richtig eingesteckt? Hat der
Widerstand R6 tatsächlich 220kOhm, oder wurde er mit dem
18kOhm Widerstand R5 vertauscht?
2. Nach dem Betätigen des Programmiertasters S1 schaltet die
Weichenzunge am Ausgang 1 immer im schnelleren Takt.
Programmieren Sie den Motorweichendecoder M-DEC-DC
gleich nach dem Einschalten der Digitalzentrale, bevor
Sie mit einer Lok fahren.
Führen Sie einen RESET der Digitalzentrale durch. Alle
gespeicherten Daten bleiben dabei erhalten, es wird jedoch
der Adresswiederholspeicher gelöscht. Bei der Intellibox
und
beim
eingeschalteten Zustand die Tasten GO und STOP
gleichzeitig, bis im Display „reset" erscheint.
3. Der Antrieb fährt nicht bis zum Endschalter, sondern bleibt
nach kurzer Verfahrzeit bereits stehen. Decoder reagiert nach
einigen Schaltbefehlen überhaupt nicht mehr.
Tritt
vornehmlich
Entstörkondensator auf. Abhilfe: Entstörkondensator
(1nF) direkt an die Motoranschlussklemmen löten.
Technische Änderungen und Irrtum vorbehalten. © 02/2022 by LDT
Arnold, Märklin, Lenz, Digitrax, Roco und Zimo sind eingetragene Warenzeichen.
Digitalinformationen
12 ... 18V~
(von Steuereinheit oder Booster)
15 ... 24V=
M-DEC
1
4
2
3
TWIN-CENTER
drücken
Fulgurex-Antrieben
bei
Littfinski DatenTechnik (LDT)
15370 Fredersdorf / Germany
Tel.: +49 (0) 33439 / 867-0
Internet: www.ldt-infocenter.com
Pilz/Tillig
Fulgurex
Sie
dazu
im
ohne
Made in Europe by
Bühler electronic GmbH
Ulmenstraße 43
