Inhaltszusammenfassung für Nautilus NS-4000

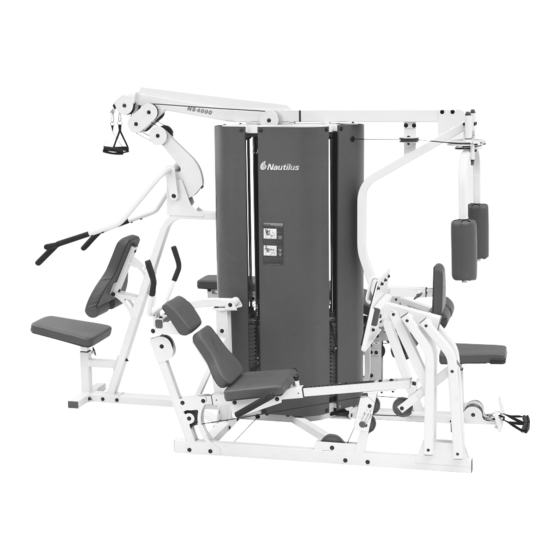

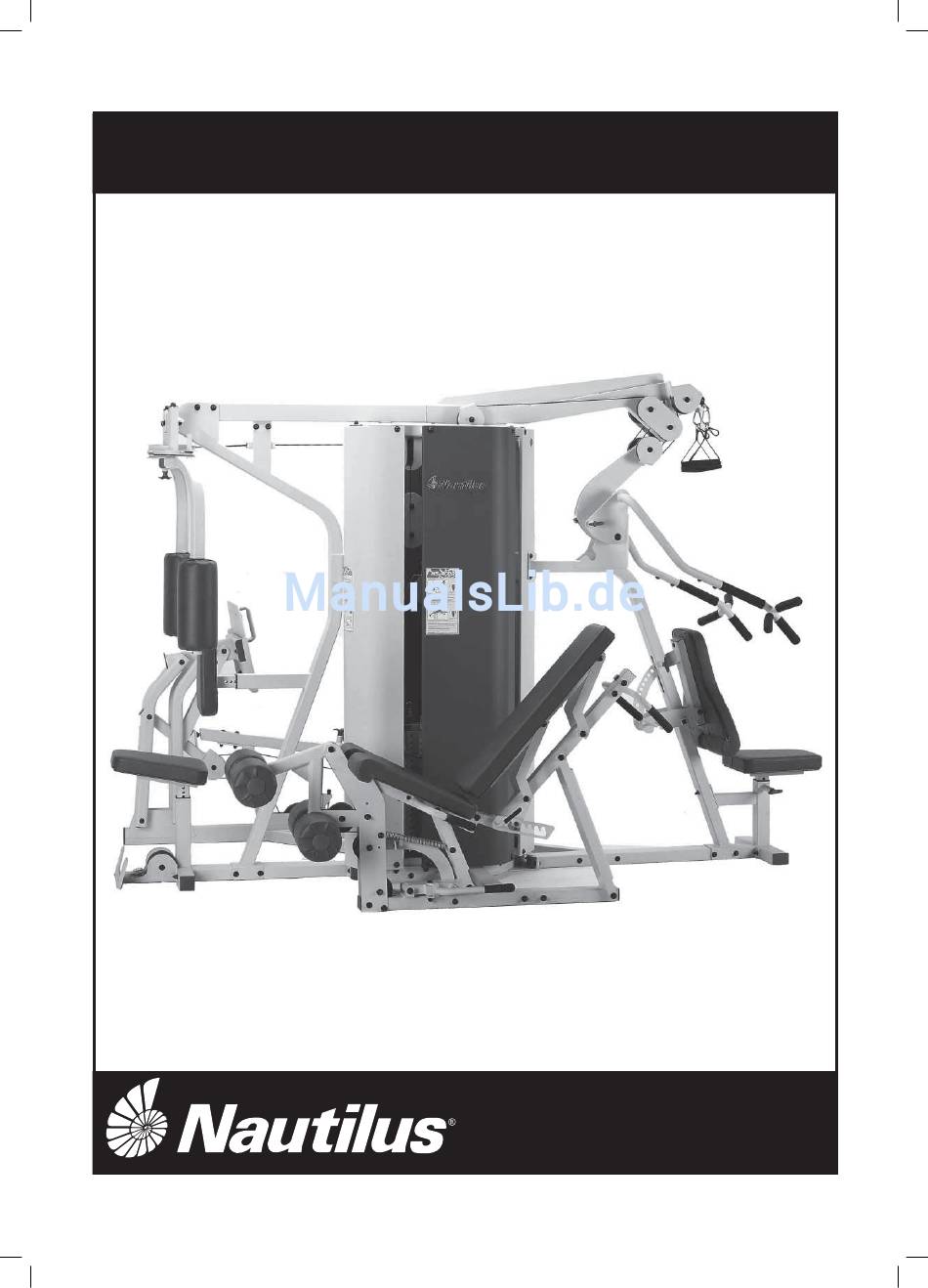

- Seite 1 Montageanleitung Montageanleitung NS-4000...
-
Seite 3: Erforderliches Werkzeug
Sechskantschraube Kontermutter Rundkopfschraube Unterlegscheibe fl ach Inbusschraube versenkbarer Abstandshalter Senkkopfschraube Karabinerhaken Unterlegscheibe gebogen Erforderliches Werkzeug: Schraubenschlüssel oder Ratsche 9/16“ oder 14mm (2 erforderlich) Schraubenschlüssel oder Ratsche 3/4“ verstellbarer Gabelschlüssel Inbusschlüssel 4, 5, 6 und 8mm (beiliegend) NS-4000... - Seite 4 144 Karabinerhaken 92054 Lehne/Bank Beinstrecker 14631 145 Steckbolzen 14643 Sitzkissen Beinstrecker 14630 146 Inbusschlüssel M4 14680 Schaumstoffrollen Butterfl y 14638 147 Inbusschlüssel M5 14532 Schaumstoffrollen Beinstrecker 14639 148 Inbusschlüssel M6 14533 Plastikunterlegscheibe 2 3/8“ 92058 149 Inbusschlüssel M8 14534 NS-4000...
- Seite 5 NS-4000...
- Seite 6 fl ache Unterlegscheibe 1 11/32“ x 1/2“ Drehgriff links fl ache Unterlegscheibe 1/2“ Drehgriff rechts fl ache Unterlegscheibe 3/8“ Verstärkungsplatte Kontermutter 1/2“ x 15/32t Fixierung Rolle Kontermutter 3/8“ Rückenlehne Butterfl y Unterlegscheibe Sitzkissen Butterfl y Justierschraube 5/16“ x 1/4“L Schaumstoffrollen Butterfl y mit Schraubensicherung NS-4000...
- Seite 7 Butterfl y-Halterung (11). Ziehen Sie die Schrauben sorgfältig fest. Der Dreharm muss frei beweglich sein. J. Platzieren Sie die Drehgriff-Halterung (12) wie NS-4000 abgebildet auf dem linken Drehgriff (13) und be- festigen Sie den linken Drehgriff (13) an der But-...
- Seite 8 H. Befestigen Sie die Rückenlehne für die Presse (71) mit den in gebogene Unterlegscheibe Abbildung A gezeigten Schrauben und Unterlegscheiben am Kontermutter 3/8“ Grundrahmen für die Presse (17) und ziehen Sie die Schrauben Justierschraube 5/16“ x 1/4“L sorgfältig fest. mit Schraubensicherung NS-4000...
- Seite 9 Schrauben, Muttern und Unterlegscheiben am Grundgestell für die Beinpresse (28) und an der hinteren Verbin- dungsstange (31). Ziehen Sie alle Schrauben sorgfältig fest und achten Sie darauf, dass Stützstrebe (39) und hintere Verbindungs- stange (31) verbunden sind. NS-4000...
- Seite 10 Sechskantschraube 3/8“ x 1“L in der abgebildeten Position befi ndet. Ziehen Sie die Schrauben mit Schraubensicherung sorgfältig fest. Die Halterung für die Bauch-Maschine (40) muss frei beweglich sein. fl ache Unterlegscheibe 1/2“ fl ache Unterlegscheibe 3/8“ Kontermutter 1/2“ x 5/16t Kontermutter 3/8“ NS-4000...
- Seite 11 Rundkopfschraube 3/8“ x 3/4“L muss frei beweglich sein. mit Schraubensicherung Befestigen Sie die Fußplatte für die Beinpresse (47) mit den fl ache Unterlegscheibe 1/2“ abgebildeten Schrauben und Unterlegscheiben an der Fußplatten- Halterung (41). Ziehen Sie die Schrauben sorgfältig fest. NS-4000...
- Seite 12 fl ache Unterlegscheibe 1/4“ schlusskappe (84) fest in die Haltestange (55). Wiederholen Sie den Kontermutter 1/2“ x 15/32t Vorgang für die andere Seite. Kontermutter 3/8“ H. Wiederholen Sie Schritt G für die untere Öffnung im Beinstrecker-Bü- Flachkopfschraube gel (52). NS-4000...
- Seite 13 (59) und befestigen Sie die Halterung (85) mit den abgebildeten Schrauben am oberen Hauptrahmen (4). Ziehen Sie die Schrauben sorgfältig fest. E. Wiederholen Sie die Schritte A-D für die übrigen drei Gewichtsblö- cke. Nun können die Gewichtsplatten (61) mit den beiliegenden Aufkle- bern versehen werden. NS-4000...
- Seite 14 C. Wiederholen Sie die Schritte A und B für das zweite Butterfl y-Ka- bel (98). D. Spannen Sie die beiden Kabel (97, 98), indem Sie die Muttern an den Kabelenden festziehen. Die Kabel sollten straff sein, die Drehgriffe müssen jedoch frei beweglich sein. NS-4000...
- Seite 15 Schrauben, Muttern und Unterlegscheiben an der Halterung für die Bauch-Maschine (40). Achten Sie darauf, dass alle Schrauben sorgfältig festgezogen sind. Stellen Sie die Kabelspannung mit dem Steckbolzen (145) auf dem Kabel (99) und dem einstellbaren Puffer auf der Sitzverstellung für die Beinpresse (29) ein. NS-4000...
- Seite 16 Sie die Mutter am Kabel auf der gegenüberliegenden Seite der Halterung an, um das Kabel (92) zu fi xieren. H. Ziehen Sie alle Schrauben sorgfältig fest. Spannen Sie das Kabel, indem Sie die Muttern an beiden Enden des Kabels (92) festziehen. NS-4000...
- Seite 17 Sie das Kabel (89) um eine Rolle 4 _“ (90) auf dem Butterfl y- Steckbolzen Hauptrahmen (5). Verbinden Sie das Ende des Kabels (93) mit der Drehgriff-Halte- rung (12), indem Sie es an der kleinen C-förmigen Halterung (siehe Abbildung) befestigen. Ziehen Sie alle Schrauben sorgfältig fest. NS-4000...
- Seite 18 Verbindungsplatten (62). Ziehen Sie die Doppelrollenhalterung Schrauben sorgfältig fest. Rolle 4 1/2“ C. Befestigen Sie das andere Ende des Sekundärkabels (96) an der Sekundärkabel Doppelrollenhalterung (65). Ziehen Sie die Mutter noch nicht fest. Sechskantschraube 3/8“ x 2“L fl ache Unterlegscheibe 3/8“ Kontermutter 3/8“ NS-4000...
- Seite 19 Kabel (95) um die Rolle und bringen Sie die Rolle wieder in der Rollenhalterung (63) an. D. Die in den Schritten 11-13 montierten Kabel können mit den Ge- winden an den Kabelenden und der Rollenhalterung (63) gespannt werden. Sichern Sie sie durch Festziehen der Muttern. NS-4000...
- Seite 20 Führen Sie das Kabel (100) weiter auf die andere Seite des oberen Trägers (22), indem Sie es wie in C-E beschrieben führen. Nun führen Sie das Kabel (100) über die V-Rolle und bringen Ball und U-Halterung wieder am Kabelende (100) an. NS-4000...
- Seite 21 E. Bringen Sie das andere Ende des Kabels (94) in die hängende Rollen-Halterung (64) (siehe Abbildung). Ziehen Sie alle Schrauben sorgfältig fest. Die Kabel für die Presse können mit den Gewinden an den Ka- belenden gespannt werden. Sichern Sie sie durch Festziehen der Muttern. NS-4000...
- Seite 22 Schraubensicherung D. Befestigen Sie die übrigen Abdeckungen mit den abgebildeten fl ache Unterlegscheibe 3/8“ Schrauben und Unterlegscheiben am mittleren Turm. Achten Sie darauf, dass die Aufkleber an den entsprechenden Stationen richtig angebracht sind. Ziehen Sie alle Schrauben sorgfältig fest. NS-4000...
- Seite 23 C. Danach kann es erforderlich sein, das Kabelsystem erneut zu spannen. Führen Sie dazu Schritt A aus. D. Die Kabel sollten in regelmäßigen Abständen gespannt werden, da sie sich über die Zeit dehnen können. Die Montage der Kraftstation ist nun abgeschlossen. NS-4000...
- Seite 24 Buchse 31 x 25,1 x 15h 2 14193 Buchse 31 x 25,1 x 20h 22 14635 T-förmiger Sicherungsstift – Sitzverstellung 3 14646 Sicherungsstift Presse 1 14212 fi xierte Gewichtsplatte 4 14205 Buchse Gewichtsplatte 8 14175 Rolle V 4 14186 Rückenlehnenverstellung Presse 1 14594 NS-4000...
- Seite 25 Vormontierung NS-4000...
- Seite 26 The Nautilus Health and Fitness Group International Rue Jean Prouvé 6 1762 Givisiez Switzerland Phone: +41 26 460 7777 Fax: +41 26 460 7770...
