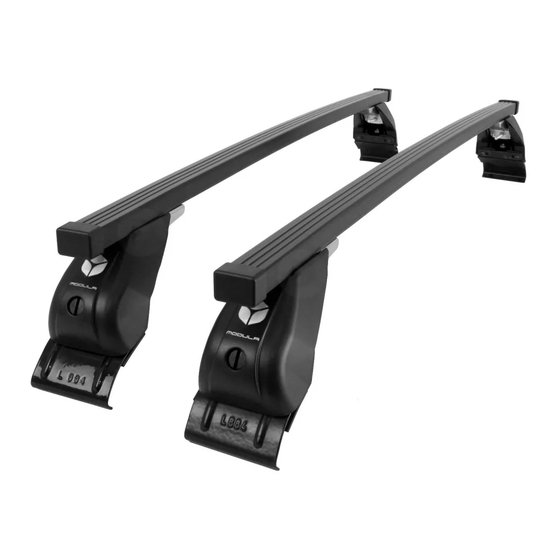

Modula MOCSRR0AC010 cm 110 Montageanleitung

TOYOTA Auris
MOCSRR0AC010 cm 110
MOCSRR0AL006 cm 110
1 - L1169/35 ant. sx
1 - L1169/45 ant. dx
2 - L848/3 post.

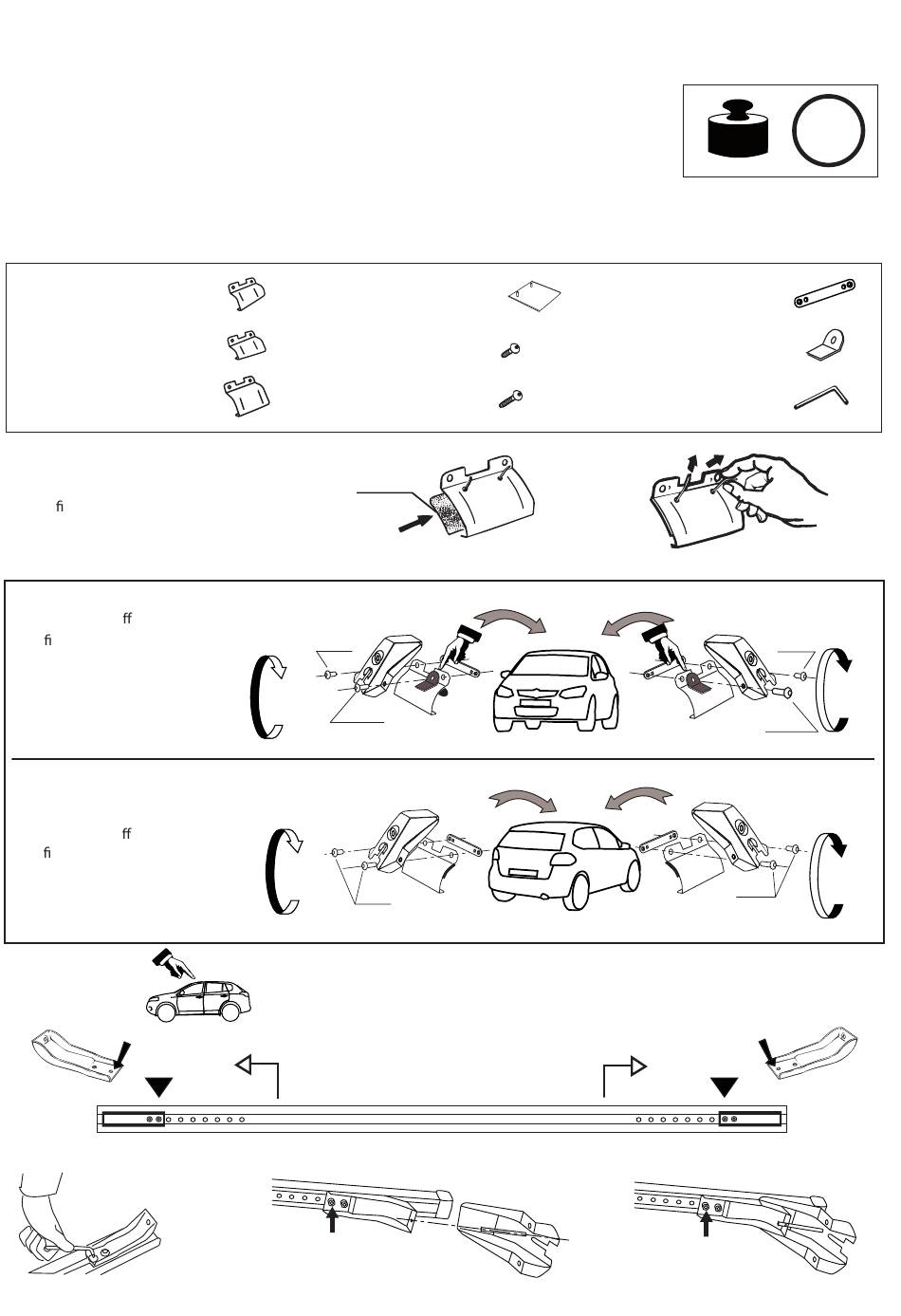

I-montare le guarnizioni
F - monter les joints
GB - t the gaskets
D - Die Dichtungen einsetzen
E- montar las juntas
I - montare gli attacchi anteriori
F - monter les gri er avant
GB - t the front clamps
D - Die vorne Klammern einsetzen
E- ajustar las pletinas delantera
I - montare gli attacchi posteriori
F - monter les gri er arrière
GB - t the rear clamps
D - Die hinten Klammern einsetzen
E - ajustar las pletinas trasera.
! ! !
12 11 10 9 8 7 6 5 4 3 2 1
4 Nm
5 porte modello 2007
4 - RC1500/60
6 - RCVM6X9Q
2 - RCVM6X13
60 mm
9mm
4 Nm
13mm
L1169/45
4 Nm
9mm
L848/3
MOCSRR0AC010 cm 110
MOCSRR0AL006 cm 110
8
anteriore, avant, front,
vorne, delantera
MOCSKT 077
4 - RC20200026
2 - RC20011935
9 mm
1 - RCBR5
13 mm
L1169/35
L848/3
8
1 2 3 4 5 6 7 8 9 10 11 12
L2
max
Kg. 60
9mm
4 Nm
13mm
4 Nm
9mm
