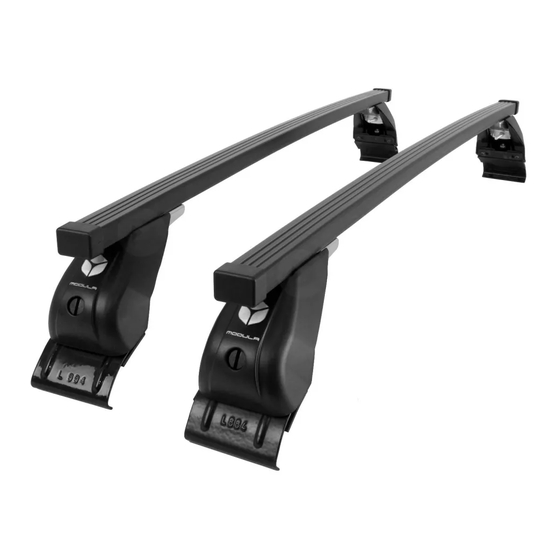

Modula MOCSRR0AC010 cm 110 Montageanleitung

CITROËN C3
MOCSRR0AC010 cm 110
MOCSRR0AL006 cm 110
1 - L1252/1 ant. sx
1 - L1252/2 ant. dx
I-montare le guarnizioni
F - monter les joints
GB - t the gaskets
D - Die Dichtungen einsetzen
E- montar las juntas
I - montare gli attacchi anteriori
F - monter les gri er avant
GB - t the front clamps
D - Die vorne Klammern einsetzen
E- ajustar las pletinas delantera
! ! !
12 11 10 9 8 7 6 5 4 3 2 1
4 Nm
I - montare gli attacchi posteriori
F - monter les gri er arrière
GB - t the rear clamps
D - Die hinten Klammern einsetzen
E - ajustar las pletinas trasera.
5 porte modello 2009
1 - L1252/3 post. dx
1 - L1252/4 post. sx
45 mm
L1252/1 + 2
4 Nm
9mm
L1252/
MOCSRR0AC010 cm 110
MOCSRR0AL006 cm 110
7
anteriore, avant, front,
vorne, delantera
4 Nm
9mm
L1252/
2 - RC1500/45
2 - RC1500/60
1 - inseritore
60 mm
L1252/3 + 4
2
4
MOCSKT 156
L2
max
Kg. 60
8 - RCVM6X9Q
4 - RC20200026
1 - RCBR5
1
9mm
L1252/
7
1 2 3 4 5 6 7 8 9 10 11 12
9mm
3
L1252/
4 Nm
4 Nm
