Liquisys M COM2x3
Elektrischer Anschluss
1)
COM2x3-WX/WS
1) COS61 ab Seriennummer 79xxxx
Endress+Hauser

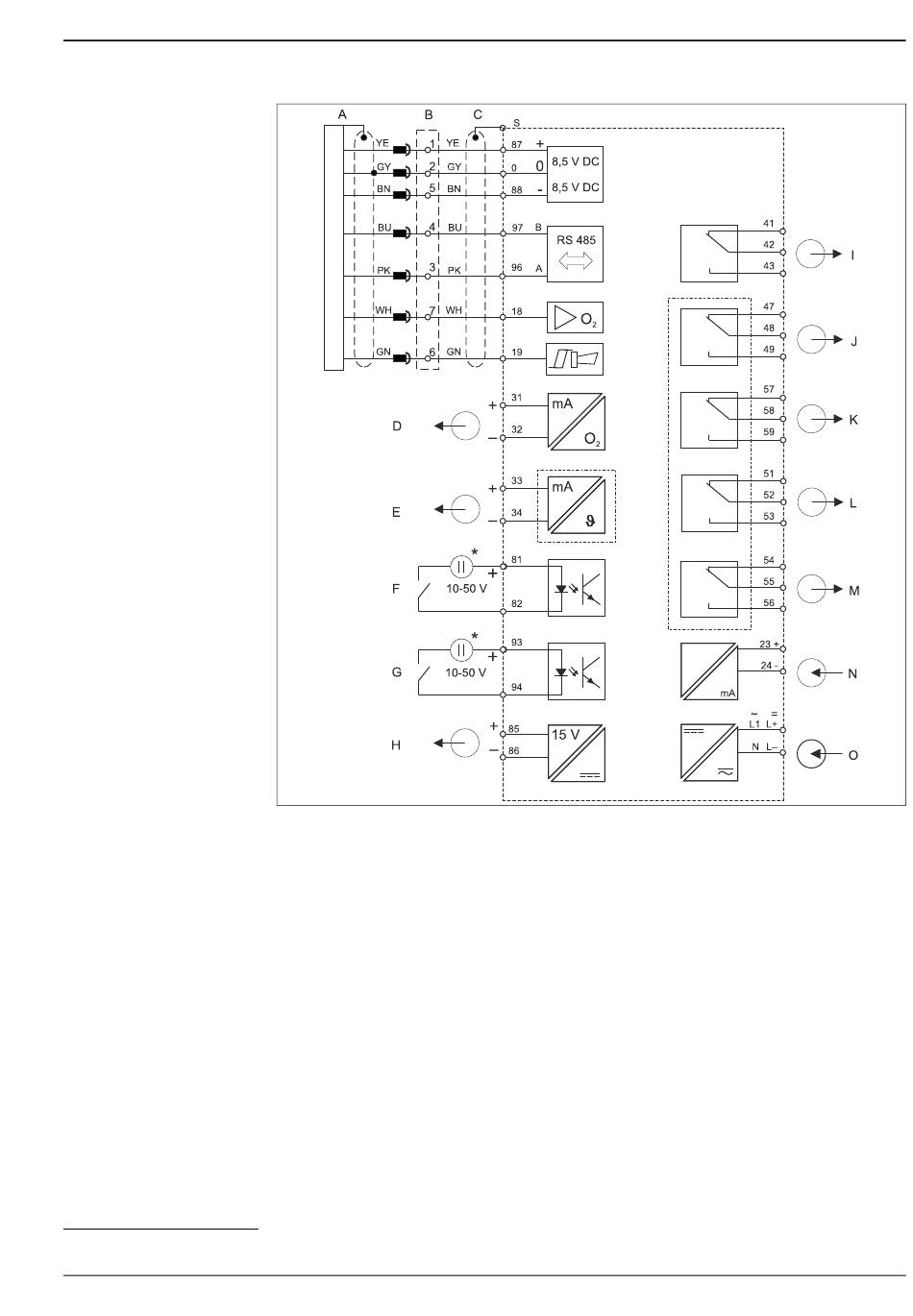

Elektrischer Anschluss des Messumformers in Ausführung WX oder WS
A Sauerstoffsensor
B Dose VS bei Verlängerung
C COM253: Steckanschluss für O
COM223: Stecker des Sensorkabels muss
entfernt oder Dose VS verwendet werden
D Signalausgang 1 Sauerstoff
E Signalausgang 2 Temperatur
F Binärer Eingang 1 (Hold)
G Binärer Eingang 2 (Chemoclean)
H Hilfsspannungsausgang
* Hilfsspannung, Klemme 85/86 verwendbar
Das Gerät hat Schutzklasse II und wird generell ohne Schutzleiteranschluss betrieben.
Die Signale "Sensorsignal" und "Alarm" sind bei COS61 und den TOP68-Ausführungen nicht belegt.
I Alarm (Kontaktlage stromlos)
J Relais 1 (Kontaktlage stromlos)
-Stecker K Relais 2 (Kontaktlage stromlos)
2
L Relais 3 (Kontaktlage stromlos)
M Relais 4 (Kontaktlage stromlos)
N Stromeingang 4 ... 20 mA
O Hilfsenergie
a0019131
