Anschlüsse
Anschluß an eine Stereoanlage (für Hochpegel-Audio)
AUX INPUT
L
L
R
Radio/
Cassettenrecorder/
CD-Spieler

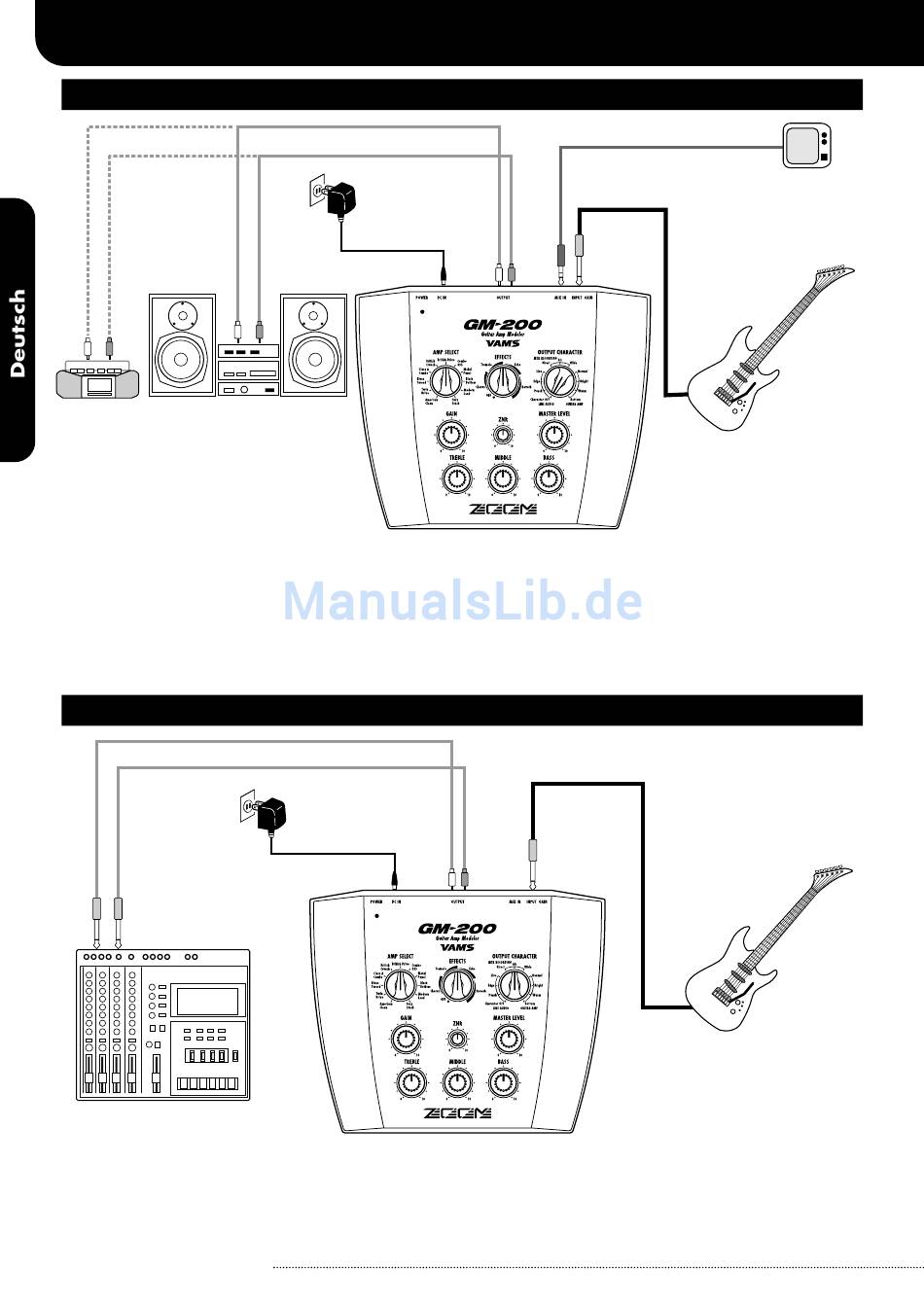

Dieses Beispiel zeigt den Anschluß des GM-200 an eine Stereoanlage oder ein tragbares Gerät wie zum Beispiel
einem Radio/Cassettenrecorder/CD-Spieler. Verwenden Sie zwei Audio-Kabel mit Cinchsteckern, um die OUTPUT
L/R-Buchsen des GM-200 mit dem AUX-Eingang (Line-Eingang) der Stereoanlage zu verbinden. Wenn Sie einen
CD-Spieler oder MD-Spieler o.ä. unter Verwendung eines Kabels mit Stereo-Mini-Klinkenstecker an die MIX IN-
Buchse des GM-200 anschließen, können Sie den Ton von CD oder MD zu Ihrem Spiel hinzumischen.
MTR/Mischpult-Anschluß (für Aufnahme)
INPUT
L
R
MTR
MTR/Mischpult o.ä.
Dieses Beispiel zeigt den Anschluß des GM-200 an einen Mehrspur-Recorder oder ein Mischpult o.ä. Verwenden
Sie ein abgeschirmtes Kabel mit Klinkenstecker oder zwei Kabel mit Cinchsteckern, um die OUTPUT-Buchse (oder
OUTPUT L/R-Buchsen) des GM-200 mit dem Line-Eingang des Recorders zu verbinden.
