Bedienungsanleitung

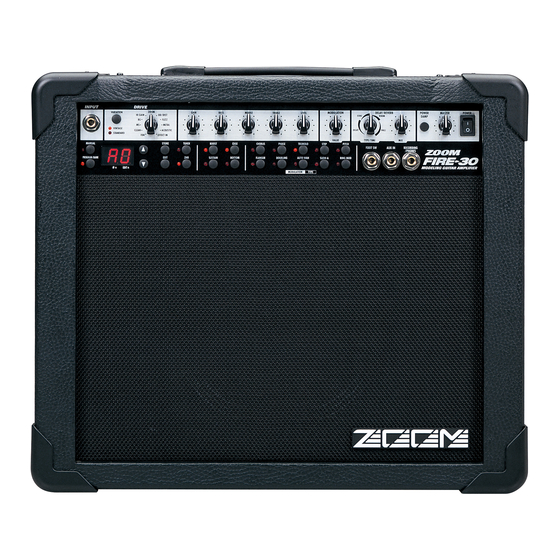

Vielen Dank, dass Sie sich für den ZOOM MODELING GUITAR
AMPLIFIER FIRE-30 (in dieser Bedienungsanleitung der Einfachheit
halber als der „FIRE-30" bezeichnet) entschieden haben.
Nehmen Sie sich bitte die Zeit, und lesen Sie sich diese Anleitung durch,
damit Sie den FIRE-14 optimal nutzen sowie eine hohe Performance und
Zuverlässigkeit erzielen können.
Bewahren Sie dieses Handbuch zum späteren Nachschlagen bitte gut auf.
Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Steuerelemente und Funktionen . . . . . . . . . . . . . . . . . . . . . . . . 5
Eingangs-/Preamplifier-Sektion . . . . . . . . . . . . . . . . . . . . . . . . 5
Effekt-Sektion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Patch-Sektion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Ausgangs-/Steuer-Sektion . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Verwenden des FIRE-30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Elementarer Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Verwenden der Effekte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Laden und Speichern von Patches . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Laden eines Patches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Speichern eines Patches . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Verwenden des integrierten Tuners . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Umschalten in einen anderen Modus mit einem Fußtaster . . . . . . . . 16
Drive-Typen und Effekttypen . . . . . . . . . . . . . . . . . . . . . . . . . . 18
DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
ZNR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
MODULATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
DELAY/REVERB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Spezifikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Patch-Liste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Einführung
Inhalt
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Zoom Fire-30
Inhaltszusammenfassung für Zoom Fire-30
-
Seite 1: Inhaltsverzeichnis
Anschlüsse ......... . 9 Verwenden des FIRE-30 ......10 Elementarer Betrieb . -
Seite 2: Sicherheitsvorkehrungen Und Hinweise Zum Gebrauch
• Übermäßig viel Staub oder Sand • Übermäßige Schwingungen oder Stöße • Umgang mit dem Gerät Der FIRE-30 ist ein Präzisionsgerät. Üben Sie keinen übermäßigen Druck auf die Tasten und Regler aus. Ferner sollte das Gerät nicht herunterfallen bzw. Stößen oder starker Belastung aus- Vorsicht gesetzt sein. -
Seite 3: Sicherheitsvorkehrungen Beim Gebrauch
• Reinigung Verwenden Sie zum Reinigen des FIRE-30 ein trockenes Tuch. Bei Bedarf können Sie es leicht an- feuchten. Verwenden Sie keine Scheuermittel, Wachse oder Lösungsmittel (Verdünner oder Reinigungs- alkohol), da die Oberfläche durch diese Mittel abgestumpft oder beschädigt werden könnte. -
Seite 4: Funktionen
Funktionen Funktionen • Universeller Gitarrenverstärker und kompaktes Effekt-Sound-Modellierungsgerät Beim FIRE-30 können Sie zwischen 22 Drive-Typen wählen, die den Sound berühmter Gitarrenverstärker und Kompakteffekte originalgetreu reproduzieren. Die Auswahlmöglichkeiten reichen von Vintage-Verstärkern bis zu modernen Verzerrungs-Sounds. Ferner verfügt das Gerät über Tasten, mit denen Sie durch einmaliges Drücken den Sound verstärken, den Sustain verlän- gern und Tiefen/Höhen hervorheben können. -
Seite 5: Steuerelemente Und Funktionen
(4) [GAIN]-Knopf Damit regeln Sie den Gain-Wert des Eingangs. Durch Drehen am Knopf erhöhen Sie die Verzer- rungstiefe. (5) [BASS]/[MIDDLE]/[TREBLE]-Knöpfe Dabei handelt es sich um einen 3-Band-Equalizer, mit dem Sie Boosts/Cuts im niedrigen, mittle- ren und hohen Frequenzbereich erzielen. ZOOM FIRE-30... -
Seite 6: Effekt-Sektion
Wenn Sie diese Taste auf ON stellen (LED leuchtet), werden die niedrigen Frequenzen hervorge- hoben. Effekt-Sektion Über diese Sektion werden die integrierten digitalen Effekte gesteuert. Der FIRE-30 bietet Modu- lationseffekte und Delay-/Reverb-Effekte. (1) [TYPE]-Taste (MODULATION) Damit wählen Sie den für den Modulationseffekt zu verwendenden Effekttyp. Außerdem aktivie- ren bzw. -
Seite 7: Patch-Sektion
Damit brechen Sie einen Vorgang ab und rufen die Nummer des aktiven Patches auf dem Display auf. (7) [TUNER]-Taste Mit dieser Taste aktivieren Sie den in das FIRE-30 integrierten Tuner. (8) [ZNR]-Taste Mit dieser Taste aktivieren bzw. deaktivieren Sie die ZOOM Noise Reduction. (ZNR ist nach dem Einschalten des Geräts standardmäßig ON.) ZOOM FIRE-30... -
Seite 8: Ausgangs-/Steuer-Sektion
(3) [POWER]-Schalter Damit schalten Sie das Gerät ein bzw. aus. (4) FOOT SW-Buchse An diese Buchse schließen Sie den separat erhältlichen Fußtaster (ZOOM FS-01) an, mit dem Sie zwischen manuellem Modus und Programmmodus umschalten können. (5) [AUX IN]-Buchse Dabei handelt es sich um einen Stereoeingang, über den das Signal eines CD- oder MD-Players eingespeist werden kann. -
Seite 9: Anschlüsse
Anschlüsse Anschlüsse In diesem Abschnitt wird die Bedienung der Steuerelemente und die Verwendung der Patches und der anderen Funktionen des FIRE-30 beschrieben. Zur Einspeisung des Signals von einem CD- Player oder einem anderen Stereo-Wiederga- begerät schließen Sie ein Stereokabel an die Wenn Sie ein Multi-Effektgerät... -
Seite 10: Verwenden Des Fire-30
Sound-Druck erhöhen, den Sustain verlängern und den hohen bzw. niedrigen Frequenzbereich hervorheben. Zum Ändern der ZNR-Einstellung (ZOOM Noise Reduction) drücken Sie die [ZNR]-Taste. Die LED der Taste blinkt, und auf dem Display wird für circa 2 Sekunden die aktuelle Einstel- lung (Z1 bis Z9, oF) angezeigt. -
Seite 11: Verwenden Der Effekte
Verwenden des FIRE-30 Verwenden der Effekte Der FIRE-30 bietet zwei Effekttypen (Modulation und Delay/Reverb). In diesem Abschnitt wird erläutert, wie die Effekte zu aktivieren sind, und wie mit Ihnen verschiedene Sounds erzeugt wer- den können. Zum Verwenden eines Modulationseffekts drücken Sie die entsprechende [TYPE]-Taste. -
Seite 12: Laden Und Speichern Von Patches
Auf dieselbe Art können Sie die Effekteinstellungen von Patches im Programmmodus ändern. Laden und Speichern von Patches Der FIRE-30 hält eine Bank mit zehn vom Benutzer programmierbaren (U) und eine Bank mit zehn vorprogrammierten und schreibgeschützten Patches (A, b) bereit. Die Patches in den beiden Bänken haben die Nummern 0 bis 9. -
Seite 13: Laden Eines Patches
Laden eines Patches Drücken Sie in der Patch-Sektion die Taste [PROGRAM/BANK], damit sie leuchtet. Der FIRE-30 schaltet vom manuellen Modus in den Programmmodus um, und auf dem Display wird der gerade aktive Patch angezeigt. Im Programmmodus wird die aktuelle Stellung der Knöpfe und Regler auf dem Bedienfeld inak- tiv, und die auf dem Display angezeigten Einstellungen des Patches gelten. -
Seite 14: Speichern Eines Patches
Verwenden des FIRE-30 Speichern eines Patches INWEIS Wenn Sie einen Patch speichern, wird ein Patch, der unter derselben Nummer gespeichert ist, überschrieben (d. h., sein Inhalt wird gelöscht und durch die neuen Einstellungen ersetzt). Achten Sie deshalb darauf, dass Sie nicht versehentlich einen Patch überschreiben, den Sie noch verwenden möchten. -
Seite 15: Verwenden Des Integrierten Tuners
Verwenden des FIRE-30 Verwenden des integrierten Tuners Der FIRE-30 verfügt über einen auto-chromatischen Tuner, der sich mit der [TUNER]-Taste akti- vieren lässt. Drücken Sie in der Patch-Sektion die Taste [TUNER]. Die LED der Taste leuchtet auf, und der interne Tuner wird aktiv. -
Seite 16: Umschalten In Einen Anderen Modus Mit Einem Fußtaster
Display im manuellen Modus Drücken Sie während des Spielens des Instruments den Fußtaster. Bei Drücken des Fußtasters schaltet der FIRE-30 in den Programmmodus um, und der zu diesem Zeitpunkt gewählte Patch wird aktiv. Bei Bedarf wechseln Sie mit der [PROGRAM/BANK]-Taste und den [ ]-Tasten die Bank und die Patch-Nummer. -
Seite 17: Zurücksetzen Des Fire-30 Auf Die Werkseitigen Standardeinstellungen
Verwenden des FIRE-30 Zurücksetzen des FIRE-30 auf die werkseitigen Standardeinstellungen (All Initialize) Bei Bedarf können Sie die Einstellungen der benutzerdefinierten Patches (U0 bis U9) in den Zustand zurücksetzen, in dem das Gerät geliefert wurde. (Diese Funktion wird als „All Initialize“... -
Seite 18: Drive-Typen Und Effekttypen
VINTAGE MP 1 Gain. HI GAIN Drive-Sound eines Röhrenverstärkerturms im STANDARD Heavy-Metal-Stil. VINTAGE 9002 Der Original-Sound des ZOOM 9002. ZOOM Kraftvoller Original-Sound eines ZOOM-Verstär- STANDARD Z POWER kers. Sound eines trocken Overdrive-Effekts, der an VINTAGE VINTAGE OD einem Combo-Verstärker anliegt. -
Seite 19: Znr
Die VINTAGE-Einstellung erzeugt einen noch STANDARD STANDARD dichteren Sound. Die von ZOOM entwickelte Rauschunterdrückung, von der Rauschen während der Spielpausen unterdrückt wird. Mit der [ZNR]-Taste aktivieren bzw. deaktivieren Sie die Funktion, und mit den ]-Tasten regeln Sie den Einstellungswert. Einstellungs-... - Seite 20 Auto Wah und Chorus hintereinander. Höhere Werte bewirken AUTO WAH eine höhere Auslösempfindlichkeit für den Auto-Wah. (Chorus- → CHORUS Tiefe ist fest eingestellt.) Dieser Effekt erzeugt zufällige Tonhöhenwechsel und damit einen STEP automatischen Arpeggio-Sound. Höhere Werte bewirken eine schnellere Sound-Änderung. ZOOM FIRE-30...
- Seite 21 Sound-Komponente bei. Mischt dem Original-Sound eine um eine Oktave nach unten und oben verschobene Sound-Komponente bei. Versieht den Sound mit einer Amplitudenmodulation. Es entsteht RING MOD ein metallischer Effekt. Höhere Werte bewirken eine höhere Modulationsfrequenz. ZOOM FIRE-30...
-
Seite 22: Delay/Reverb
Der Feedback-Anteil wird auf einen optimalen Wert eingestellt. Dieser Effekt simuliert den Hall in einem Raum. Höhere Werte ROOM bewirken einen tieferen Effekt. Dieser Effekt simuliert den Hall in einer Halle. Höhere Werte HALL bewirken einen tieferen Effekt. ZOOM FIRE-30... -
Seite 23: Fehlerbehebung
• Ist das Netzkabel richtig in die Steckdose eingesteckt? • Steht der [POWER]-Schalter auf ON? • Kein Ton oder geringe Lautstärke. • Ist die Gitarre richtig an den FIRE-30 angeschlossen? Weitere Angaben zu Anschlüssen finden Sie auf Seite 9. • Ist ein Gerät an die [RECORDING/PHONES]-Buchse angeschlossen? Falls ja, ist der Lautsprecher automatisch ausgeschaltet. -
Seite 24: Patch-Liste
Standard-Crunch-Sound. Ideal geeignet für Rhythmus- und Lead-Gitarre. Beat Crunch MS OLD Phaser-Sound zum Erzeugen eines Schneidgeräuschs. Phaser Cut EFFECT IN (St) Deformierter Vintage-Original-ZOOM-Sound. Z-Box 9002 Pitched DRV BG OLD Standard-Pitch-Sound + um eine Oktave niedriger Sound. Akustik-Sound für Stroke und Arpeggio.
