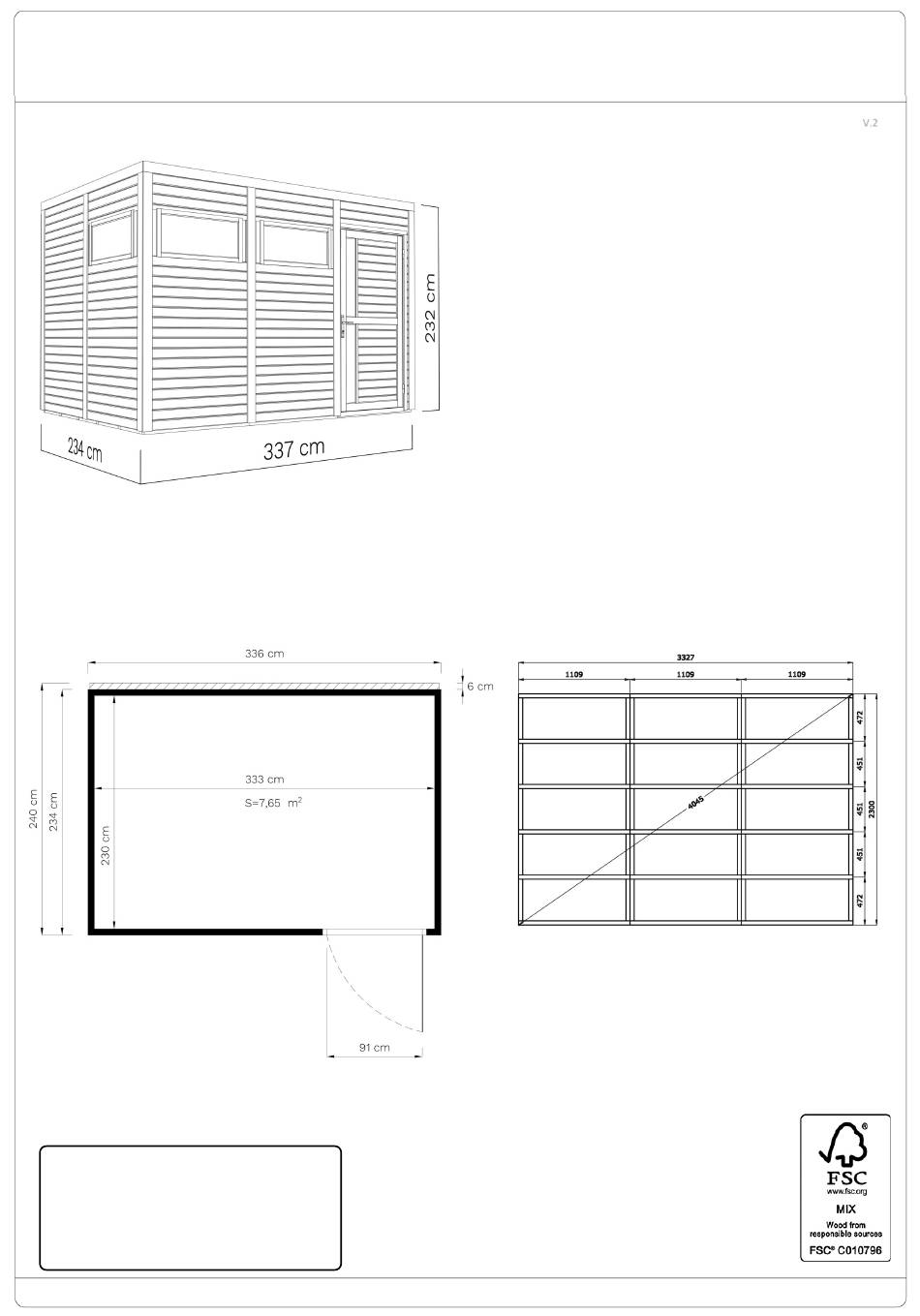

- Seite 1 OTCU3(NF/GR) DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions.
- Seite 2 OTCU3(NF/GR) Bevor Sie beginnen • Es ist empfehlenswert sich etwas Zeit zu nehmen, um die Aufbauanleitung anzusehen, bevor mit dem Aufbau begonnen wird. • Alle Schritte für den Aufbau werden – auch in Detailbildern – dargestellt. • Die vorgegebene Reihenfolge ist zu beachten. •...
- Seite 3 OTCU3(NF/GR) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 60 x 1109 x 2300 60 x 1109 x 1953 60 x 1109 x 1953 60 x 120 x 1953 38 x 792 x 2218...
- Seite 4 OTCU3(NF/GR) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 19 x 45 x 989 40 x 60 x 1878 40 x 60 x 1878 40 x 60 x 989 1001 15 x 15 x 909...
- Seite 5 OTCU3(NF/GR) * Nicht im Lieferumfang enthalten / Not included! * Imprägniert Kantholz / * Unterlagspad / * Schraube / * Impregnated beam * Patio Pads * Screw 40*60*3327 mm 4,5*80 mm Min. 19,7 lfm/rm 6 Stck/Pcs 54 Stck/Pcs € €...
- Seite 6 OTCU3(NF/GR) Ø 4 mm Holzschutzmittel / Wood preservative...
- Seite 7 OTCU3(NF/GR) Holzschutzmittel / Wood preservative 4 mm 75 mm x 40 St NB! 989 mm 4 mm 75 mm x 22 St...
- Seite 8 OTCU3(NF/GR) 4 mm 50 mm x 29 St 4 mm 75 mm x 32 St 35 mm x 3 St 1531 4 mm 75 mm x 4 St...
- Seite 9 OTCU3(NF/GR) 4 mm 75 mm x 8 St 50 mm x 4 St 35 mm x 3 St 4 mm 1527 4 mm 75 mm x 19 St 50 mm x 4 St NB! OTCU2/3L!!! (Pack nr.2) 4 mm 75 mm x 16 St...
- Seite 10 OTCU3(NF/GR) 4 mm 75 mm x 32 St 4 mm 35 mm x 8 St 4 mm 35 mm x 8 St 50 mm x 18 St...
- Seite 11 OTCU3(NF/GR) 50 mm x 42 St 14 mm x 60 St 23 cm 23 cm 14 mm x 144 St...
- Seite 12 OTCU3(NF/GR) 4 mm 35 mm x 20 St 4 mm 35 mm x 28 St...
- Seite 13 OTCU3(NF/GR) 4 mm 35 mm x 32 St 160/161 152/153 4 mm 50 mm x 8 St 4 mm 35 mm x 3 St 25 mm x 12 St 1002 1001 4 mm 50 mm x 8 St...
- Seite 14 OTCU3(NF/GR) 1531 Step 1. Step 2. Step 3. Step 4.
- Seite 15 OTCU3(NF/GR) 50 mm x 4 St 1527 35 mm x 2 St 1531 1554 25 mm x 4 St 4 mm 35 mm x 7 St 25 mm x 24 St...
- Seite 16 OTCU3(NF/GR) Version 1. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St...
- Seite 17 OTCU3(NF/GR) Version 2. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St...
