Verwandte Anleitungen für Bertilo Osterbek 2
Inhaltszusammenfassung für Bertilo Osterbek 2

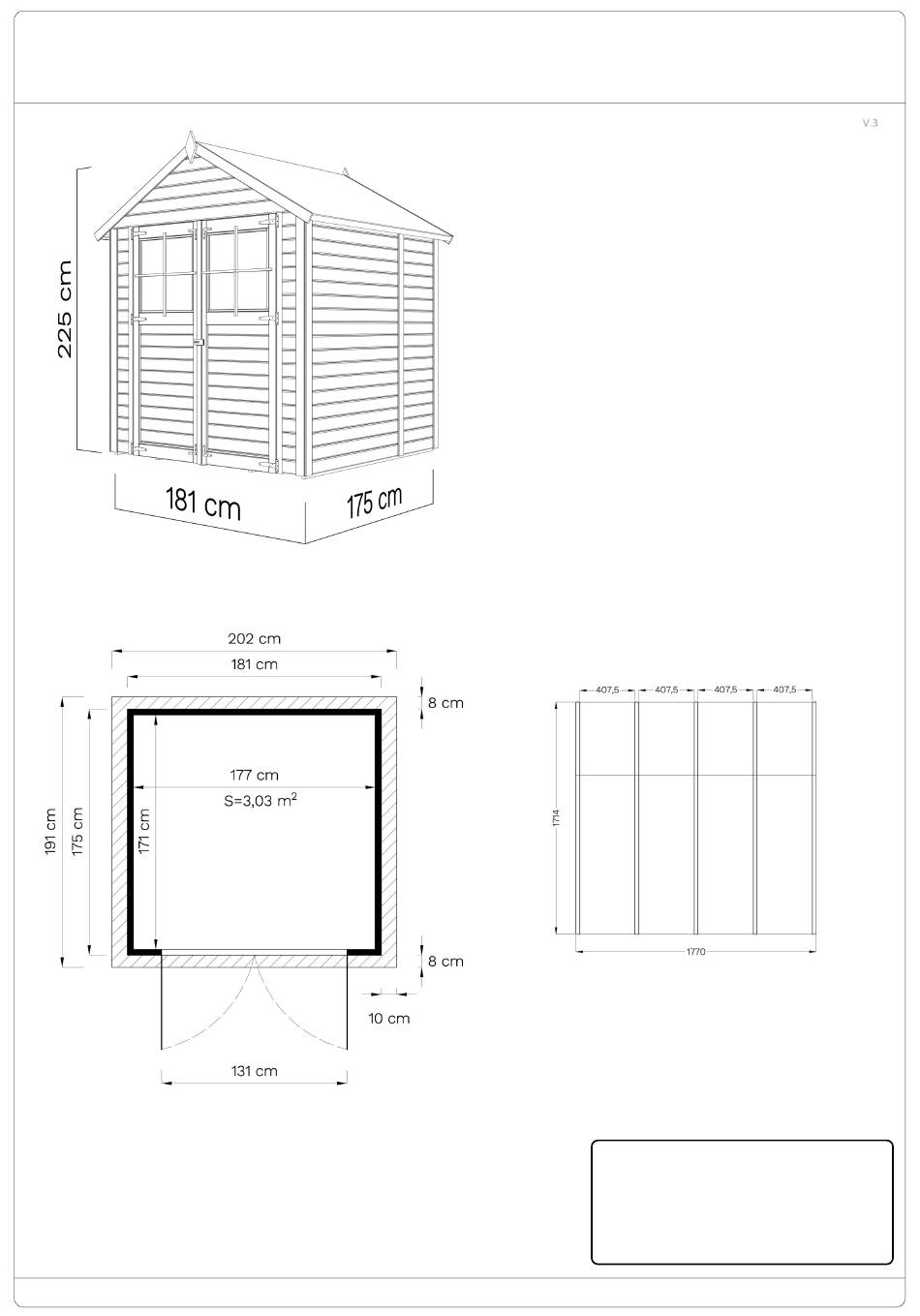

- Seite 1 OTOST6X6 DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions.
- Seite 2 OTOST6X6 Bevor Sie beginnen • Es ist empfehlenswert sich etwas Zeit zu nehmen, um die Aufbauanleitung anzusehen, bevor mit dem Aufbau begonnen wird. • Alle Schritte für den Aufbau werden – auch in Detailbildern – dargestellt. • Die vorgegebene Reihenfolge ist zu beachten. • Bitte prüfen Sie vor dem Aufbau anhand der Teileliste die Vollständigkeit und den Zustand der Lieferung.
- Seite 3 OTOST6X6 Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 16 x 1174 x 1770 47 x 1174 x 1703 Floor panel 47 x 540 x 1703 12 x 830 x 1150 Roof panel 47 x 201 x 1703 47 x 201 x 1703 28 x 28 x 1714 47 x 524 x 1770...
- Seite 4 OTOST6X6 Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 15 x 15 x 600 15 x 15 x 529 12 x 90 x 450 2 x 540 x 540 Glass 1505 1506 Ø4,5 x 50 x117 Ø3,5 x 35 X184...
- Seite 5 OTOST6X6 * Nicht im Lieferumfang enthalten / Not included! * Unterlagspad / * Imprägniert Kantholz / * Schraube / * Patio Pads * Impregnated beam * Screw 40*60*1770 mm 4,5*70 mm Min. 7,1 lfm/rm 4 Stck/Pcs 20 Stck/Pcs € € €...
- Seite 6 OTOST6X6 Ø 4 mm Ø 8 mm 35 mm x 35 St Holzschutzmittel / Wood preservative...
- Seite 7 OTOST6X6 50 mm x 21 St 4 mm Start NB! 1312 mm 4 mm 50 mm x 13 St...
- Seite 8 OTOST6X6 50 mm x 16 St 4 mm 4 mm 50 mm x 4 St 4 mm 50 mm x 4 St 50 mm x 4 St 4 mm 50 mm x 4 St 4 mm...
- Seite 9 OTOST6X6 35 mm x 4 St 35 mm x 8 St 35 mm x 4 St 4 mm 50 mm x 6 St 35 mm x 10 St...
- Seite 10 OTOST6X6 35 mm x 20 St 4 mm 35 mm x 16 St 10 mm x 86 St 10 mm x 58 St 35 mm x 15 St...
- Seite 11 OTOST6X6 4 mm 35 mm x 33 St 4 mm 35 mm x 16 St 35 mm x 33 St 25 mm x 16 St 30 mm x 18 St 1516 1517 1517 25 mm x 4 St 25 mm x 4 St 30 mm x 16 St...
- Seite 12 OTOST6X6 8 mm 918/248 918/248 19 mm x 7 St 1518 1102 4 mm 19 mm x 6 St...
- Seite 13 OTOST6X6 1562 25 mm x 20 St 1562...
