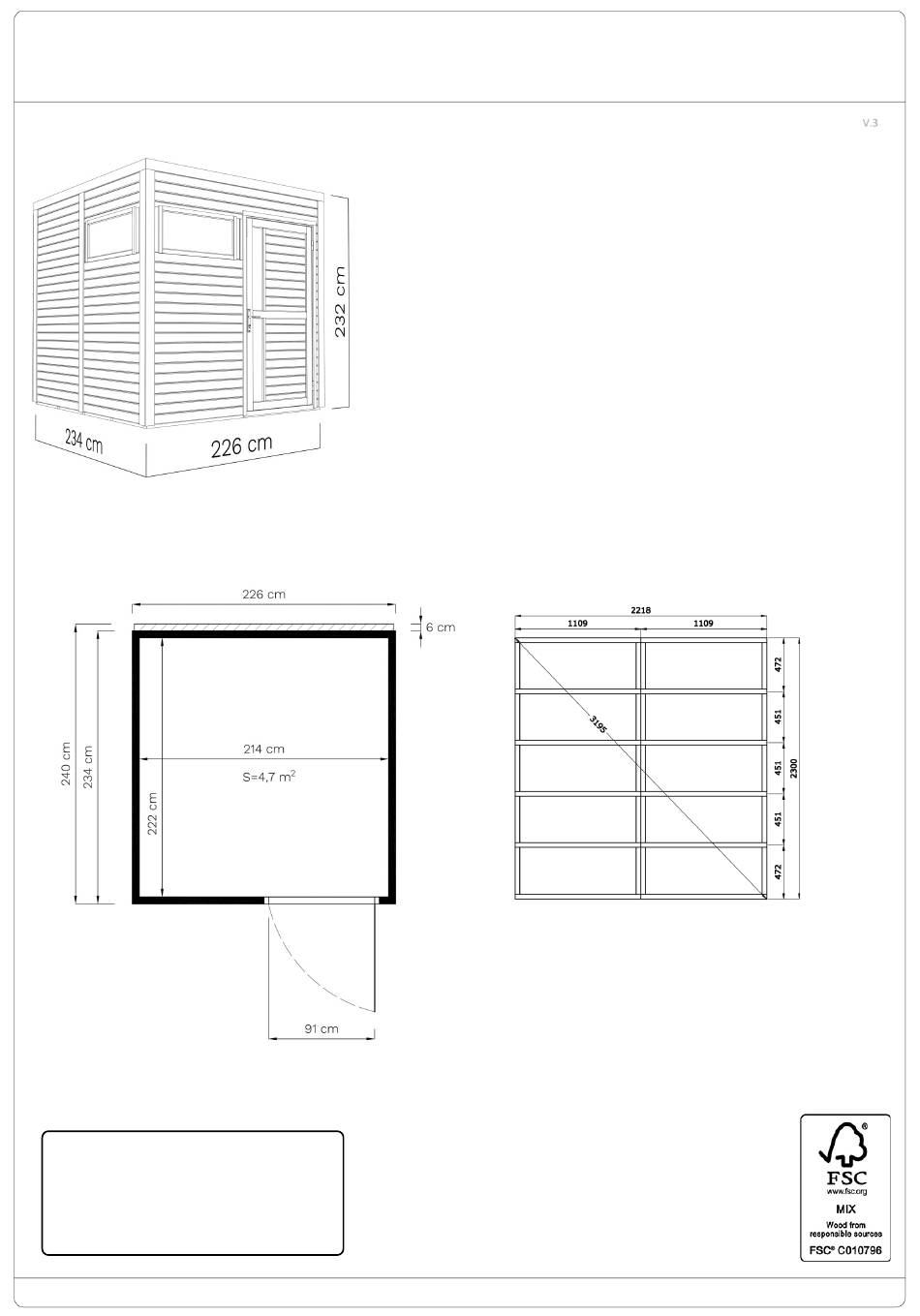

- Seite 1 OTCU2(NF/GR) DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions.
- Seite 2 OTCU2(NF/GR) Bevor Sie beginnen • Es ist empfehlenswert sich etwas Zeit zu nehmen, um die Aufbauanleitung anzusehen, bevor mit dem Aufbau begonnen wird. • Alle Schritte für den Aufbau werden – auch in Detailbildern – dargestellt. • Die vorgegebene Reihenfolge ist zu beachten. •...
- Seite 3 OTCU2(NF/GR) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 60 x 1109 x 2300 60 x 1109 x 1953 60 x 1109 x 1953 60 x 120 x 1953 38 x 792 x 2218...
- Seite 4 OTCU2(NF/GR) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 19 x 45 x 989 40 x 60 x 989 40 x 60 x 1878 40 x 60 x 1878 15 x 15 x 909...
- Seite 5 OTCU2(NF/GR) * Nicht im Lieferumfang enthalten / Not included! * Imprägniert Kantholz / * Unterlagspad / * Schraube / * Impregnated beam * Patio Pads * Screw 40*60*2218 mm 4,5*80 mm Min. 13,5 lfm/rm 6 Stck/Pcs 36 Stck/Pcs € €...
- Seite 6 OTCU2(NF/GR) Ø 4 mm Ø 8 mm Holzschutzmittel / Wood preservative Holzschutzmittel / Wood preservative 4 mm 75 mm x 5 St...
- Seite 7 OTCU2(NF/GR) 4 mm 75 mm x 32 St NB! 989 mm 4 mm 75 mm x 17 St...
- Seite 8 OTCU2(NF/GR) 4 mm 50 mm x 23 St 4 mm 75 mm x 4 St 4 mm 75 mm x 8 St 35 mm x 3 St 4 mm 75 mm x 4 St 50 mm x 4 St 35 mm x 3 St...
- Seite 9 OTCU2(NF/GR) 4 mm 75 mm x 16 St NB! OTCU2/3L!!! (Pack nr.2) 4 mm 75 mm x 10 St 4 mm 75 mm x 20 St...
- Seite 10 OTCU2(NF/GR) 4 mm 50 mm x 50 St 35 mm x 8 St 35 mm x 8 St 23 cm 23 cm 14 mm x 154 St...
- Seite 11 OTCU2(NF/GR) 4 mm 35 mm x 3 St 4 mm 35 mm x 11 St 4 mm 35 mm x 17 St...
- Seite 12 OTCU2(NF/GR) 4 mm 35 mm x 24 St 4 mm 35 mm x 24 St 25 mm x 12 St 4 mm 50 mm x 8 St...
- Seite 13 OTCU2(NF/GR) 1531 Step 1. Step 2. Step 3. Step 4.
- Seite 14 OTCU2(NF/GR) 50 mm x 4 St 25 mm x 4 St 35 mm x 2 St 25 mm x 24 St...
- Seite 15 OTCU2(NF/GR) Version 1. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St...
- Seite 16 OTCU2(NF/GR) Version 2. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St...
