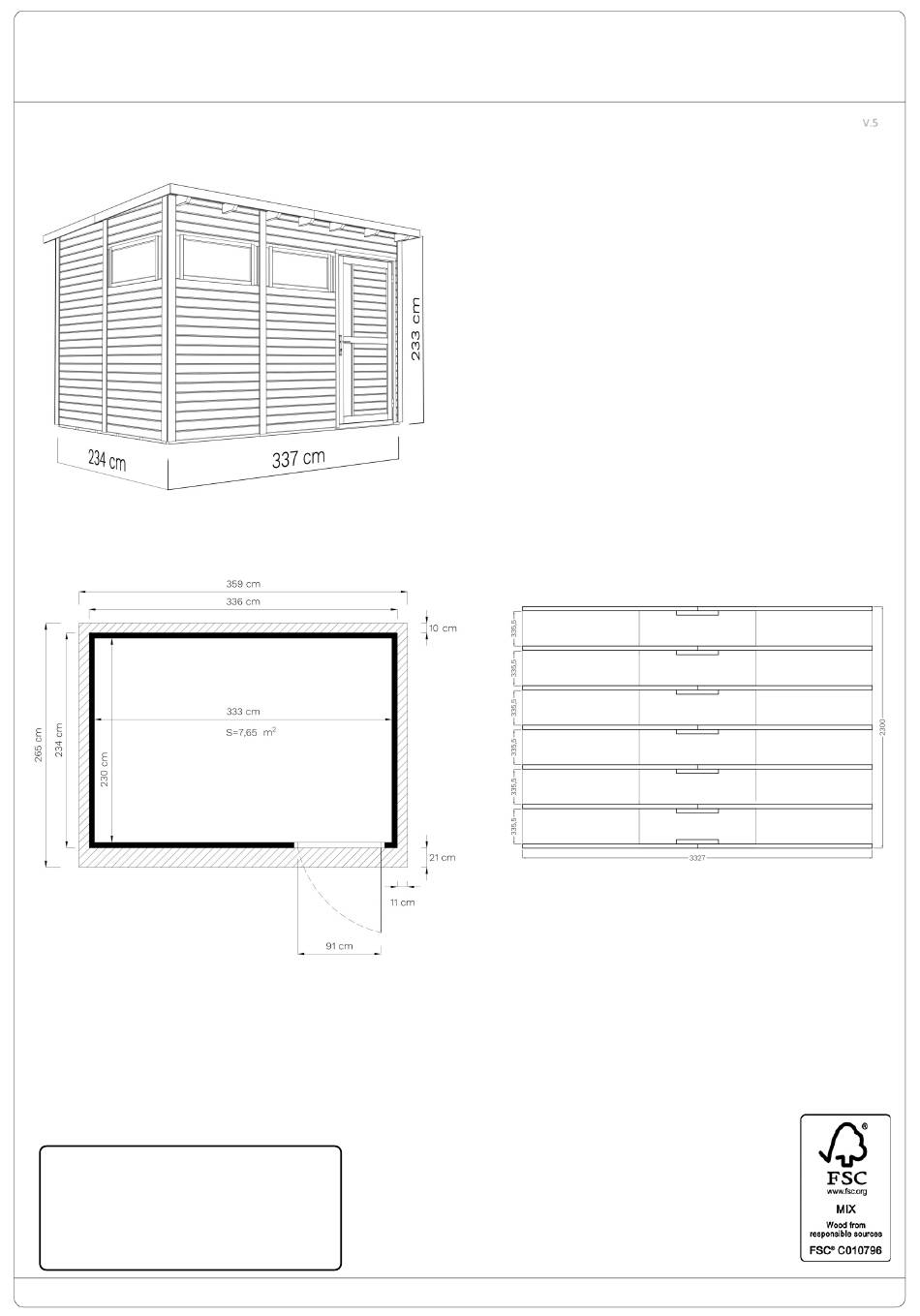

Seite 1
OTPE3(NF/GR) DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions.
Seite 2
OTPE3(NF/GR) Bevor Sie beginnen • Es ist empfehlenswert sich etwas Zeit zu nehmen, um die Aufbauanleitung anzusehen, bevor mit dem Aufbau begonnen wird. • Alle Schritte für den Aufbau werden – auch in Detailbildern – dargestellt. • Die vorgegebene Reihenfolge ist zu beachten. • Bitte prüfen Sie vor dem Aufbau anhand der Teileliste die Vollständigkeit und den Zustand der Lieferung.
Seite 3
OTPE3(NF/GR) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 16 x 1109 x 2300 60 x 1109 x 1953 1112 60 x 1109 x 1953 60 x 120 x 1953 38 x 880 x 1780 40 x 80 x 200 41 x 41 x 1663 1114...
Seite 4
OTPE3(NF/GR) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 19 x 45 x 989 40 x 60 x 1878 40 x 60 x 1878 40 x 60 x 989 12 x 200 x 200 5 x 150 x 835 Plexiglass Ø4,5 x 90...
Seite 5
OTPE3(NF/GR) * Nicht im Lieferumfang enthalten / Not included! * Imprägniert Kantholz / * Unterlagspad / * Schraube / * Impregnated beam * Patio Pads * Screw 40*60*2300 mm 4,5*80 mm Min. 18,4 lfm/rm 8 Stck/Pcs 56 Stck/Pcs € € €...
Seite 6
OTPE3(NF/GR) Ø 4 mm 1112 1114 1114 1116 75 mm x 4 St 1112 1112 50 mm x 84 St Holzschutzmittel / Wood preservative...
Seite 7
OTPE3(NF/GR) Holzschutzmittel / Wood preservative 4 mm 75 mm x 40 St NB! 989 mm 4 mm 75 mm x 22 St...
Seite 8
OTPE3(NF/GR) 4 mm 50 mm x 29 St 4 mm 75 mm x 32 St 35 mm x 3 St 1531 4 mm 75 mm x 4 St...
Seite 9
OTPE3(NF/GR) 4 mm 75 mm x 8 St 50 mm x 4 St 35 mm x 3 St 4 mm 1527 4 mm 75 mm x 19 St 4 mm 75 mm x 16 St...
Seite 10
OTPE3(NF/GR) 4 mm 75 mm x 32 St 4 mm 35 mm x 8 St 4 mm 35 mm x 8 St 4 mm 50 mm x 60 St...
Seite 11
OTPE3(NF/GR) 90 mm x 14 St 4 mm 4 mm 35 mm x 7 St 90 mm x 14 St 50 mm x 68 St...
Seite 12
OTPE3(NF/GR) 14 mm x 60 St 13 cm 14 mm x 60 St 13 cm 14 mm x 90 St...
Seite 14
OTPE3(NF/GR) 4 mm 35 mm x 20 St 170/161 153/163 4 mm 50 mm x 8 St 4 mm 35 mm x 3 St 25 mm x 12 St 1002 1001 (24*) 4 mm 50 mm x 8 St NB! (OTPE3NF)
Seite 15
NB! OTPE3GR!!!! OTPE3(NF/GR) 26.1 1129/1131/1135 1129 26.2 1135 1129 1131 1135 27.1 25 mm x 12 St 1135 1131 25 mm x 32 St...
Seite 16
OTPE3(NF/GR) NB! (OTPE3NF) 35 mm x 2 St 1531 25 mm x 24 St 1554 25 mm x 4 St 50 mm x 4 St 4 mm 35 mm x 7 St 4 mm 25 mm x 10 St 1527...
Seite 17
OTPE3(NF/GR) Version 1. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St...
Seite 18
OTPE3(NF/GR) Version 2. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St...
