Den Wandaufputzschrank an der Außenwand ausrichten und die vier
Bohrlöcher (Ø 8 mm) sowie die Bohrung für die frostsichere
2.
Außenarmatur (Ø 27 mm) kennzeichnen und bohren.
Schrank (1) mittels beiliegenden vier Abstandshaltern und
Befestigungsschrauben (2) an der Außenwand befestigen.
Gefahr! Erdung!
Verbindung des Potentialausgleichs mit den dafür vorgesehenen
Schrauben im oberen Wandeinbauschrankbereich und an der
Tür herstellen (sämtliche metallischen Teile sind somit geerdet).
Metallende Gebäudeteile, zu denen auch der Tresor gehört
benötigen zwingend die Verbindung zum Potentialausgleich.
Querschnitt dieser Leitungen ist die Hälfte des Querschnitts
des Hauptschutzleiters, mindestens jedoch 6 mm².

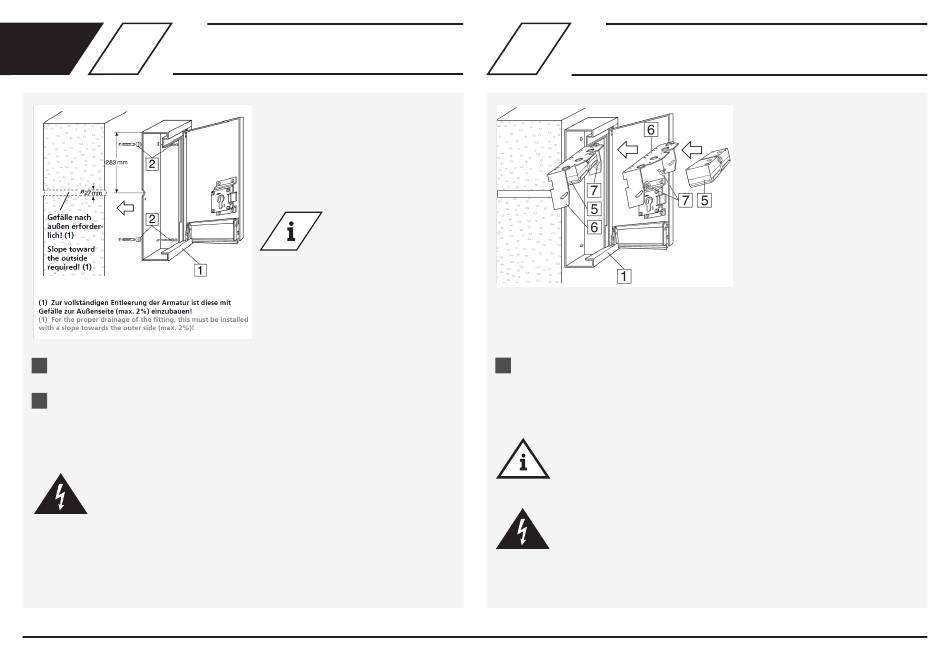

Montage Wandaufputzschrank
Stromzuführung vorsehen
- FI-Absicherung beachten:
Nennfehlerstrom ≤ 0,03 A und
Anschlussleistung ≤32 A
- Schutzart IP 44
Info! Folgende
Figuren werden mit der
Schutzart IP 55
ausgeliefert:
21302015CH
21303015CH
21304015CH
2
Einbau Steckdosenkombination
1.
Steckdosenkombination (5) (Anschlussfertig verdrahtet) auf
Montageblech (6) aufschrauben, im Wandeinbauschrank (1) anschließen
und mit der Flügelschraube (7) an der Schrankwand fixieren
(20° schwenkbar).
Hinweis!
Funktionsprüfung durchführen!
Gefahr!
Elektroarbeiten dürfen nur von autorisiertem Fachpersonal
ausgeführt werden!
