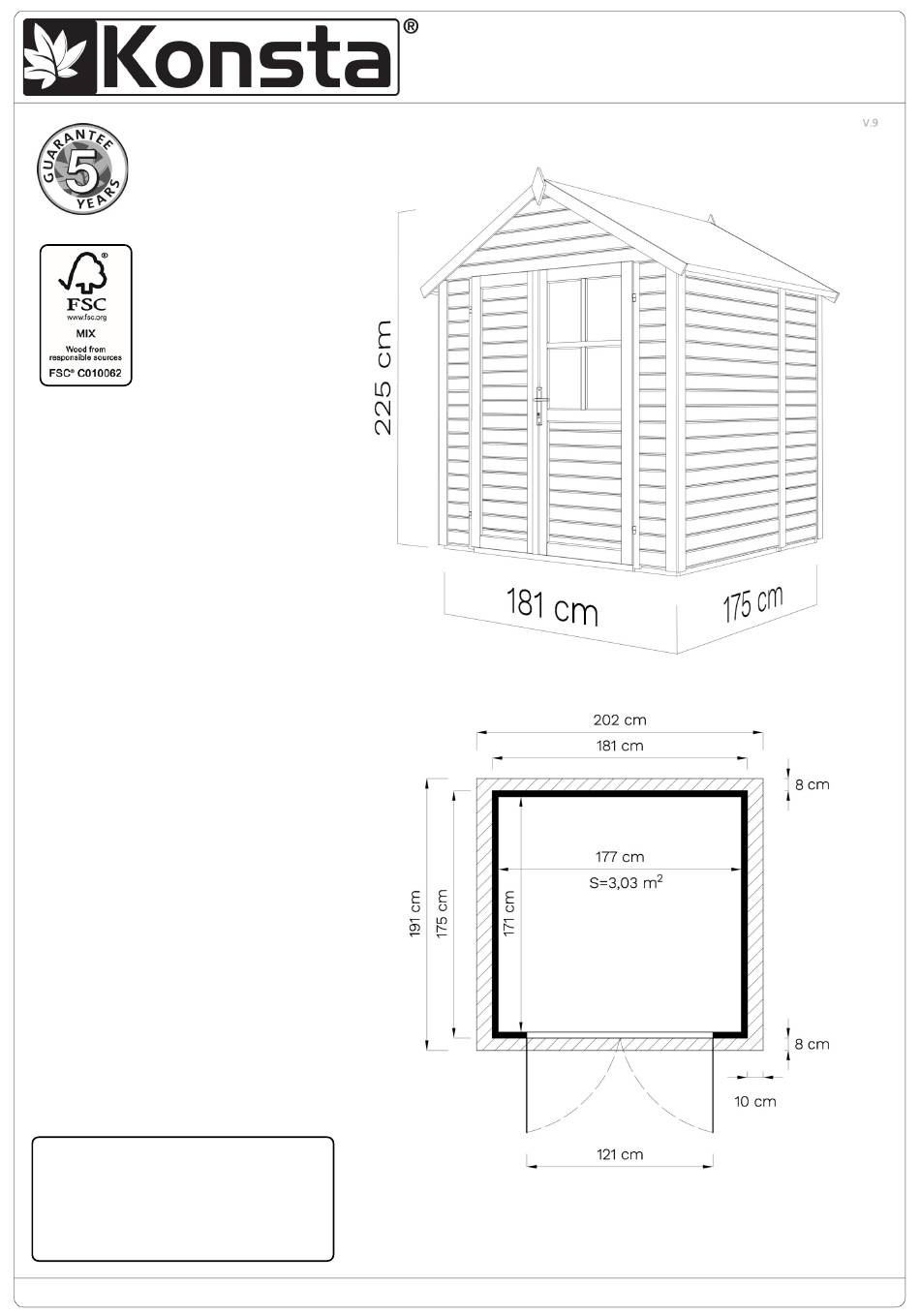

- Seite 1 Fino 1 DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions. Manufactured for Hornbach Baumarkt AG, Hornbachstraße, D-76878 Bornheim.
- Seite 2 Fino 1 Bevor Sie beginnen • Es ist empfehlenswert sich etwas Zeit zu nehmen, um die Aufbauanleitung anzusehen, bevor mit dem Aufbau begonnen wird. • Alle Schritte für den Aufbau werden – auch in Detailbildern – dargestellt. • Die vorgegebene Reihenfolge ist zu beachten. •...
- Seite 3 Fino 1 Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 16 x 1174 x 1770 47 x 1174 x 1703 Floor panel 47 x 540 x 1703 12 x 830 x 1150 Roof panel...
- Seite 4 Fino 1 Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 15 x 15 x 269 15 x 15 x 345 1003 1005 12 x 90 x 450 3 x 260 x 370 Glass 1505 1506 Ø4,5 x 50...
- Seite 5 Fino 1 * Nicht im Lieferumfang enthalten / Not included! * Unterlagspad / * Imprägniert Kantholz / * Schraube / * Patio Pads * Impregnated beam * Screw 40*60*1770 mm 4,5*70 mm Min. 7,1 lfm/rm 4 Stck/Pcs 20 Stck/Pcs €...
- Seite 6 Fino 1 Ø 4 mm Ø 8 mm 35 mm x 35 St Holzschutzmittel / Wood preservative Manufactured for Hornbach Baumarkt AG, Hornbachstraße, D-76878 Bornheim.
- Seite 7 Fino 1 50 mm x 21 St 4 mm NB! 1214 mm Start 4 mm 50 mm x 13 St Manufactured for Hornbach Baumarkt AG, Hornbachstraße, D-76878 Bornheim.
- Seite 8 Fino 1 50 mm x 16 St 4 mm 4 mm 50 mm x 2 St 4 mm 50 mm x 4 St 50 mm x 4 St 4 mm Manufactured for Hornbach Baumarkt AG, Hornbachstraße, D-76878 Bornheim.
- Seite 9 Fino 1 35 mm x 4 St 35 mm x 8 St 35 mm x 4 St 4 mm 50 mm x 4 St 35 mm x 10 St Manufactured for Hornbach Baumarkt AG, Hornbachstraße, D-76878 Bornheim.
- Seite 10 Fino 1 35 mm x 20 St 4 mm 35 mm x 16 St 10 mm x 96 St 10 mm x 64 St 35 mm x 15 St Manufactured for Hornbach Baumarkt AG, Hornbachstraße, D-76878 Bornheim.
- Seite 11 Fino 1 4 mm 35 mm x 33 St 25 mm x 32 St 1003 4 mm 35 mm x 16 St 1005 Manufactured for Hornbach Baumarkt AG, Hornbachstraße, D-76878 Bornheim.
- Seite 12 Fino 1 1531 Step 1. Step 2. Step 3. Step 4. Manufactured for Hornbach Baumarkt AG, Hornbachstraße, D-76878 Bornheim.
- Seite 13 Fino 1 1517 25 mm x 4 St 35 mm x 3 St 1528 35 mm x 2 St 1531 1554 25 mm x 4 St Manufactured for Hornbach Baumarkt AG, Hornbachstraße, D-76878 Bornheim.
- Seite 14 Fino 1 35 mm x 12 St 246/247 1528 8 mm 4 mm 35 mm x 10 St Manufactured for Hornbach Baumarkt AG, Hornbachstraße, D-76878 Bornheim.
