Draco 3515 Bedienungsanleitung

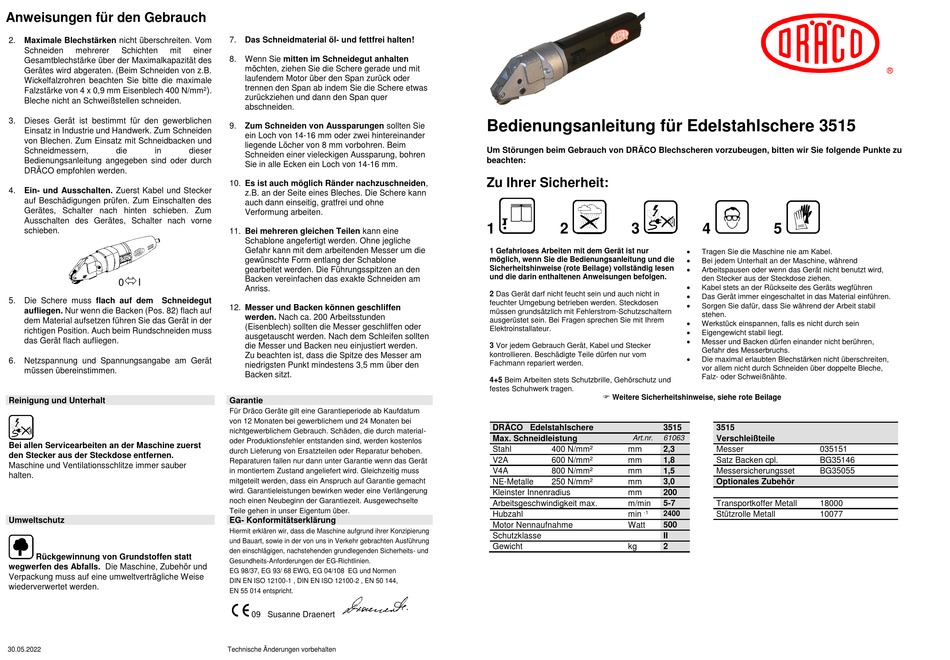

Anweisungen für den Gebrauch
2. Maximale Blechstärken nicht überschreiten. Vom
Schneiden mehrerer Schichten mit
Gesamtblechstärke über der Maximalkapazität des
Gerätes wird abgeraten. (Beim Schneiden von z.B.
Wickelfalzrohren beachten Sie bitte die maximale
Falzstärke von 4 x 0,9 mm Eisenblech 400 N/mm²
Bleche nicht an Schweißstellen schneiden.
3. Dieses Gerät ist bestimmt für den gewerblichen
Einsatz in Industrie und Handwerk. Zum Schneiden
von Blechen. Zum Einsatz mit Schneidbacken und
Schneidmessern, die in
Bedienungsanleitung angegeben sind oder durch
DRÄCO empfohlen werden.
4. Ein- und Ausschalten. Zuerst Kabel und Stecker
auf Beschädigungen prüfen. Zum Einschalten des
Gerätes, Schalter nach hinten schieben. Zum
Ausschalten des Gerätes, Schalter nach vorne
schieben.

0 I
5. Die Schere muss flach auf dem Schneidegut
aufliegen. Nur wenn die Backen (Pos. 82) flach auf
dem Material aufsetzen führen Sie das Gerät in der
richtigen Position. Auch beim Rundschneiden muss
das Gerät flach aufliegen.
6. Netzspannung und Spannungsangabe am Gerät
müssen übereinstimmen.
Reinigung und Unterhalt
Bei allen Servicearbeiten an der Maschine zuerst
den Stecker aus der Steckdose entfernen.
Maschine und Ventilationsschlitze immer sauber
halten.
Umweltschutz
Rückgewinnung von Grundstoffen statt
wegwerfen des Abfalls. Die Maschine, Zubehör und
Verpackung muss auf eine umweltverträgliche Weise
wiederverwertet werden.
30.05.2022
7. Das Schneidmaterial öl- und fettfrei halten!
einer
8. Wenn Sie mitten im Schneidegut anhalten
möchten, ziehen Sie die Schere gerade und mit
laufendem Motor über den Span zurück oder
trennen den Span ab indem Sie die Schere etwas
)
.
zurückziehen und dann den Span quer
abschneiden.
9. Zum Schneiden von Aussparungen sollten Sie
ein Loch von 14-16 mm oder zwei hintereinander
liegende Löcher von 8 mm vorbohren. Beim
dieser
Schneiden einer vieleckigen Aussparung, bohren
Sie in alle Ecken ein Loch von 14-16 mm.
10. Es ist auch möglich Ränder nachzuschneiden,
z.B. an der Seite eines Bleches. Die Schere kann
auch dann einseitig, gratfrei und ohne
Verformung arbeiten.
11. Bei mehreren gleichen Teilen kann eine
Schablone angefertigt werden. Ohne jegliche
Gefahr kann mit dem arbeitenden Messer um die
gewünschte Form entlang der Schablone
gearbeitet werden. Die Führungsspitzen an den
Backen vereinfachen das exakte Schneiden am
Anriss.
12. Messer und Backen können geschliffen
werden. Nach ca. 200 Arbeitsstunden
(Eisenblech) sollten die Messer geschliffen oder
ausgetauscht werden. Nach dem Schleifen sollten
die Messer und Backen neu einjustiert werden.
Zu beachten ist, dass die Spitze des Messer am
niedrigsten Punkt mindestens 3,5 mm über den
Backen sitzt.
Garantie
Für Dräco Geräte gilt eine Garantieperiode ab Kaufdatum
von 12 Monaten bei gewerblichem und 24 Monaten bei
nichtgewerblichem Gebrauch. Schäden, die durch material-
oder Produktionsfehler entstanden sind, werden kostenlos
durch Lieferung von Ersatzteilen oder Reparatur behoben.
Reparaturen fallen nur dann unter Garantie wenn das Gerät
in montiertem Zustand angeliefert wird. Gleichzeitig muss
mitgeteilt werden, dass ein Anspruch auf Garantie gemacht
wird. Garantieleistungen bewirken weder eine Verlängerung
noch einen Neubeginn der Garantiezeit. Ausgewechselte
Teile gehen in unser Eigentum über.
EG- Konformitätserklärung
Hiermit erklären wir, dass die Maschine aufgrund ihrer Konzipierung
und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung
den einschlägigen, nachstehenden grundlegenden Sicherheits- und
Gesundheits-Anforderungen der EG-Richtlinien.
EG 98/37, EG 93/ 68 EWG, EG 04/108 EG und Normen
DIN EN ISO 12100-1 , DIN EN ISO 12100-2 , EN 50 144,
EN 55 014 entspricht.
09 Susanne Draenert
Technische Änderungen vorbehalten
Bedienungsanleitung für Edelstahlschere 3515
Um Störungen beim Gebrauch von DRÄCO Blechscheren vorzubeugen, bitten wir Sie folgende Punkte zu
beachten:
Zu Ihrer Sicherheit:
1 2 3
1 Gefahrloses Arbeiten mit dem Gerät ist nur
möglich, wenn Sie die Bedienungsanleitung und die
Sicherheitshinweise (rote Beilage) vollständig lesen
und die darin enthaltenen Anweisungen befolgen.
2 Das Gerät darf nicht feucht sein und auch nicht in
feuchter Umgebung betrieben werden. Steckdosen
müssen grundsätzlich mit Fehlerstrom-Schutzschaltern
ausgerüstet sein. Bei Fragen sprechen Sie mit Ihrem
Elektroinstallateur.
3 Vor jedem Gebrauch Gerät, Kabel und Stecker
kontrollieren. Beschädigte Teile dürfen nur vom
Fachmann repariert werden.
4+5 Beim Arbeiten stets Schutzbrille, Gehörschutz und
festes Schuhwerk tragen.
 Weitere Sicherheitshinweise, siehe rote Beilage
DRÄCO Edelstahlschere 3515
Max. Schneidleistung Art.nr. 61063
2,3
Stahl 400 N/mm² mm
V2A 600 N/mm² mm 1,8
V4A 800 N/mm² mm 1,5
NE-Metalle 250 N/mm² mm 3,0
Kleinster Innenradius mm 200
Arbeitsgeschwindigkeit max. m/min 5-7
Hubzahl min -1 2400
Motor Nennaufnahme Watt 500
Schutzklasse II
Gewicht kg 2
4 5

Tragen Sie die Maschine nie am Kabel.

Bei jedem Unterhalt an der Maschine, während

Arbeitspausen oder wenn das Gerät nicht benutzt wird,
den Stecker aus der Steckdose ziehen.

Kabel stets an der Rückseite des Geräts wegführen

Das Gerät immer eingeschaltet in das Material einführen.

Sorgen Sie dafür, dass Sie während der Arbeit stabil
stehen.

Werkstück einspannen, falls es nicht durch sein

Eigengewicht stabil liegt.

Messer und Backen dürfen einander nicht berühren,
Gefahr des Messerbruchs.

Die maximal erlaubten Blechstärken nicht überschreiten,
vor allem nicht durch Schneiden über doppelte Bleche,
Falz- oder Schweißnähte.
3515
Verschleißteile
Messer 035151
Satz Backen cpl. BG35146
Messersicherungsset BG35055
Optionales Zubehör
Transportkoffer Metall 18000
Stützrolle Metall 10077
®
