FIBERDECK BOSTON Montageanleitung Seite 3

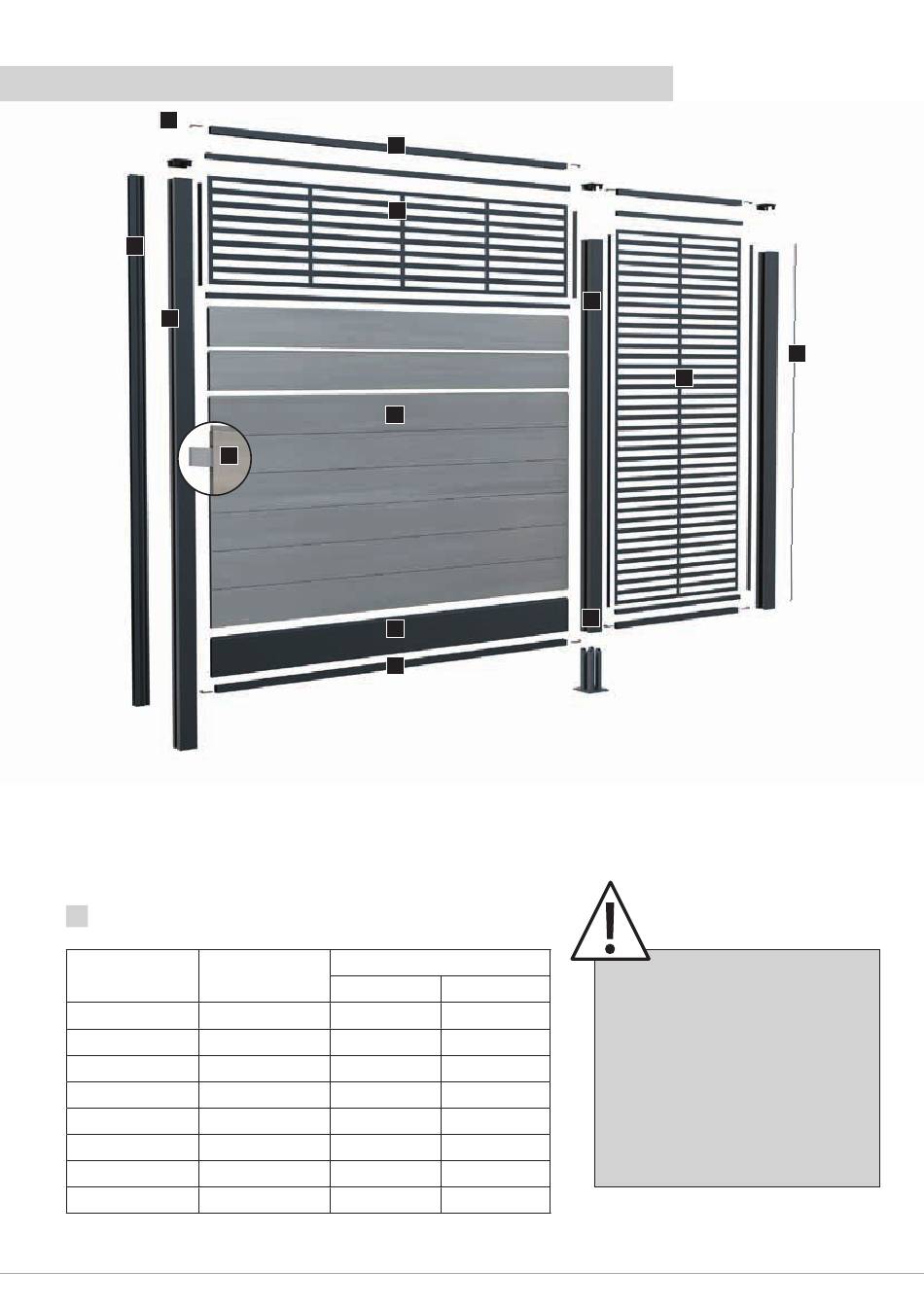

BOSTON ZAUNELEMENTE
1
7
3
12
1. Pfostenkappe
2. Pfosten 1900 mm zur Befestigung auf Pfostenanker
3. Pfosten 2500 mm zum direkten Einbetonieren
4. Pfostenanker
5. Abschlussprofil
6. Start-/Endprofil + 4 Konnektoren
ZAUN/PFOSTEN HÖHE VERHÄLTNISSE
Anzahl der WPC- oder Zaunhöhe
Aluminium-Profile
13
12
11
10
9
8
7
6
Achtung: Bei Montage auf Pfostenanker garantieren wir eine Windfestigkeit bis 120 km/h bei einer Höhe von 1,24 m. Darü-
ber hinaus stellen Sie sicher, dass Sie sich in einem windgeschützten Bereich befinden oder ziehen Sie eine windgeschützte
Installation in Betracht.
6
8
10
11
6
Pfostenlänge in mm
in mm
einbetoniert
1975 2700
1825 2340
1675 2190
1525 2040
1375 1790
1225 1540
1075 1390
925 1240
2
4
7. Pfosten Eckprofil (variabel)
8. Dekorgitter Horizontal
9. Dekorgitter Vertikal
10. WPC Steckzaunprofile
11. Aluminium Steckzaunprofile
12. Stabilisierungleisten
Je nach Modell ersetzt ein horizontales De-
Pfostenanker
kor 2 oder 3 Standardprofile.
-
✔ H : 45 cm = 3 Profile
1840
✔ H : 30 cm = 2 Profile
1690
Die MODERN-Boards haben eine etwas
andere Deckbreite als Standard-Profile.
1540
Beachten Sie den Höhenunterschied, den
dies erzeugt.
1390
Die Alu-Pfosten können mit einem speziellen
1240
feinzahnigen Sägeblatt gekappt werden.
1090
940
Montageanleitung - Alu-/WPC-Sichtschutz BOSTON Fiberdeck
