2 - MONTAGE DER FÜLLUNG 2 - MONTAGE DER FÜLLUNG

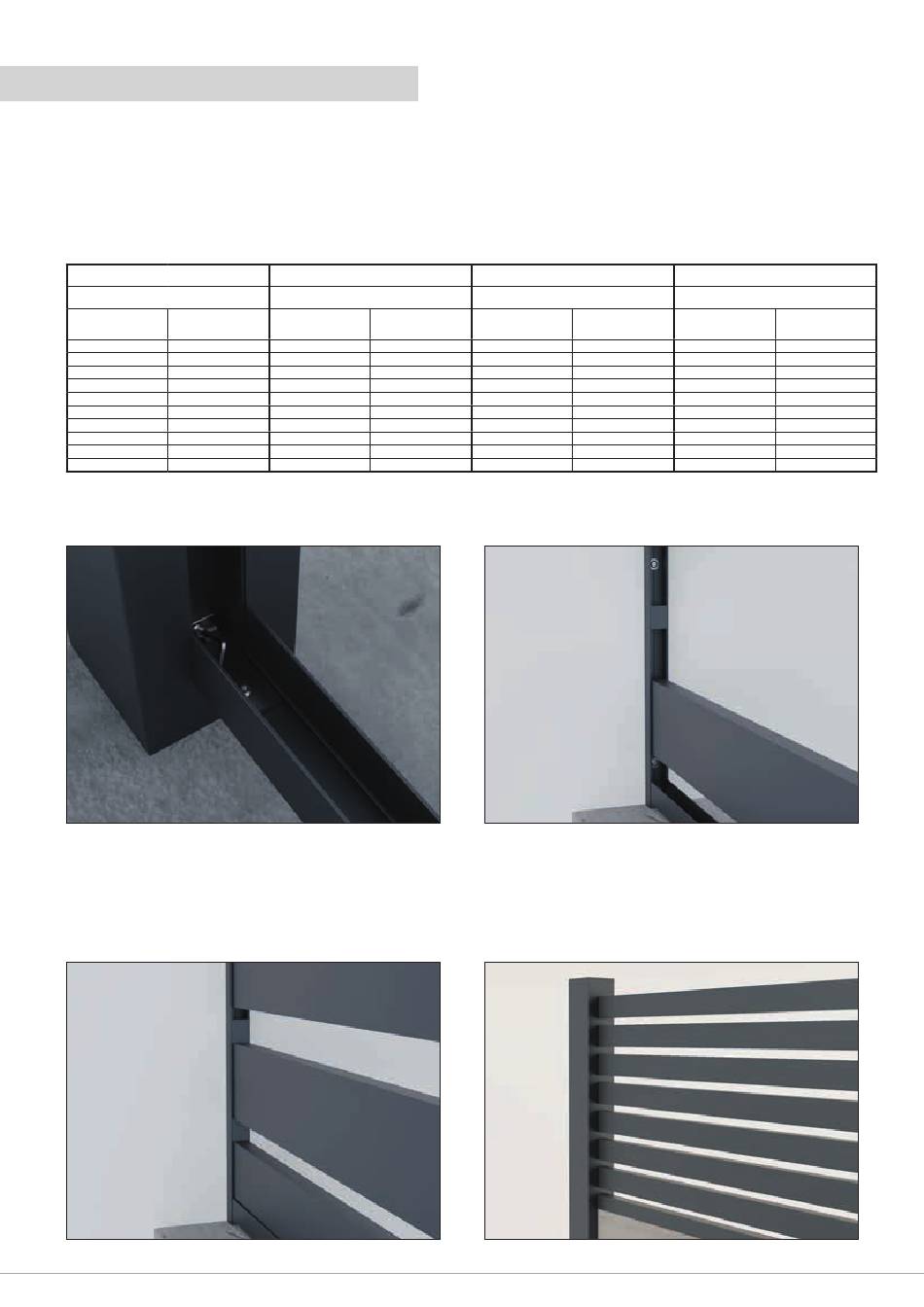

2.4 - MONTAGE DER ALUMINIUM-LAMELLEN (SERIE OPEN)

Es ist möglich halboffene Zäune in voller Höhe herzustellen oder massive und durchbrochene Teile in einem Feld zu kombinieren. Es ste-
hen 2 Lamellenhöhen zur Verfügung: 45 und 100 mm. In Kombination mit vorgeschnittenen Abstandhaltern (auch in 2 Höhen erhältlich:
15 und 30 mm) können unterschiedliche Optiken erzielt werden.
Die Höhe des endgültigen Sichtschutzzaunes hängt von der gewählten Kombination ab.
Die folgende Tabelle zeigt einige gängige Beispiele.
Alu-Lamelle OPEN 45
Abstandshalter 15 mm
Anzahl Gesamthöhe
Alu-Lamelle (mm)
30 1810
28 1690
26 1570
24 1450
22 1330
20 1210
18 1090
16 970
14 850
12 730
SCHRITT 2.4.1 -
Installieren Sie die untere Schiene wie bei Schritt 1 beschrieben.
SCHRITT 2.4.3 -
Wiederholen Sie dies bis die gewünschte Höhe erreicht wurde.
16/24 | Montageanleitung - Alu-/WPC-Sichtschutz BOSTON Fiberdeck
Alu-Lamelle OPEN 100
Abstandshalter 30 mm
Anzahl Gesamthöhe
Alu-Lamelle (mm)
14 1830
13 1700
12 1570
11 1440
10 1310
9 1180
8 1050
7 920
6 790
5 660
/ V2.22
®
Kombination N+F-Profile
mit 7 Alu-Lamelle Open 45
Abstandshalter 15 mm
Anzahl Gesamthöhe
N+F Profil (mm)
9 1795
8 1645
7 1495
6 1345
5 1195
4 1045
3 895
SCHRITT 2.4.2 -
Setzen Sie die erste Aluminiumlamelle in die untere Schiene ein
und schieben Sie jeweils einen Abstandhalter in die Pfosten.
SCHRITT 2.4.4 -
Schließen Sie mit dem Oberprofil ab (siehe Schritt 3). Bei einer
Kombination aus massivem Zaun im unteren Teil und offenem
Zaun im oberen Teil muss das Oberprofil bereits nach dem
letzten Steckzaunbrett platziert werden. Die Lamellen werden mit
dem gewählten Abstand darüber positioniert. Es gibt dann keine
obere Schiene mehr. Diese Konfiguration ist nur innerhalb von 45
cm durchbrochen möglich.
Kombination N+F-Profile
mit 4 Alu-Lamelle Open 45
Abstandshalter 15 mm
Anzahl Gesamthöhe
N+F Profil (mm)
10 1755
9 1605
8 1455
7 1305
6 1155
5 1005
4 855
3 705
