FIBERDECK BOSTON Montageanleitung

Anpassbares alu-tor
Vorschau ausblenden Andere Handbücher für BOSTON:
1
2
3
4
5
6
7

Werbung

Quicklinks

Diese Anleitung herunterladen
Montageanleitung
Anpassbares Alu-Tor
BOSTON
www.fiberdeck.com

Werbung

loading

Verwandte Anleitungen für FIBERDECK BOSTON

Inhaltszusammenfassung für FIBERDECK BOSTON

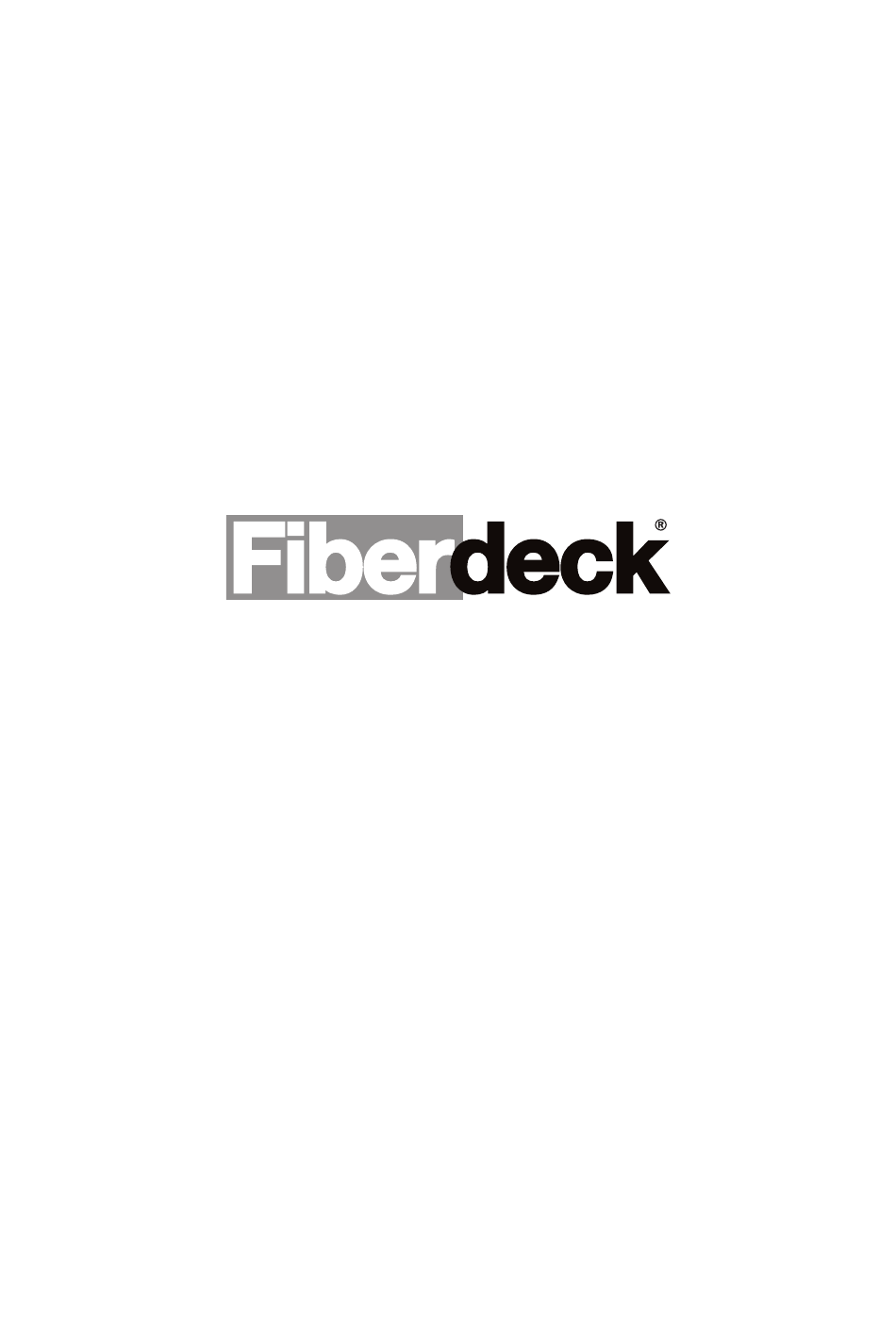

  • Seite 1 Montageanleitung Anpassbares Alu-Tor BOSTON www.fiberdeck.com...
  • Seite 2 Ref.FR: 1267 - 1430 Abb.1 Ref.NL: 2698 - 2697 Merkmale Tormaße: 980 x 1830 mm - Art.2698 Zu beachten: 1200 x 1830 mm - Art.2697 Entfernen Sie bitte die Schutzfolie, bevor das Tor Vertikaler Rahmen: 80x50 mm unter Witterungseinfluss gelagert wird. Querrahmen horizontal: 80x40 mm Die Torrahmen-Nut ist 21,4 mm breit, die WPC-Pro-...
  • Seite 3 Abb.4 4. Das lose aufrechte Rahmenteil wird nach 6. Pfostenmontage: Verwenden Sie für einsetzten der Füllung wieder seitlich mit den 4 das Tor ausschließlich die dafür vorgese- beiliegenden Schrauben festgeschraubt. henen, verstärkten Tor-Pfosten mit 4 mm Wandstärke (Art.2327) zum Einbetonieren. 5.
  • Seite 4 7. Beim Beschlagsatz für die Tore ist ein Dorn zur Bodenmontage enthalten (für Beton, Pflas- ter oder Asphalt Montage). Hierfür wird der Dorn mit 2 Schrauben auf dem Boden fest gedübelt und geschraubt (vom Pfosten bis Dornmitte 48 mm). Abb.7 8.
  • Seite 5 9. Um die genau Montagehöhe zu ermitteln, hängen Sie die Tür in das untere Dornband und halten dann den oberen Beschlag an. Markieren Sie die Position. Bohren Sie dann die beiden Löcher vor und befestigen das Dornband mit den beiliegenden Hülsenschrauben/Dübeln. Anschließend können Pfostenkappen und Ab- deckungen montiert werden.
  • Seite 6 10. Jetzt muss die Schließrichtung festge- Abb.10.1 legt werden (Abb. 10.11 - Schloßfalle lässt sich drehen). Sobald bei dem Schloss die richtige Richtung eingestellt ist, muss noch Schließwinkel und Schließblech montiert werden. 11. Zum Schluss wird die Drückgarnitur und der Schließzylinder montiert. Abb.10.2 Abb.10.3 Abb.10.4...
  • Seite 7 Abb.10.6 Abb.10.7 Abb.10.8 Abb.10.9 Abb.10.10 Abb.10.11 Abb.10.12 Abb.11.1 Abb.11.2 7/7 | V2.1...
