FIBERDECK BOSTON Montageanleitung Seite 21

4 - MONTAGE TÜRELEMENT
SCHRITT 4.5 -

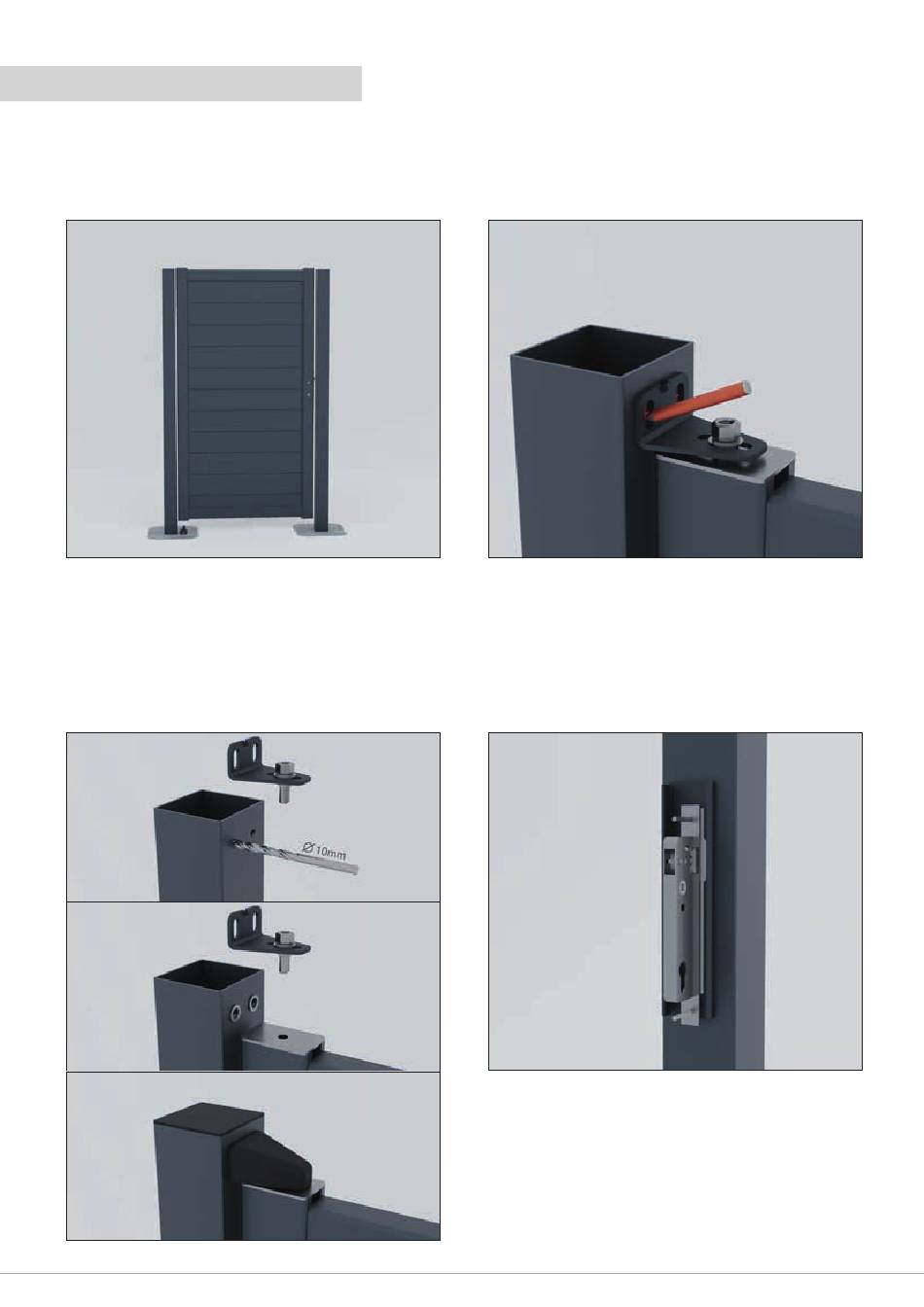

Heben Sie das Tor zwischen den Pfosten und setzen Sie es auf die
Zehenkappe. Achten Sie auf die Auf- / Ab-Richtung und platzieren
Sie den Drehzapfen unten am Lager. Überprüfen Sie den Winkel
und sichern Sie das Tor.
SCHRITT 4.7 -
Bewegen Sie das Tor, um den Pfosten mit einem Metallbohrer
mit 10 mm Durchmesser bohren zu können. Positionieren
Sie das Tor und das hohe Scharnier neu, indem Sie M8-Un-
terlegscheiben zwischen Scharnier und Pfosten einsetzen. Befes-
tigen Sie das Scharnier endgültig mit M8x20mm Schrauben und
Unterlegscheiben. Überprüfen Sie die Öffnung des Blattes und
positionieren Sie die Drehzapfen gegebenenfalls neu. Setzen Sie
die Abdeckungen auf das Scharnier und die Pfosten.
SCHRITT 4.6 -
Setzen Sie das obere Scharnier in das obere Lager ein und mar-
kieren Sie seine Position auf dem Pfosten.
SCHRITT 4.8 -
Legen Sie das Einsteckschloss auf der Verriegelungsseite des
Pfostens unter Berücksichtigung der gewünschten Öffnungsrich-
tung (Ziehen oder Drücken). Schrauben Sie die Edelstahlplatte
ab und drehen Sie sie gegebenenfalls, um die Löcher mit dem
Schloss und der Schraube auszurichten.
Montageanleitung - Alu-/WPC-Sichtschutz BOSTON Fiberdeck / V2.22 | 21/24
®
