Displayanzeigen; Taste Heizung; Maximale Heizwassertemperatur Einstellen; Sommerbetrieb Einstellen - Bosch Condens 5300i W Bedienungsanleitung

Bedienung
3.3

Displayanzeigen

1 2 3
10 9

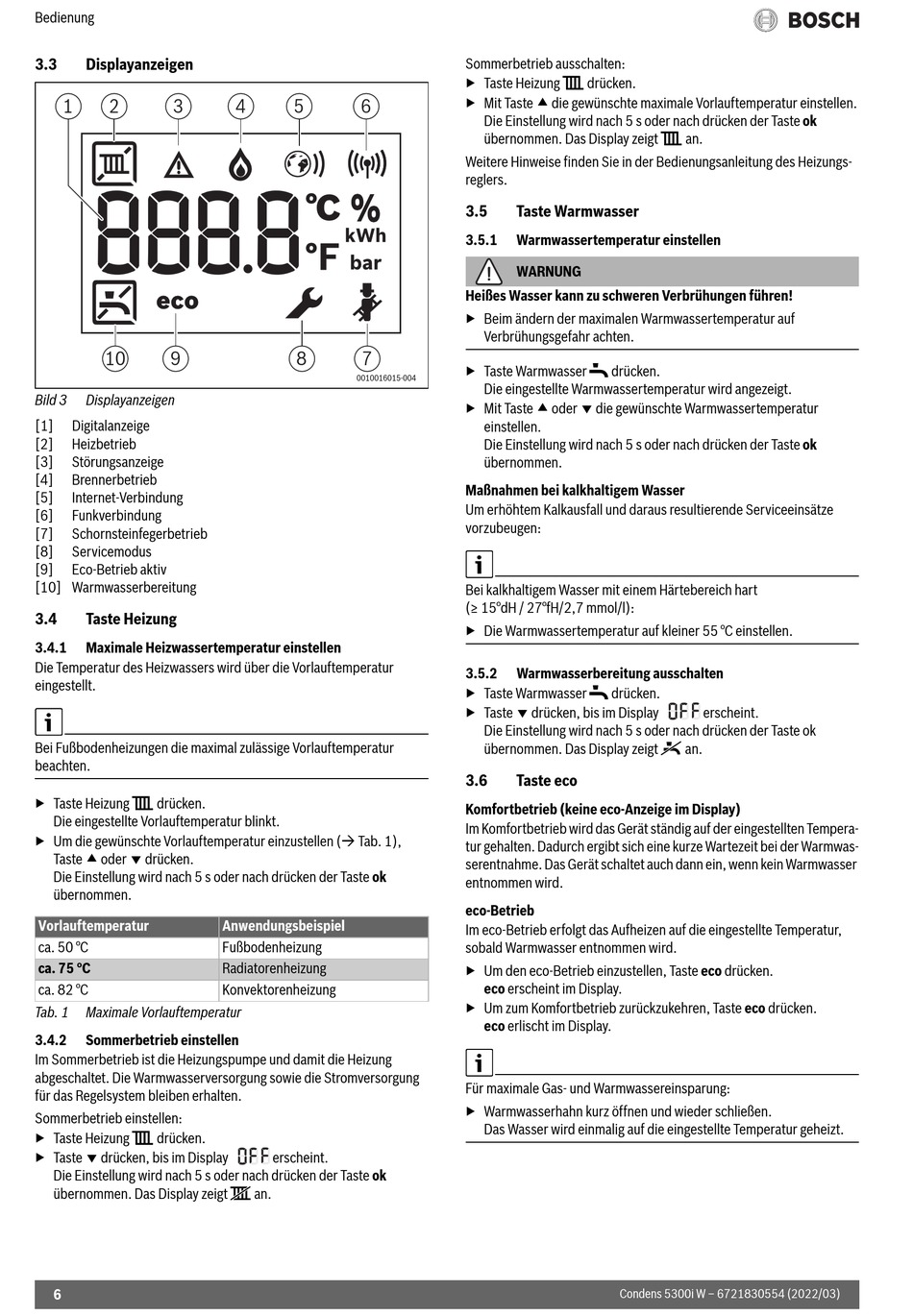

Bild 3 Displayanzeigen
[1] Digitalanzeige
[2] Heizbetrieb
[3] Störungsanzeige
[4] Brennerbetrieb
[5] Internet-Verbindung
[6] Funkverbindung
[7] Schornsteinfegerbetrieb
[8] Servicemodus
[9] Eco-Betrieb aktiv
[10] Warmwasserbereitung
3.4

Taste Heizung

3.4.1

Maximale Heizwassertemperatur einstellen

Die Temperatur des Heizwassers wird über die Vorlauftemperatur
eingestellt.
Bei Fußbodenheizungen die maximal zulässige Vorlauftemperatur
beachten.
▶ Taste Heizung ( drücken.
Die eingestellte Vorlauftemperatur blinkt.
▶ Um die gewünschte Vorlauftemperatur einzustellen ( Tab. 1),
Taste  oder  drücken.
Die Einstellung wird nach 5 s oder nach drücken der Taste ok
übernommen.
Vorlauftemperatur
ca. 50 °C
ca. 75 °C
ca. 82 °C
Tab. 1 Maximale Vorlauftemperatur
3.4.2

Sommerbetrieb einstellen

Im Sommerbetrieb ist die Heizungspumpe und damit die Heizung
abgeschaltet. Die Warmwasserversorgung sowie die Stromversorgung
für das Regelsystem bleiben erhalten.
Sommerbetrieb einstellen:
▶ Taste Heizung ( drücken.
▶ Taste  drücken, bis im Display
Die Einstellung wird nach 5 s oder nach drücken der Taste ok
übernommen. Das Display zeigt ] an.
6
4 5 6
8 7
0010016015-004
Anwendungsbeispiel
Fußbodenheizung
Radiatorenheizung
Konvektorenheizung
erscheint.
Sommerbetrieb ausschalten:
▶ Taste Heizung ( drücken.
▶ Mit Taste  die gewünschte maximale Vorlauftemperatur einstellen.
Die Einstellung wird nach 5 s oder nach drücken der Taste ok
übernommen. Das Display zeigt ( an.
Weitere Hinweise finden Sie in der Bedienungsanleitung des Heizungs-
reglers.
3.5

Taste Warmwasser

3.5.1

Warmwassertemperatur einstellen

WARNUNG
Heißes Wasser kann zu schweren Verbrühungen führen!
▶ Beim ändern der maximalen Warmwassertemperatur auf
Verbrühungsgefahr achten.
▶ Taste Warmwasser * drücken.
Die eingestellte Warmwassertemperatur wird angezeigt.
▶ Mit Taste  oder  die gewünschte Warmwassertemperatur
einstellen.
Die Einstellung wird nach 5 s oder nach drücken der Taste ok
übernommen.
Maßnahmen bei kalkhaltigem Wasser
Um erhöhtem Kalkausfall und daraus resultierende Serviceeinsätze
vorzubeugen:
Bei kalkhaltigem Wasser mit einem Härtebereich hart
(≥ 15°dH / 27°fH/2,7 mmol/l):
▶ Die Warmwassertemperatur auf kleiner 55 °C einstellen.
3.5.2

Warmwasserbereitung ausschalten

▶ Taste Warmwasser * drücken.
▶ Taste  drücken, bis im Display
Die Einstellung wird nach 5 s oder nach drücken der Taste ok
übernommen. Das Display zeigt [ an.
3.6

Taste eco

Komfortbetrieb (keine eco-Anzeige im Display)
Im Komfortbetrieb wird das Gerät ständig auf der eingestellten Tempera-
tur gehalten. Dadurch ergibt sich eine kurze Wartezeit bei der Warmwas-
serentnahme. Das Gerät schaltet auch dann ein, wenn kein Warmwasser
entnommen wird.
eco-Betrieb
Im eco-Betrieb erfolgt das Aufheizen auf die eingestellte Temperatur,
sobald Warmwasser entnommen wird.
▶ Um den eco-Betrieb einzustellen, Taste eco drücken.
eco erscheint im Display.
▶ Um zum Komfortbetrieb zurückzukehren, Taste eco drücken.
eco erlischt im Display.
Für maximale Gas- und Warmwassereinsparung:
▶ Warmwasserhahn kurz öffnen und wieder schließen.
Das Wasser wird einmalig auf die eingestellte Temperatur geheizt.
Condens 5300i W – 6721830554 (2022/03)
erscheint.
