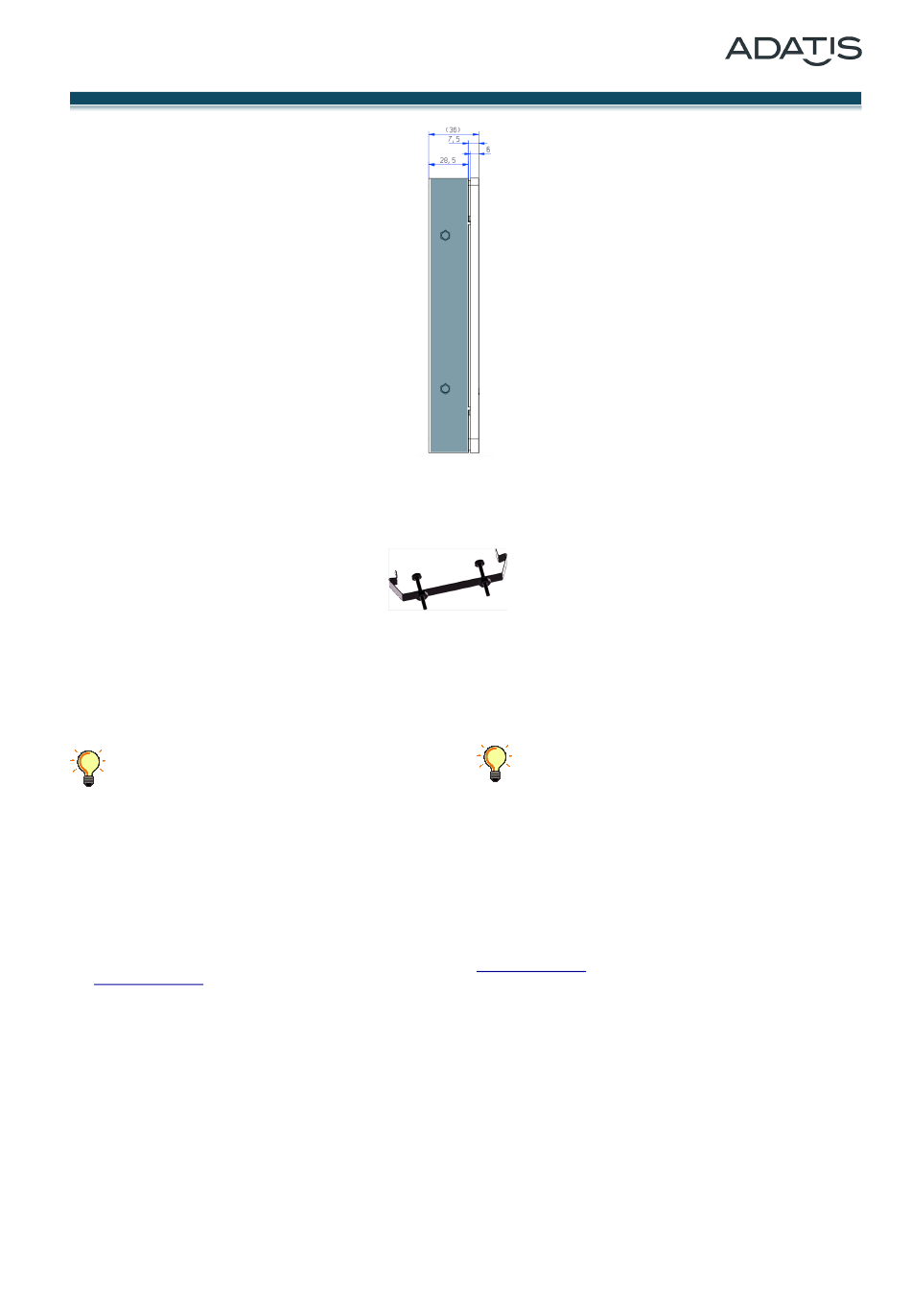

Aufputzmontage (Bestelloption)
Die Aufputzmontage erfolgt analog der Unter-
putzmontage, es ist kein Wanddurchbruch herzu-
stellen. Das Gerät wird direkt auf die Wand aufge-
schraubt. Das Rückteil besteht zusätzlich aus dem
vormontierten Schmuckrahmen.
Hohlraummontage (Bestelloption)
Die Hohlraummontage erfolgt analog der Un-
terputzmontage. Ein Wanddurchbruch mit den
Maßen 183 x 83 mm ist herzustellen. Das
Rückteil besteht zusätzlich aus den vormon-
tierten Federblechen. Die Rückwand mit den Federblechen
ist durch den Wandauslass zu führen. Durch Anziehen der
Schrauben ziehen sich auch die Federn fest.
Bei der Hohlraummontage ist darauf zu achten,
dass die Laschen des Rückgehäuses oben und un-
ten auf der Wandoberfläche aufliegen. Das Gehäuse
steht über der Wandoberfläche hervor.
3. Konfiguration
Sie finden die Anleitungen zum Konfigurieren und Bedie-
nen des TouchEntry-XS bzw. FaceEntry-XS im Handbuch
auf www.adatis.com: Infothek-Handbücher.
Adatis GmbH & Co. KG
All manuals and user guides at all-guides.com
Version 1.100
Surface mounting (ordering option)
The surface mounting is done analogously to the
flush mounting, there needs no wall opening to be
installed. The device will be fixed directly on the wall.
The back box consists additionally of the decoration
frame preassembled .
Cavity mounting (ordering option)
The cavity mounting is done analogously to the
flush mounting. A wall opening with the dimen-
sions 183 x 83 mm needs to be prepared.
The back box consists additionally of two spring-
loaded mounting brackets. The back box with the
mounting brackets needs to pressed through the wall
opening. By tightening the screws also the springs tighten.
When cavity mounted it needs to be assured that
the upper and lower flaps of the back box stay out-
side the wall opening. The housing protrudes over the
wall surface.
3. Configuration
You`ll find the instructions for configuring and using
TouchEntry-XS or FaceEntry-XS in the user manual on
www.adatis.com: infothek-manuals.
Seite 5 von 5
