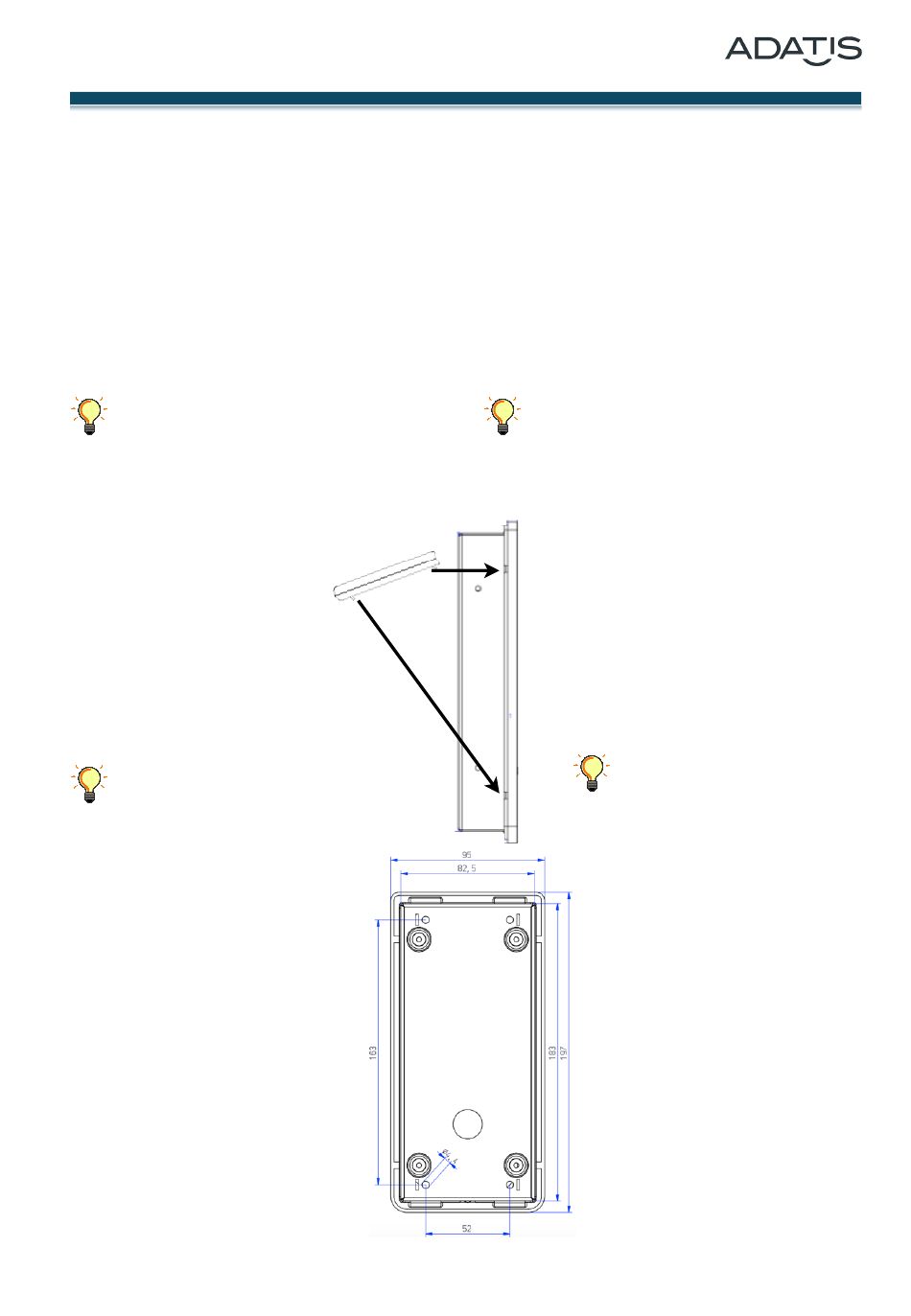

2. Wandanbringung
Unterputzmontage
Das Gerät hat die Abmessungen Breite 95 x Höhe 197 und
eine Gesamttiefe von 36 mm. Ein Wanddurchbruch mit
den Maßen 183 x 83 mm ist herzustellen.
Fertig montiert hebt sich das Gerät ca. 8 mm von der
Wand ab.
Bei unebenen Oberflächen empfehlen wir das
Gerät Aufputz unter Verwendung der dafür vorge-
sehenen Schmuckzarge zu montieren. Bei der Unter-
putzmontage ist darauf zu achten, dass die Laschen des
Rückgehäuses oben und unten auf der Wandoberfläche
aufliegen. Das Gehäuse steht über
der Wandoberfläche hervor.
(1) Mit Entriegelungsblechen
Rückwand lösen: dazu jeweils
links und rechts die Bleche mit den
Nasen in die jeweiligen Öffnungen
einsetzen und drücken, bis das
Frontteil sich löst.
(2)
Front kann nun abgehoben werden.
Vorsichtig abheben, sollte das
Gerät bereits angeschlossen sein!
(3) Das Rückteil kann als Bohrschablone
verwendet werden.
(4) Durch die große runde Öffnung in der
unteren Rückteilhälfte die entspre-
chenden Kabel führen.
(5) Rückteil festschrauben.
(6) Kabel an der Platine des Frontteils an-
schließen.
(7) Frontteil anhand der Laschen auf Rück-
teil einklipsen.
Adatis GmbH & Co. KG
All manuals and user guides at all-guides.com
Version 1.100
2. Wall mounting
Flush mouting
The device has the dimensions width 95 x height 197 and a
total depth of 36 mm. A wall opening with the dimensions
183 x 83 mm needs to be prepared.
At the end the device takes off about 8 mm from the wall.
For uneven surface we recommend to install the
device surface mounted by using the intended
decoration frame. When flush mounted it needs to be
assured that the upper and lower flaps of the back box stay
outside the wall opening. The housing protrudes
over the wall surface.
(1) Loosen the back housing with the re-
lease tool: by pressing the release tool
in the corresponding openings the front
part of the device gets loose.
(2)
Front can be taken off now.
Pay attention if the device is already
connected!
(3) Use back housing as drilling template.
(4) Pass corresponding cables through the
round hole on the lower side of the back
housing.
(5) Tighten back housing.
(6) Plug in cables to the board on the front
housing.
(7) Snap in front housing to the back
housing with the help of the flaps.
