Schnittstellen
Alle Anschlüsse befinden sich auf der rückseitig montierten
Platine des Gerätes.
Ethernet, Power over Ethernet:
Ethernet-Verbindung über Ethernetbuchse her-
stellen. Für Stromversorgung über Ethernet (PoE)
einen PoE-fähigen Switch oder einen PoE-Injektor benut-
zen.
2Wire-Anschluss:
Wurde das Gerät mit der 2Wire-Option bestellt,
schließt man die beiden Drahtenden der 2Wire-
Leitung an der 2Wire-Buchse an. Bei großen
Ent- fernungen ist auf ausreichenden Leitungs-
quer- schnitt zu achten. (s. a. www.adatis.com:
Infothek-Handbücher)

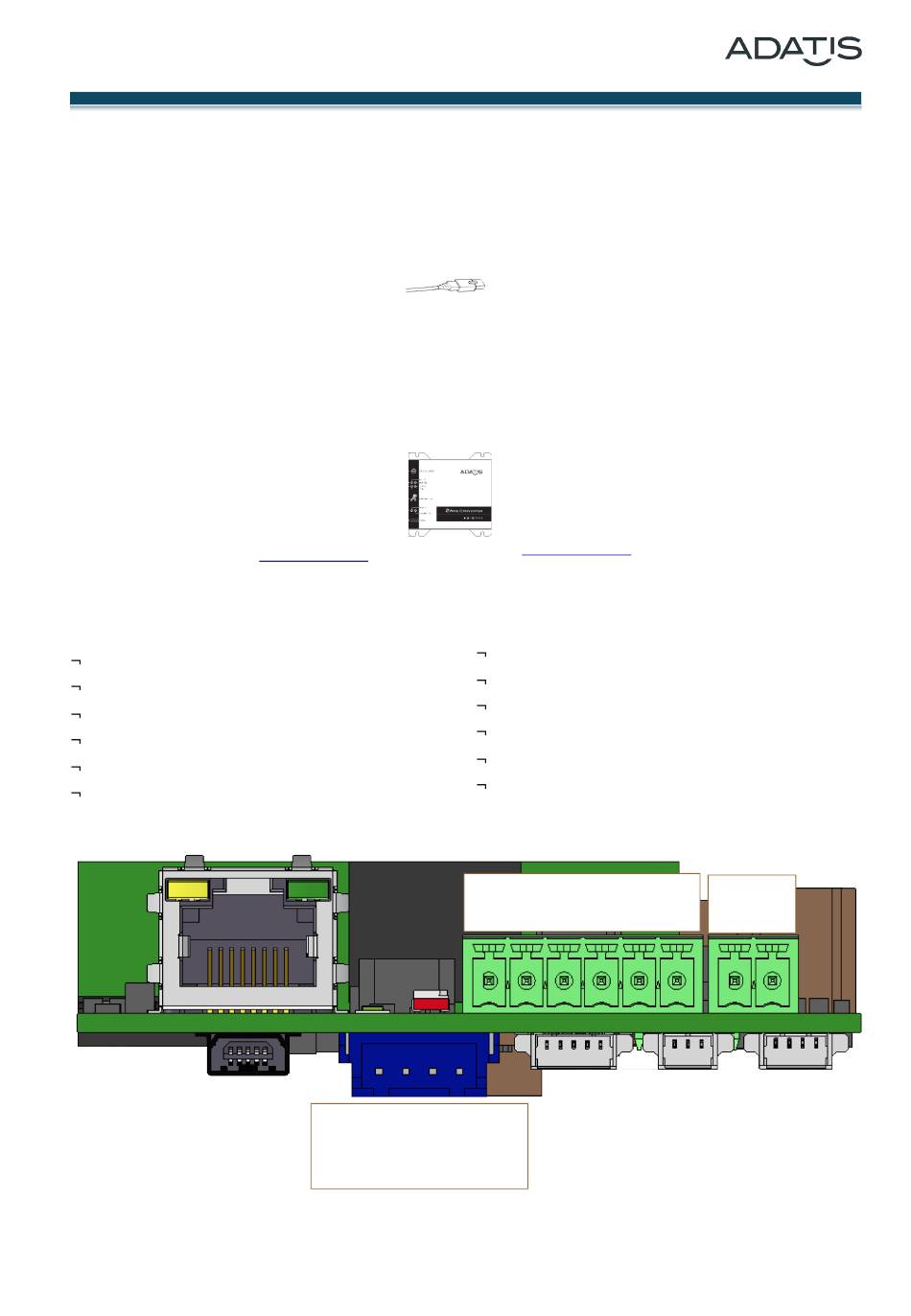

Anschlüsse auf der Platine
Ethernet, 10/100BaseT mit RJ45-Buchse
2-Draht-Buchse (bei Option 2-Draht Kit)
Wiegand oder RS485 oder UART Tx/Rx
2 x Trigger-Eingang
1 x Relais - z. B. Türöffner
USB-OTG für Erweiterungen
Adatis GmbH & Co. KG
All manuals and user guides at all-guides.com
Inp1 Inp2 Tamper GND
Inputs are biased HIGH and need to
be pulled LOW to GND for trigger!
Version 1.100
Interfaces
All connections are on the rear side mounted board of the
device.
Ethernet, Power over Ethernet:
Connect Ethernet plug. For Power-over-Ethernet sup-
ply use PoE-enabled network switch or PoE injector.
2Wire connection:
If the device is ordered with the 2Wire option, con-
nect the two wires to the 2Wire socket. For large
distances pay attention for a sufficent cable-cross-
section. (For further information see
www.adatis.com: infothek-manuals)
Connection on the board
Ethernet, 10/100BaseT with RJ45-socket
2Wire socket (with option 2Wire kit)
Wiegand or RS485 or UART Tx/Rx
2 x trigger input
1 x relay - e. g. door opener
USB-OTG for extensions
Wiegand
Relay
GND Dat0 Dat1 NC COM NO
2WIRE
12-55V DC
