148
210
22°
0 - 40
50
110
190
G 1" 1/4
220
213
44°
73
102
0 - 50
190±5
69
149
G1/2
150±15
165
180
186
74
0 - 40
M33x1.5
M28x1.5
G3/8"
INSTALLATIONSHINWEISE
• Bei Neuanlagen muß das Leitungssystem gründlich gespült werden, um vorhandene Fremdkörper zu entfernen.
• Die Wasserversorgung absperren.
• Nach der Montage den Belüfter abschrauben,die Rohrleitung und den Mischer durchspülen, damit Verschmutzungen herausgespült
werden.
DURCHLAUFERHITZER
Zur einwandfreien Funktion wird empfohlen:
• den Wahlschalter auf die Höchsttemperatur stellen.
• Empfohlener Betriebsdruck: 1 - 3 bar.
• Maximaler Betriebsdruck: 6 bar.
d'entretien de votre robinetter
PFLEGEHINWEISEs
Aufgrund der qualitativ hochwertigen Verarbeitung dieses Produktes, ist nur ein sehr geringer Pflegeaufwand erforderlich. Es sollte ein
mit Seifenwasser getränkter Schwamm und ein weicher Lappen verwendet werden.
- Nur milde Haushaltsreiniger verwenden.
- Keine Scheuermittel oder aggressive Reiniger benutzen.
GARANTIE : 2 JAHRE - Bitte Montageanleitung mit Kaufbeleg aufbewahren.
Voraussetzung für die Garantie sind folgende Punkte:
- Das Produkt wurde fachgerecht installiert.
- Die Pflegehinweise, wie im technischen Teil beschrieben, wurden beachtet.
- Das Produkt wurde normal benutzt und sachgemäß behandelt.
- Gewährleistung und Schadenersatz beschränken sich nur auf Lieferung neuer Produkte.
Ø63
149
40 - 50
222
52
198
0 - 40
16024D-4-..
12873D-..
Ø63
40 - 50
G1"1/4
220
18161D-..
44°
102
0 - 50
18162D-..
18163D-..
148
210
194
136
0 - 40
110
18160D-..
16024D-4ND-..
240
139
15°
103
350

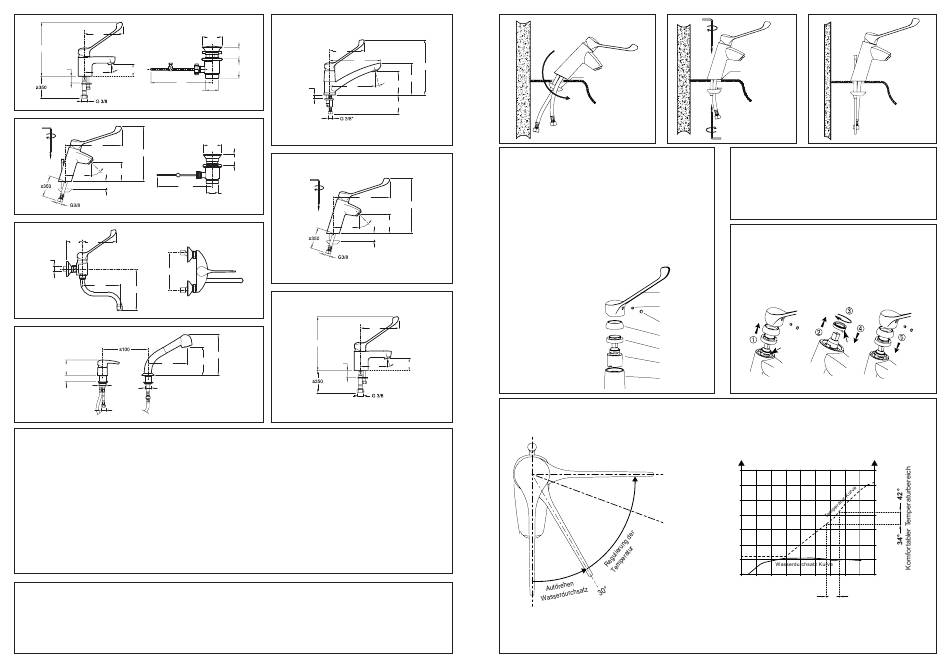

AUSWECHSELN DER KERAMIKKARTUSCHE
1 Wasserversorgung absperren.
2 Abdeckung vom Hebel abnehmen.
3 Schraube mit Inbusschlüssel (mitgeliefert) lösen.
4 Hebel abnehmen.
213
5 Kappe senkrecht herausziehen.
6 Mutter herausdrehen.
73
7 Kartusche herausnehmen.
8 Neue Kartusche einsetzen und O-Ringe in ihre
Aufnahmen einlegen.
9 Kappe wieder platzieren.
10 Hebel wieder installieren.
11 Schraube festziehen.
12 Abdeckung aufsetzen.
13 Wasserversorgung wieder öffnen.
22°
50
0°
Oben liegende Montagevorrichtung
Dichtung
Gegenbefestigung
hinten
drücken
Unten liegende Montagevorrichtung
- Inbus (Sechskant)
- Maulschlüssel (30 mm)
- Kreuzschlitz-Schraubendreher
- Wasserwaage
- Dichtungsmaterial (z.B. Teflonband, Hanf)
Ring (A), auf die Kartusche aufgesteckt, ist ein Warm-
wasser-Temperaturbegrenzer, Durch das Verstellen des
Ringes wird die Hebelbewegung eingegrenzt und dadurch
die Heißwassertemperatur begrenzt. Einstellung gemäß
Punkte ➀➁➂➃➄
Hebel
Schraube
Abdeckung
Kappe
Mutter
Kartusche
Armaturenkörper
NUTZUNG UND DEN BETRIEB
Wasserdurchsatz in l/min
90°
65°
30
Werkseinstellung
20
10
0
0°
10°
Öffnungswinkel der Mischbatterie in komfortable Position
WERK ZE UGE
REGLUNG DER TEMPERATUR
A
A
Temperatur in Grad Celsius
70°
60°
50°
40°
30°
20°
10°
0°
20°
30°
40°
50°
60°
70°
80°
90°
65°
57°
8°
