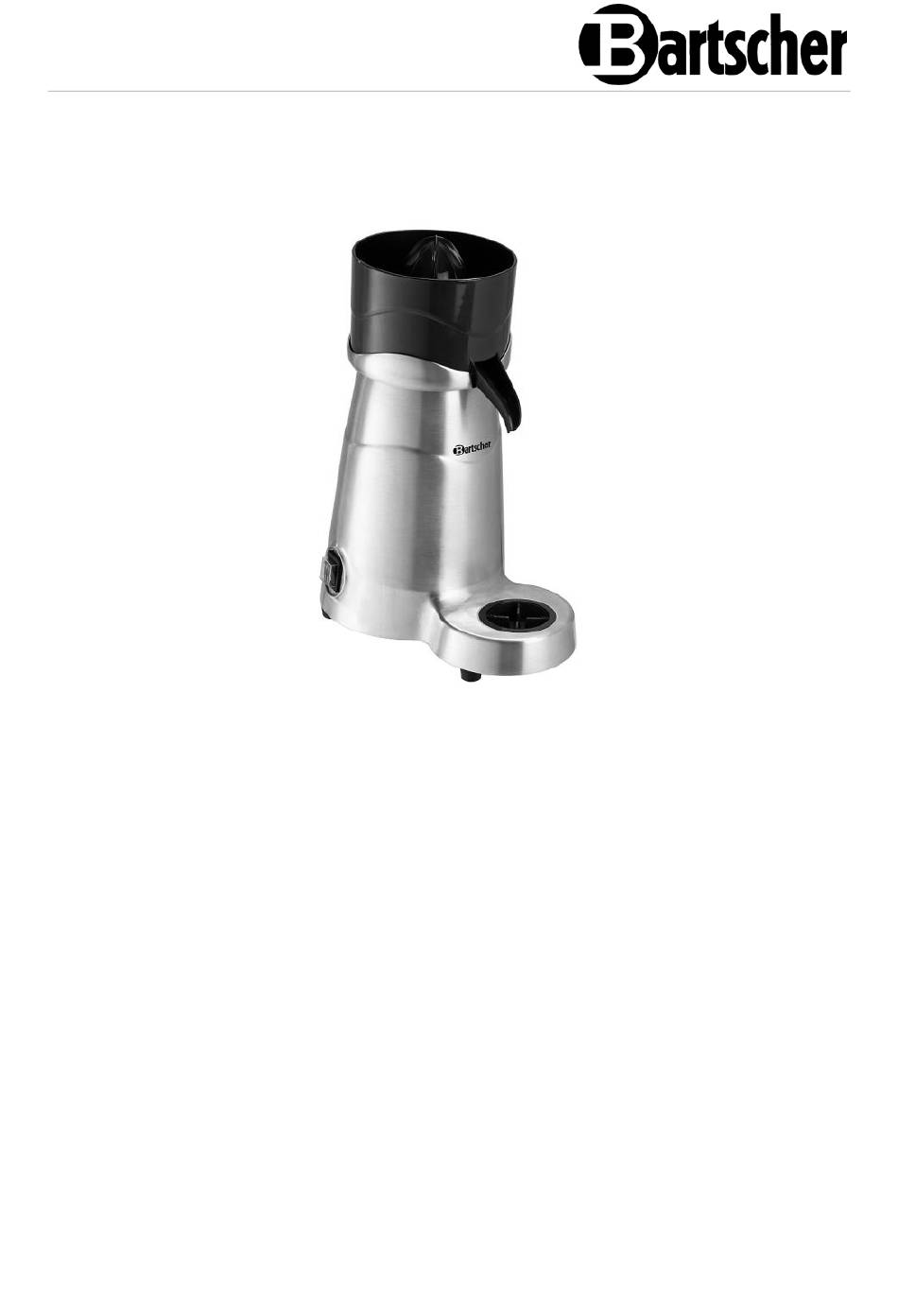

- Seite 1 "Joy" 150140...
- Seite 2 Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax.: +49 5258 971-120 Service-Hotline: +49 5258 971-197 D-33154 Salzkotten Deutschland www.bartscher.com Version: 3.0 Erstelldatum: 2022-05-30...
-
Seite 3: Inhaltsverzeichnis
Original-Bedienungsanleitung Sicherheit ...................... 2 Signalworterklärung ................. 2 Sicherheitshinweise ................. 3 Bestimmungsgemäße Verwendung ............5 Bestimmungswidrige Verwendung ............5 Allgemeines ....................6 Haftung und Gewährleistung ..............6 Urheberschutz ..................6 Konformitätserklärung ................6 Transport, Verpackung und Lagerung ............7 Transportinspektion ................. 7 Verpackung .................... -
Seite 4: Sicherheit
Sicherheit Diese Bedi enungsanlei tung besc hrei bt di e Installation, Bedi enung und Wartung des Geräts und gilt als wic htige Infor mationsquelle und N achschl agewer k. Di e Kenntnis aller enthaltenen Sic herheits hinweis e und H andlungs anweisungen schafft die Vorauss etz ung für das sichere und s ac hger echte Ar beiten mit dem Gerät. D arüber hi naus müs sen die für den Ei ns atz ber eic h des Geräts geltenden ör tlichen Unfall verhütungs vorsc hriften und allgemeinen Sicherheits besti mmungen eing ehalten wer den. Dies e Bedi enungs anleitung is t Bes tandteil des Produkts und muss i n unmi ttelbarer N ähe des Ger äts für das In¬s tall ations-, Bedi enungs-, Wartungs- und R einigungspers onal jederzeit z ugänglich auf¬bewahrt werden. Wenn das Ger ät an eine dritte Pers on weiterg egeben wird, muss die Bedi enungsanlei tung mit ausgehändigt wer den. -
Seite 5: Sicherheitshinweise
Sicherheit WARNUNG! Das Signalwort WARNUNG warnt vor Gefährdungen, die mittelschwere bis schwere Verletzungen oder Tod zur Folge haben können, wenn sie nicht vermieden werden. VORSICHT! Das Signalwort VORSICHT warnt vor Gefährdungen, die leichte oder mäßige Verletzungen zur Folge haben können, wenn sie nicht vermieden werden. - Seite 6 Sicherheit • Bringen Sie das Anschlusskabel nicht mit Wärmequellen oder scharfen Kanten in Berührung. • Knicken, quetschen oder verknoten Sie das Anschlusskabel nicht. • Wickeln Sie das Anschlusskabel des Geräts immer vollständig ab. • Stellen Sie niemals das Gerät oder andere Gegenstände auf das Anschlusskabel. •...
-
Seite 7: Bestimmungsgemäße Verwendung
Sicherheit • Gerät während des Betriebes nicht bewegen und nicht kippen. Fehlgebrauch • Bestimmungswidrige oder verbotene Verwendung kann zu Beschädigungen an dem Gerät führen. • Verwenden Sie das Gerät nur in betriebssicherem und technisch einwandfreiem Zustand. • Verwenden Sie das Gerät nur, wenn alle Anschlüsse vorschriftsgemäß ausgeführt sind. -
Seite 8: Allgemeines
Allgemeines Allgemeines Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstands sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen, u. -
Seite 9: Transport, Verpackung Und Lagerung
Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Transportinspektion Prüfen Sie die Lieferung nach Erhalt unverzüglich auf Vollständigkeit und Transportschäden. Nehmen Sie bei äußerlich erkennbaren Transportschäden die Lieferung nicht oder nur unter Vorbehalt entgegen. Vermerken Sie den Schadensumfang auf den Transportunterlagen/ Lieferschein des Transporteurs und leiten Sie die Reklamation ein. -
Seite 10: Technische Daten
Technische Daten Technische Daten Technische Angaben Bezeichnung: Zitruspresse "Joy" 150140 Artikel-Nummer: Material: Aluminiumguss, Kunststoff Material Presskegel: Kunststoff Material Saftbehälter: Kunststoff Anschlusswert: 0,18 kW | 220-240 V | 50/60 Hz Maße (B x T x H) in mm: 210 x 320 x 415 Gewicht in kg: Technische Änderungen vorbehalten! -
Seite 11: Baugruppenübersicht
Technische Daten Baugruppenübersicht Abb. 1 1. Presskegel 2. Sieb 3. Saftauslauf 4. Abtropfschale 5. Füße (4x) 6. Ein-/Ausschalter 7. Motorblock 8. Motorantrieb 9. Saftbehälter 150140 9 / 14... -
Seite 12: Installation Und Bedienung
Installation und Bedienung Zusätzliches Zubehör (nicht im Lieferumfang enthalten!) Spritzschutz “Joy” Sauber und sicher – passender Spritzschutz zur Zitruspresse “Joy“ • Material: Polycarbonat • Maße: Ø 170 mm, Höhe 170 mm Art.-Nr. 150158 Abb. 2 Installation und Bedienung Installation Auspacken / Aufstellen •... -
Seite 13: Bedienung
Installation und Bedienung • Stellen Sie das Gerät so auf, dass die Anschlüsse leicht zugänglich sind und bei Bedarf schnell getrennt werden können. • Stellen Sie das Gerät auf eine Fläche mit folgenden Eigenschaften: – eben, ausreichend tragfähig, wasserresistent, trocken und hitzebeständig –... - Seite 14 Installation und Bedienung ACHTUNG! Motorschaden durch falsche Bedienung! Drücken Sie während des Pressvorgangs nicht zu fest auf den Presskegel. Wenn Sie hören, dass der Motor langsamer läuft oder stoppt, verringern Sie den Druck auf den Presskegel. Gerät vorbereiten 1. Reinigen Sie vor dem ersten Gebrauch alle abnehmbaren Teile des Gerätes (Sieb, Saftbehälter, Presskegel) gründlich nach Anweisungen im Abschnitt 6 „Reinigung“.
-
Seite 15: Reinigung
Reinigung 6. Legen Sie die vorbereiteten Früchte mit der Schnittstelle auf den Presskegel. 7. Drücken Sie auf die Frucht und drehen Sie den Presskegel mit der Frucht während des Pressens von Seite zu Seite, um sicherzustellen, dass der gesamte Fruchtsaft ausgepresst wurde. HINWEIS! Zum einfacheren Entsaften gekühlte Früchte vor dem Pressvorgang auf Raumtemperatur erwärmen lassen. -
Seite 16: Reinigung
Entsorgung Reinigung 1. Reinigen Sie das Gerät regelmäßig am Ende des Arbeitstages, bei Bedarf auch öfter. 2. Nehmen Sie den Presskegel und den Saftbehälter vom Gerät ab. 3. Nehmen Sie das Sieb aus dem Saftbehälter heraus. 4. Entfernen Sie die Fruchtreste aus dem Sieb und Saftbehälter. 5.
