Heli-Professional REVOLUTION 500E BASIC Bauanleitung Und Handbuch Seite 8

8
Normteile/Standard Parts
3x12 Treibschraube 12x
8
Self-Tapping Screw
M2x6.2 Kugelbolzen 3x
37
Ball-End Bolt
M2 Mutter 3x
38
Nut
1:1
5
40
9
Normteile/Standard Parts
M2.5x5.5 Kugelbolzen 2x
44
Ball-End Bolt
M2.5 Stopmutter 2x
45
Lock Nut
1:1
2x
Blatthalter
46
Blade Holder
All manuals and user guides at all-guides.com
3x
Servo
40
41
SX-3110 MG
42

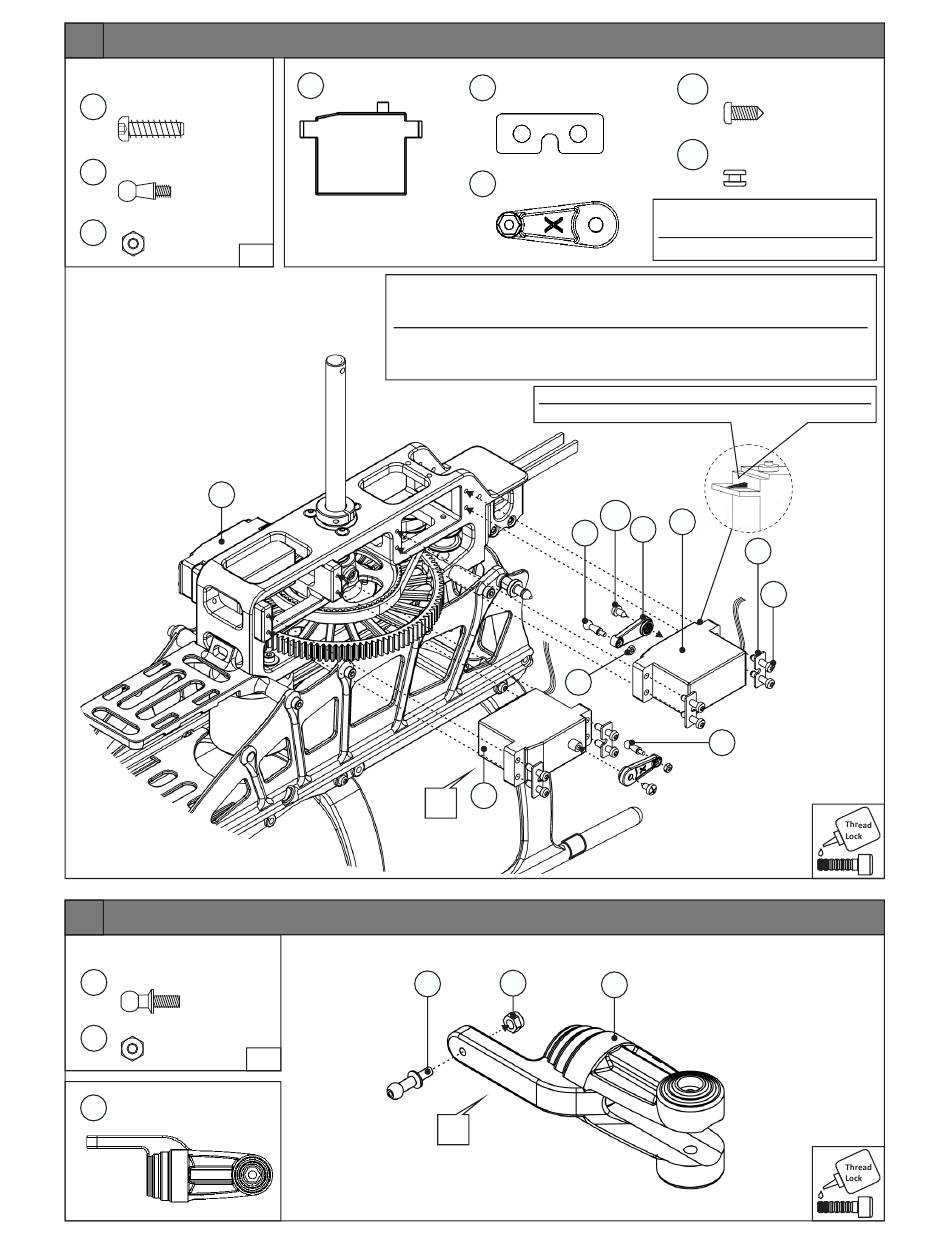

Die bei den Servos enthaltenen Gummitüllen (40.2, nicht abgebildet) unbedingt in die
Servoaufnahmen einsetzen und Servos erst dann gemäß Zeichnung einbauen.
ACHTUNG: Die Servoschrauben müssen fest angezogen werden!
First insert the included rubber grommets (40.2, not depicted) into the servo sockets,
then mount the servos according to the drawing.
ATTENTION: The servo screws must be tightened!
40
2x
44
2x
6x
Servobefestigungsplatten
40.1
Servo Mounting Plates
40.2
3x
Servohebel
Servo Horn
Pos. 40.1 & 40.2 sind bei den Servos
enthalten.
Pos. 40.1 & 40.2 come with the servos.
Keil von Servohalter beidseitig mit Messer entfernen!
Remove wedge of servo mounts on both sides with a cutter!
40.1
40
42
37
38
45
46
3x
Servohebelschraube
Servo Horn Screw
12x
Gummitülle Servo
Rubber Grommet Servo
41
8
37
