Heli-Professional REVOLUTION 500E BASIC Bauanleitung Und Handbuch Seite 14

15
7

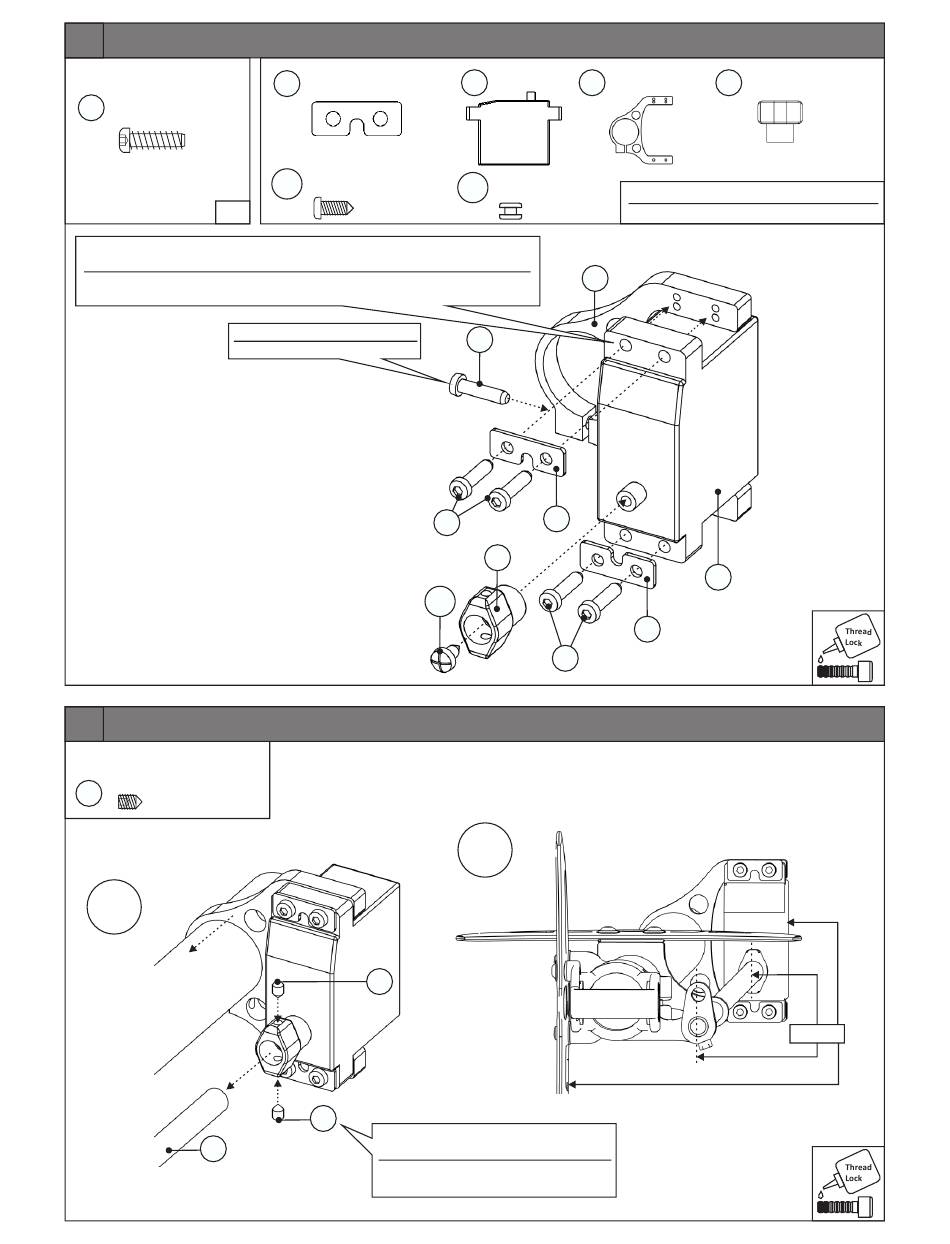

Normteile/Standard Parts
3x12 Treibschraube 5x
8
Self-Tapping Screw
1:1
Die bei den Servos enthaltenen Gummitüllen (40.2, nicht abgebildet) unbedingt in die
Servoaufnahmen einsetzen und Servos erst dann gemäß Zeichnung einbauen.
First insert the included rubber grommets (40.2, not depicted) into the servo sockets,
then mount the servos according to the drawing.
Noch nicht endgültig festziehen!
Don't tighten yet!
16
Normteile/Standard Parts
M3x4 Gewindestift, spitz
90
Set Screw, sharp
A
85
All manuals and user guides at all-guides.com
Servobefestigungsplatten
41
Servo Mounting Plates
1x
Servohebelschraube
40.1
Servo Horn Screw
40.1
2x
90
90
Erst beim Programmieren des Heckservos
endgültig festziehen!
Tighten finally when programming the tail
rotor servo!
1x
2x Heckservo Heckservohalter
87 88
Tail Servo Tail Servo Holder
SX-3205 MG
4x
Gummitülle Servo
40.2
Rubber Grommet Servo
88
8
41
8
89
8
B
1x
Drehstabaufnahme
89
Torque Tube Lever
Pos. 40.1 & 40.2 sind bei den Servos enthalten.
Pos. 40.1 & 40.2 come with the servos.
87
41
Parallel!
1x
