Erfassungswinkel: 97° circa
Timeout: 15m (default)
Rote LED: Anwesenheitsanzeige
Sicherheit: EN 60950-1:2006+A1+A11- UL916
EM-Kompatibilität
Immunität: EN 55024 (CISPR 24)
Emission: EN 55022 (CISPR 22)
NL Technische Kenmerken:
Abmessungen: Ø66 X52 mm (Ingebouwd)
Bevestiging: Inbouwmontage
Materiaal: ABS
Kleur: Wit
Gewicht: 45g (Ingebouwd)
Draaibaarheid: 360° op het horizontale vlak; ± 20° op het verticale vlak
Operatieve werkingsomstandigheden:
Temperatuur: 0 ÷ 45 °C
Vochtigheid: 15÷95% niet condenserende R.H.
De beschermingsgraad : IP40
Voeding
Spanning: 9.5-22.5 Vdc uit DALI-bus.
Niet gevoelig voor polariteit.
Max. opname: 6mA (3 Dali-ladingen)
Bescherming: tegen netspanning
Aansluiting besturingseenheid
Nominaal max doorsnede-oppervlak aansluitkabel: 1,5mm
Kablelkemmen: met schroeven 2 uitgangen; doorsnede kabel 0,05÷1.5mm
(30÷12AWG); lunghezza strippen: 6mm
Max. afstand tot besturingseenheid: 300m
Bewegingssensor
Technologie: passief infrarood (PIR)
Soort sensor: 4 alzijdig gerichte elementen
Soort lens: convex met 26 zones voor de detectie van micro-bewegingen Materiaal:
Polyethyleen met hoge dichtheid (HDPE)
Detectiehoek: circa 97°
Timeout: 15m (default)
Rode led: aanwezigheidssignalering
Veiligheid: EN 60950-1:2006+A1+A11- UL916
EM-compatibiliteit
Immuniteit: EN 55024 (CISPR 24)
Emissie: EN 55022 (CISPR 22)
Características técnicas:
E
Dimensiones:Ø66 X52 mm (Empotrable)
Montaje: Montaje empotrado
Material: ABS
Color: Blanco
Peso: 45g (Empotrable) ;
Orientación: 360° en el plano horizontal; ± 20° en el plano vertical
Condiciones operativas de funcionamiento:
Temperatura: 0 ÷ 45 °C
Humedad: 15÷95% H.R. sin condensación
El grado de protección :IP40
Alimentación
Tensión: 9.5-22.5 Vdc desde bus DALI.
No sensible a la polaridad.
Absorción máx: 6mA (3 cargas Dali)
Protección: a la tensión de red
Conexión unidad de control
Sección nominal máx cable conexión: 1,5mm2
Terminales: de tornillo 2 vías; sección hilo: 0,05÷1.5mm2
(30÷12AWG); longitud peladura: 6mm
Distancia máx de la unidad de control: 300m
Sensor de presencia
Tecnología: infrarrojo pasivo (PIR)
Tipo de sensor: 4 elementos omnidireccional
Tipo lente: convexa de 26 zonas para detección micro-movimientos. Material: Polietileno
de alta densidad (HDPE)
Ángulo de detección: 97° aprox.
Seguridad: EN 60950-1:2006+A1+A11 - UL916
Compatibilidad EM
Inmunidad: EN 55024 (CISPR 24)
Emisión: EN 55022 (CISPR 22)
DK Tekniske egenskaber:
Dimensioner: Ø66 X52 mm (Indbygget)
Montering: Montering med indbygning
Materiale: ABS
Farve: Hvid
Vægt:45g (Indbygget) ;
Retning: 360° på vandret flade; ± 20° på lodret flade
Funktionsbetingelser:
÷
Temperatur : 0 45°C
Luftfugtighed: 15÷95% R.L. uden kondens
Beskyttelsesgraden : IP40
Forsyning
Tensione: 9.5 - 22.5 Vdc da bus DALI.
Non sensibile alla polarità.
Maks. forbrug: 6mA (3 Dali-belastninger)
Beskyttelse: til netspænding
Tilslutning af styreenhed
Maks. nominelt tværsnit på forbindelseskabel: 1,5mm
Klemmer: 2-vejs skrue; ledning tværsnit: 0,05÷1.5mm
(30÷12AWG); længde på skrælning: 6mm
Maks. afstand fra styreenhed: 300m
Tilstedeværelsessensor
Teknologi: passiv infrarød føler (PIR)
2
2
2
2
Sensortype: 4 indstillelige elementer
Linsetype: konveks med 26 zoner x registrering af mikrobevægelser. Materiale: Polyetylen
med høj densitet (HDPE)
Registreringsvinkel: 97° ca.
Timeout: 15m (default)
Rød led: signalering for tilstedeværelse
Sikkerhed: EN 60950-1:2006+A1+A11- UL916
EM-kompatibilitet
Immunitet: EN 55024 (CISPR 24)
Emission: EN 55022 (CISPR 22)
N Tekniske egenskaper:
Mål: Ø66 X52 mm (Innebygging)
Montering: Montering med innebygging
Materiale: ABS
Farge: Hvit
Vekt: 45g (Innebygging) ;
Dreibar: 360° på det horisontale planet; ± 20° på det vertikale planet
Operative driftsforhold:
÷
Temperatur : 0 45°C
Fuktighet: 15÷95% ikke-kondenserende relativ luftfuktighet
Beskyttelsesgrad :IP40
Strømtilførsel
Spenning: 9.5-22.5 V dc fra bus DALI.
Ikke følsom ovenfor polaritet.
Maksimalt strømforbruk: 6 mA (3 belastninger Dali)
Vern: For nettspenning
Tilkobling av styreenhet
Maksimalt nominelt tverrsnitt koblingskabel: 1,5 mm
Klemskruer: 2-veis skruer; ledningens tverrsnitt: 0,05 ÷ 1.5 mm
(30 ÷ 12 AWG); lengde avisolering: 6 mm
Maksimal avstand fra styreenheten: 300 m
Sensor for tilstedeværelse
Teknologi: Passiv infrarød
Type føler: 4 flerretningselementer
Type linse: Konveks med 26 områder for avlesing av mikro-bevegelser. Materiale:
Høydensitetspolyetylen (HDPE)
Avlesningsvinkel: Circa 97°
Timeout: 15 m (default)
Rød lysemitterende diode: Varsler om nærvær
Sikkerhet: EN 60950-1:2006+A1+A11 - UL916
EM-samsvar
Immunitet: EN 55024 (CISPR 24)
Utslipp: EN 55022 (CISPR 22)
S Tekniska egenskaper:
Mått: Ø66 X52 mm (Inbyggnadstyp)
Montering: Inbyggnadsmontering
Material: ABS
Färg: Vitt
Vikt: 45g (Inbyggnadstyp)
Justeringsriktningar: 360° i horisontell riktning. ± 20° i vertikal riktning
Funktionsförhållanden:
÷
Temperatur : 0 45°C
Umidità: 15÷95% U.R. non condensante
Fuktighet : 15 - 95 % RF icke kondenserande
Skyddgrad :IP40
Strömförsörjning
Spänning: 9,5 – 22,5 Vdc från DALI-buss.
Okänslig för polaritet.
Max. absorption: 6 mA (3 Dali-belastningar)
Skydd: nätspänning
Anslutning av kontrollenhet
Max. nominellt tvärsnitt för anslutningskabel: 1,5 mm
Uttag : med skruv, 2-väg, trådtvärsnitt: 0,05 – 1,5mm
(30 - 12AWG), Avskalningslängd: 6 mm
Max. avstånd från kontrollenheten: 300 m
Närvarosensor
Teknik: passiv infraröd (PIR)
Sensortyp: 4 element som kan justeras i flera riktningar
Linstyp: Konvex med 26 zoner för att upptäcka mikrorörelser. Material: Polyeten med hög
densitet (HDPE)
Avkänningsvinkel: cirka 97°
Timeout: 15 m (standard)
Röd lysdiod: närvarosignalering
Säkerhet: EN 60950-1:2006+A1+A11 - UL916
EM-kompatibel
Störningsimmunitet: EN 55024 (CISPR 24)
Emission: EN 55022 (CISPR 22)

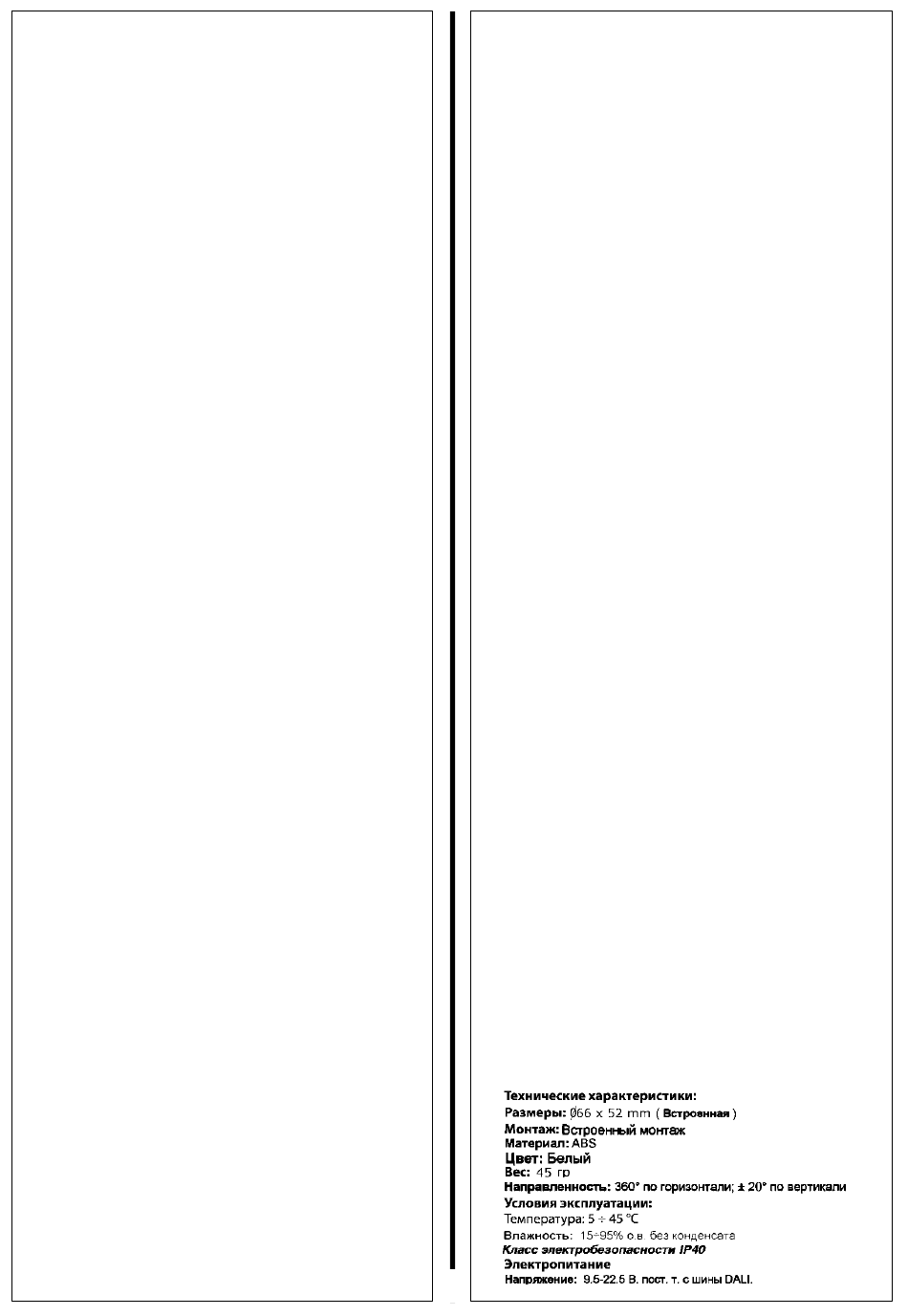

RUS
2
2
2
(PIR)
;
2
2
