iGuzzini LMS QUICK Anweisungen

1.154.486.01
IS05294/01

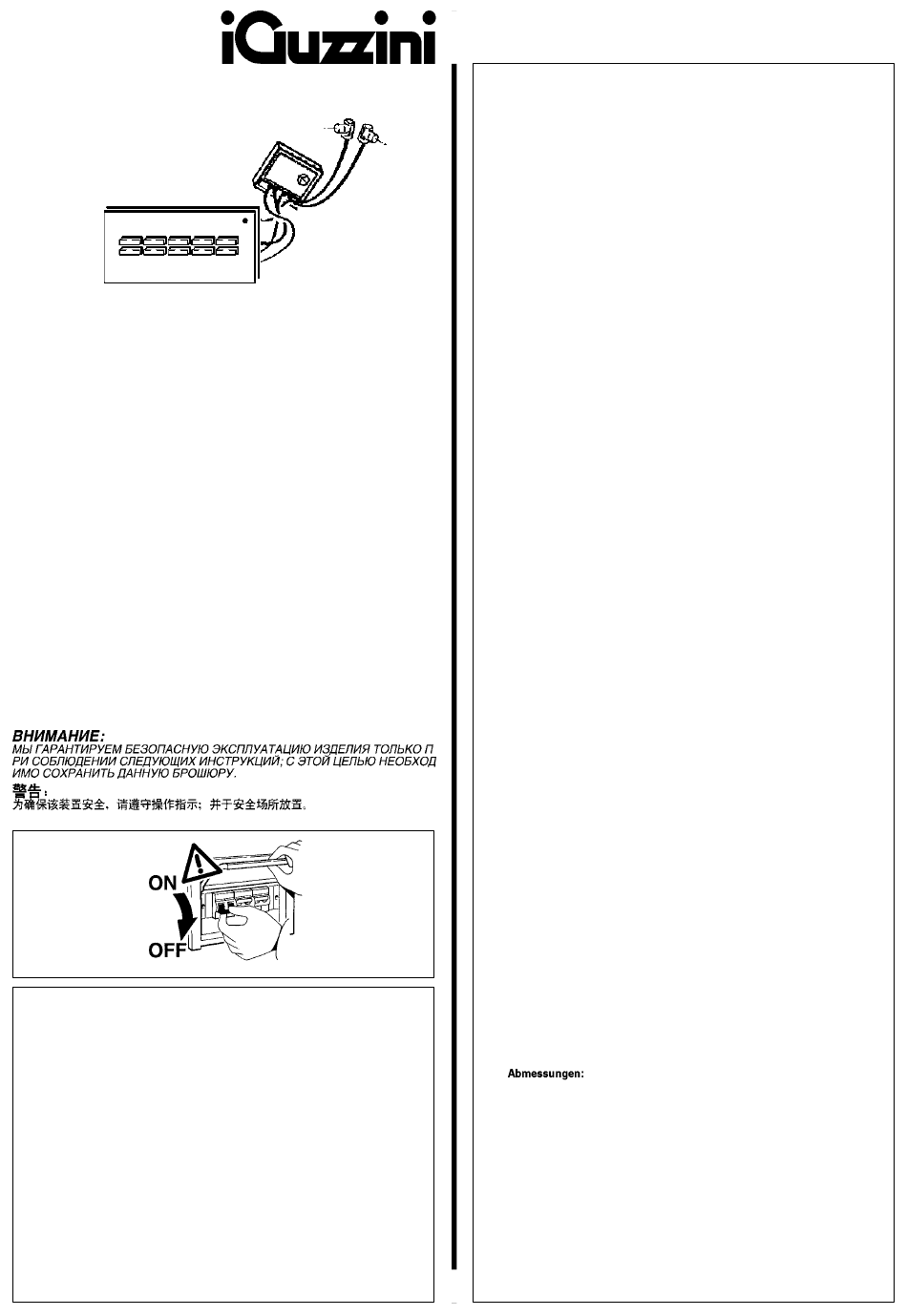

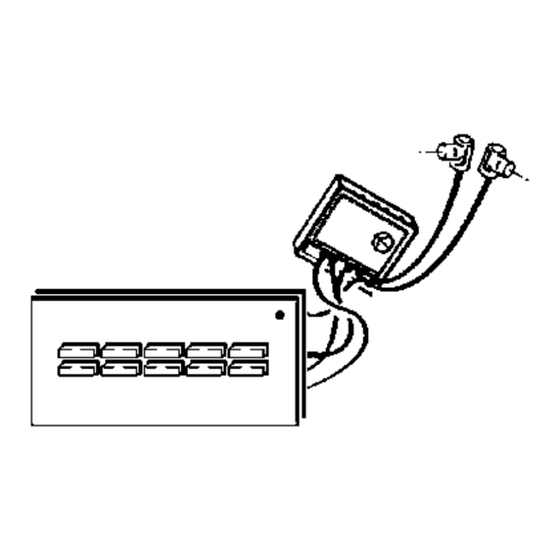

LMS QUICK - split&play
Art. 9723
ATTENZIONE:
LA SICUREZZA DELL'APPARECCHIO E' GARANTITA SOLO CON L'USO APPROPRIATO
DELLE SEGUENTI ISTRUZIONI; PERTANTO E' NECESSARIO CONSERVARLE.
WARNING:
THE SAFETY OF THIS FIXTURE IS GUARANTEED ONLY IF YOU COMPLY WITH TESE
INSTRUCTIONS; REMEMBER TO CONSERVE IN A SAFE PLACE.
ATTENTION:
LA SECUTIE DE L'APPAREIL N'EST GARANTIE QU'EN CAS D'UTILISATION CORRECTE DES
INSTRUCTIONS SUIVANTES; IL FAUT PAR CONSEQUENT LES CONSERVER.
ACHTUNG:
DIE SICHERHEIT DES GERÄTES WIRD NUR DURCH SACHGEMÄSSE BEFOLGUNG
NACHSTEHENDER ANWEISUNGEN GEWÄHRLEISTET; IHRE AUFBEWAHRUNG IST
DESHALB SEHR WICHTIG.
OPGELET:
DE VEILIGHEID VAN DI ATOESTEL IS SLECHTS DAN GEGARANDEERD ALS INDIEN DE
VOLGENDE INSTRUCTIES STRIKT WORDEN TOEGEPAST: DAAROM MOET MEN ZE OOK
BEWAREN.
ATENCION:
LA SEGURIDAD DEL APARATO SE GARANTIZA SOLO CUMPLIENDO CUIDADOSAMENTE
LAS SIGUIENTES INSTRUCCIONES; POR ELLO, ES NECESARIO CONSERVARLAS.
BEMÆRK:
SIKKERHEDEN VED BRUG AF ARMATURET KAN KUN GARANTERES, HVIS DISSE
ANVISNINGER FØLGES; SØRG DERFOR FOR AT GEMME DEM.
ADVARSEL:
SIKKERHETEN TIL DETTE APPARATET GARANTERES KUN HVIS DU OVERHOLDER DISSE
INSTRUKSJONENE; HUSK Å OPPBEVARE DEM PÅ ET TRYGT STED.
OBSERVERA!
UTRUSTNINGENS SÄKERHET KAN ENDAST GARANTERAS OM DESSA ANVISNINGAR
RESPEKTERAS I DETALJ. SPARA DÄRFÖR DESSA ANVISNINGAR FÖR FRAMTIDA
KONSULTATION.
I Caratteristiche Tecniche
Dimensioni: 44X44X16.5mm
Montaggio: solo in scatole di derivazione standard tipo Gw-24-203, Gw-24-207, Gw-24-232
Materiale:plastica
Grado di protezione : IP40
Colore: bianco
Peso: 45g ca
Condizioni operative di funzionamento
÷
Temperatura : 0 45°C
Umidità: 15÷95% U.R. non condensante
Ingressi
2
Sezione cavo: 8 fili a 0,5mm
Alimentazione :
Tensione: 9.5-22.5 Vdc da bus DALI.
Assorbimento max: 4mA (2 carichi Dali)
Collegamento unità di controllo
Sezione nominale cavo collegamento: 1,5mm
Distanza massima dall'unità di controllo:300m
Sicurezza: EN 60950-1:2006+A1+A11 - UL916
Compatibilità EM
Immunità: EN 55024 (CISPR 24)
Emissione: EN 55022 (CISPR 22)
Il prodotto è sensibile alla polarità.
2
Technical Features:
GB
Dimensions: 44X44X16.5mm
Assembly: only standard junction boxes type Gw-24-203, Gw-24-207, Gw-24-232
Material: Plastic
Protection degree : IP40
Colour: white
Weight: 45g
Operating conditions
Temperature: 0 ÷ 45 °C
Humidity: 15÷95% R.H. (non-condensing)
Inputs
2
Cable section: 8 0.5mm wires
Power supply :
Voltage: 9.5-22.5 Vdc from DALI bus.
The product is sensitive to polarity.
Max absorption: 4mA (2 Dali loads)
Control unit connection
Max. nominal section of connection cable: 1.5 mm
Max. distance from control unit: 300m
Safety: EN 60950-1:2006+A1+A11 - UL916
EM compatibility
Protection: EN 55024 (CISPR 24)
Emission: EN 55022 (CISPR 22)
Caractéristiques techniques :
F
Dimensions : 44X44X16.5mm
Montage : seulement en boîte de dérivation standard type Gw-24-203, Gw-24-207, Gw-24-
232
Matériau : Plastique
L'indice de protection:IP40
Couleur : blanc
Poids 45g
Conditions opérationnelles de fonctionnement
Température : 0 ÷ 45 °C
Humidité : 15÷95 % H.R. sans condensation
Entrées
Section câble : 8 fils de 0,5 mm 2
Alimentation :
Tension : 9.5-22.5 Vcc depuis bus DALI.
Ce produit est sensible à la polarité.
Absorption maxi : 4mA (2 charges Dali)
Connexion unité de contrôle
Section nominale maxi câble de connexion : 1,5mm
Distance maximale de l'unité de contrôle : 300m
Sécurité : EN 60950-1:2006+A1+A11 - UL916
Compatibilité EM
Immunité : EN 55024 (CISPR 24)
Émission : EN 55022 (CISPR 22)
D Technische Daten:
Abmessungen: 44X44X16.5mm
Montage: nur in Standard-Einbaugehäusen Typ Gw-24-203, Gw-24-207, Gw-24-232
Material: Kunststoff
Der Schutzgrad : IP40
Farbe: Weiß
Gewicht: 45g
Betriebszustände:
Temperatur: 0 ÷ 45 °C
Feuchtigkeit : 15÷95% DRH nicht kondensierend
Eingänge
Kabelquerschnitt: 8 Drähte mit je 0,5 mm²
Versorgung :
Spannung: 9.5-22.5 Vdc aus Bus DALI.
Das Produkt ist polaritätssensibel.
Max. Leistungsaufnahme: 4mA (2 Dali-Lasten)
Verbindung Steuereinheit
Nomineller Querschnitt des Verbindungskabels: 1,5mm
Max. Entfernung von der Steuereinheit: 300m
Sicherheit: EN 60950-1:2006+A1+A11 - UL916
EM-Kompatibilität
Immunität: EN 55024 (CISPR 24)
Emission: EN 55022 (CISPR 22)
NL
Technische Kenmerken:
44X44X16.5mm
Montage: alleen in standaard klemmenkasten type Gw-24-203, Gw-24-207, Gw-24-232
Materiaal: Plastic
De beschermingsgraad : IP40
Kleur: wit
Gewicht: 45g
Operatieve werkingsomstandigheden:
Temperatuur: 0 ÷ 45 °C
Vochtigheid: 15÷95% niet condenserende R.H.
Ingangen
Doorsnede kabel: 8 draden van 0,5mm2
Voeding :
Spanning: 9.5-22.5 Vdc uit DALI-bus.
Het product is gevoelig voor polariteit.
Max. opname: 4mA (2 Dali-ladingen)
Aansluiting besturingseenheid
Nominaal max doorsnede-oppervlak aansluitkabel: 1,5mm2
Max. afstand tot besturingseenheid: 300m
