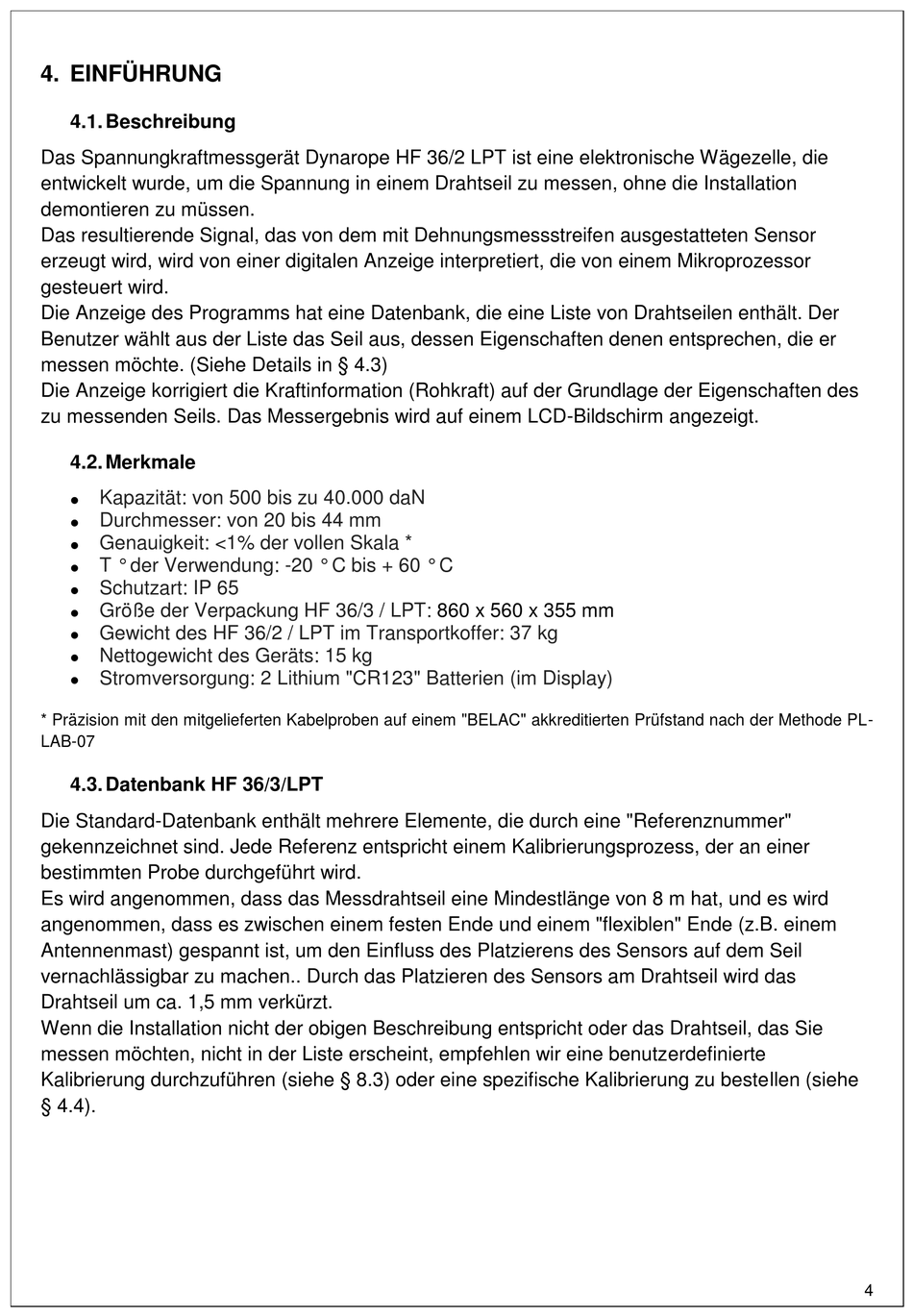

4. EINFÜHRUNG
4.1. Beschreibung
Das Spannungkraftmessgerät Dynarope HF 36/2 LPT ist eine elektronische Wägezelle, die
entwickelt wurde, um die Spannung in einem Drahtseil zu messen, ohne die Installation
demontieren zu müssen.
Das resultierende Signal, das von dem mit Dehnungsmessstreifen ausgestatteten Sensor
erzeugt wird, wird von einer digitalen Anzeige interpretiert, die von einem Mikroprozessor
gesteuert wird.
Die Anzeige des Programms hat eine Datenbank, die eine Liste von Drahtseilen enthält. Der
Benutzer wählt aus der Liste das Seil aus, dessen Eigenschaften denen entsprechen, die er
messen möchte. (Siehe Details in § 4.3)
Die Anzeige korrigiert die Kraftinformation (Rohkraft) auf der Grundlage der Eigenschaften des
zu messenden Seils. Das Messergebnis wird auf einem LCD-Bildschirm angezeigt.
4.2. Merkmale
Kapazität: von 500 bis zu 40.000 daN
Durchmesser: von 20 bis 44 mm
Genauigkeit: <1% der vollen Skala *
T ° der Verwendung: -20 ° C bis + 60 ° C
Schutzart: IP 65
Größe der Verpackung HF 36/3 / LPT:
Gewicht des HF 36/2 / LPT im Transportkoffer: 37 kg
Nettogewicht des Geräts: 15 kg
Stromversorgung: 2 Lithium "CR123" Batterien (im Display)
* Präzision mit den mitgelieferten Kabelproben auf einem "BELAC" akkreditierten Prüfstand nach der Methode PL-
LAB-07
4.3. Datenbank HF 36/3/LPT
Die Standard-Datenbank enthält mehrere Elemente, die durch eine "Referenznummer"
gekennzeichnet sind. Jede Referenz entspricht einem Kalibrierungsprozess, der an einer
bestimmten Probe durchgeführt wird.
Es wird angenommen, dass das Messdrahtseil eine Mindestlänge von 8 m hat, und es wird
angenommen, dass es zwischen einem festen Ende und einem "flexiblen" Ende (z.B. einem
Antennenmast) gespannt ist, um den Einfluss des Platzierens des Sensors auf dem Seil
vernachlässigbar zu machen.. Durch das Platzieren des Sensors am Drahtseil wird das
Drahtseil um ca. 1,5 mm verkürzt.
Wenn die Installation nicht der obigen Beschreibung entspricht oder das Drahtseil, das Sie
messen möchten, nicht in der Liste erscheint, empfehlen wir eine benutzerdefinierte
Kalibrierung durchzuführen (siehe § 8.3) oder eine spezifische Kalibrierung zu bestellen (siehe
§ 4.4).
860 x 560 x 355 mm
4
