Schnittstellen LAN und KBR eBus RS-485
2
Hardwarekonfiguration
2.1
RS485 Schnittstelle und LAN

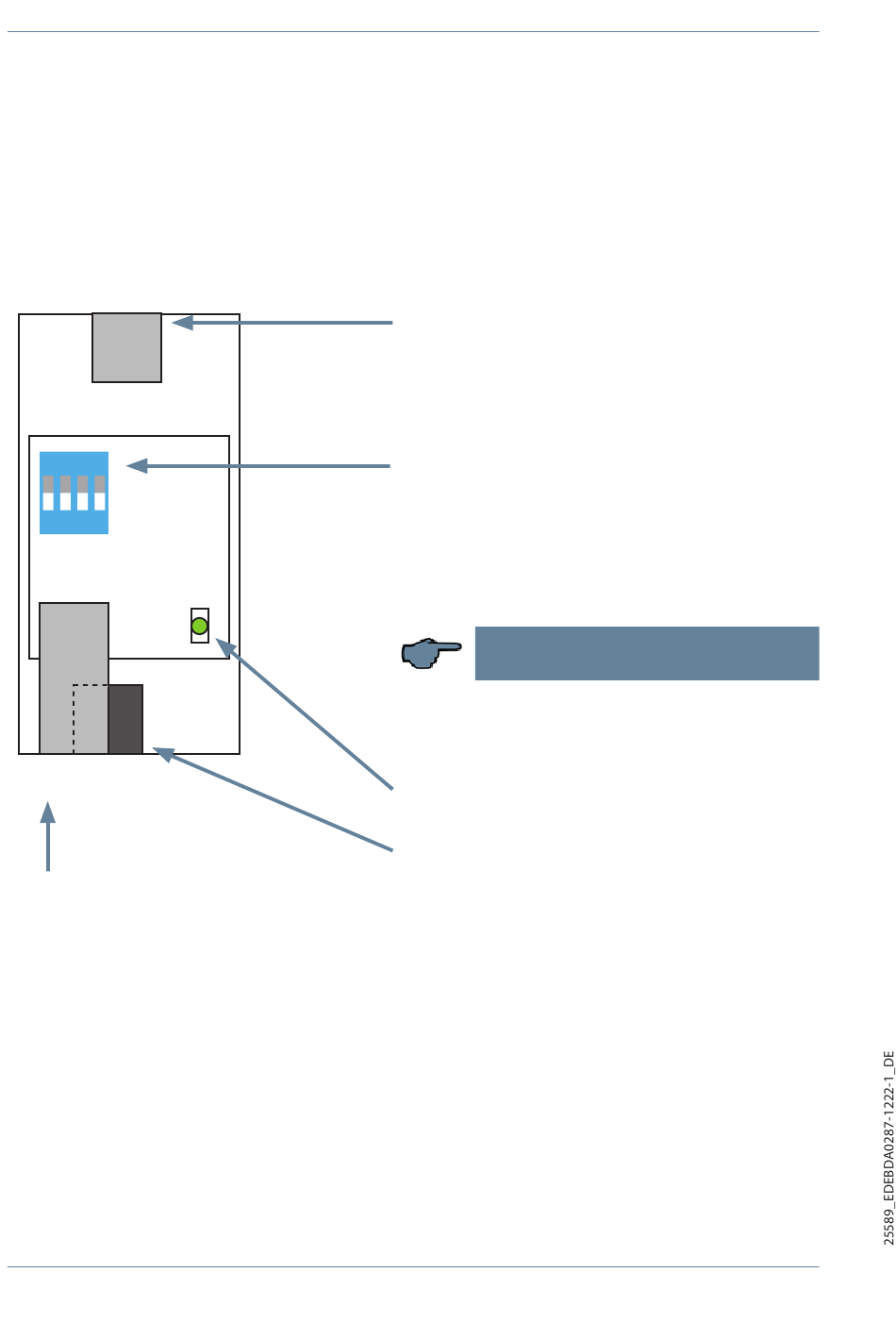

Die RS-485-Schnittstelle ist fest eingestellt auf die KBR eBus-Parameter 38400 Baud,
8 Datenbits, Parity even, 1 Stopbit. Sie läßt sich mittels vier DIP-Schalter im Bedarfsfalle
terminieren.
RS485
ON
SAB
1 2 3
4
Netz
LAN
Ethernet-Anschluss RJ-45
6
RS-485
(Stiftleiste 3-polig, 3,5 mm),
Klemmen-Nr. 90 = Ground, 91 = A, 92 = B
(nach KBR-Nomenklatur)
DIP-Schalter für die Terminierung der RS-485:
DIP1 und DIP2 ON, DIP3 OFF = Failsafe aktiv
DIP1 und DIP2 OFF, DIP3 ON = Abschluss aktiv
DIP1 und DIP2 OFF, DIP3 OFF= kein Failsafe,
kein Abschluss, DIP4 ist nicht belegt!
HINWEIS
Der Failsafe-Abschluss darf nur einmal in einem
Bussegment aktiv sein!
Kontroll-LED für die Spannungs versorgung
Versorgungsspannung
<10VA; 100 - 240V ±10% DC/50/60 Hz
(Stiftleiste 2-polig, 5 mm)
