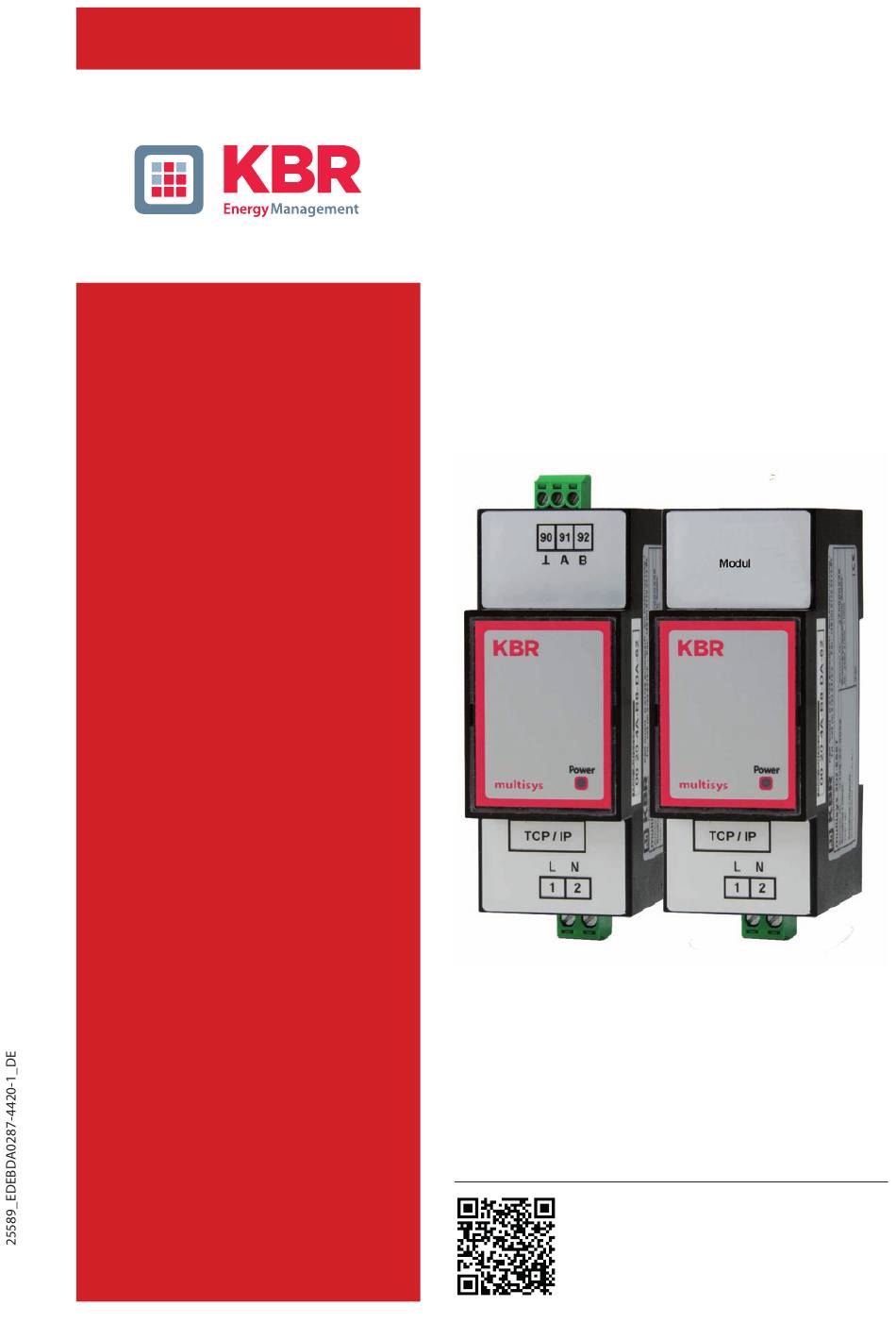

I
System
deutsch
Bedienungsanleitung
Technische Parameter
Schnittstellen für
KBR eBus und Modulbus

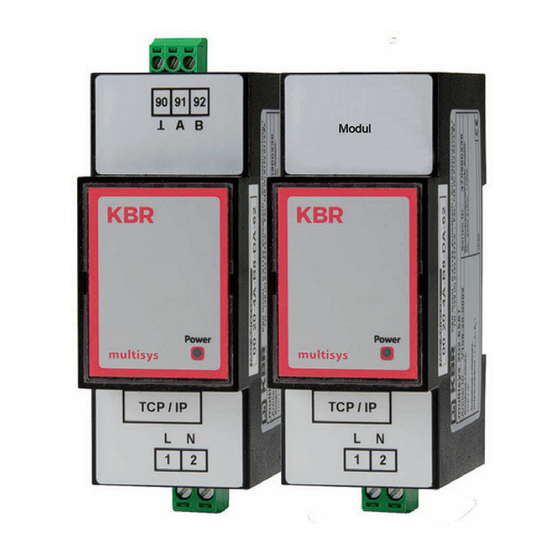

multisys D2-ESET/MSMT-4
multisys D2-BSET-4
In unserem Downloadcenter finden Sie zu
KBR Geräten die passende Anleitung.
https://www.kbr.de/de/dienstleistungen/
download-center
Inhaltsverzeichnis
loading

Verwandte Anleitungen für KBR multisys D2-ESET/MSMT-4

Inhaltszusammenfassung für KBR multisys D2-ESET/MSMT-4

  • Seite 1 Bedienungsanleitung Technische Parameter Schnittstellen für KBR eBus und Modulbus multisys D2-ESET/MSMT-4 multisys D2-BSET-4 In unserem Downloadcenter finden Sie zu System deutsch KBR Geräten die passende Anleitung. https://www.kbr.de/de/dienstleistungen/ download-center...
  • Seite 2 Schäden oder Verluste jeglicher Art, die aus Druckfehlern oder Änderungen in dieser Bedienungsanleitung entstehen. Ebenso wird von der Firma KBR Kompensationsanlagenbau GmbH keine Haftung für Schäden und Verluste jeglicher Art übernommen, die sich aus fehlerhaften Geräten oder durch Geräte, die vom Anwender geändert wurden, ergeben.

  • Seite 3: Inhaltsverzeichnis

    Sicherheitstechnische Hinweise ....................6 Produkthaftung ..........................7 Entsorgung ............................7 Überspannungs- und Blitzschutz ....................7 multisys D2-ESET/MSMT-4 und multisys D2-BSET-4 allgemein ........8 Anschlussplan ..........................9 Hardwarekonfiguration ......................10 RS485 Schnittstelle und LAN ....................10 Schnittstellen LAN und KBR Modulbus (multisys D2-BSET-4) ........11 Softwarekonfiguration ........................12...

  • Seite 4: Einleitung

    Einleitung Einleitung Vielen Dank, dass Sie sich für ein KBR-Qualitätsprodukt entschieden haben. Damit Sie mit der Bedienung und Programmierung des Geräts vertraut werden und Sie immer den vollen Funktionsumfang dieses qualitativ hochwertigen Produktes nutzen können, sollten Sie die vorliegende Bedienungsanleitung aufmerksam durchlesen.

  • Seite 5: Sicherheitsrelevante Zeichenerklärungen

    Einleitung Sicherheitsrelevante Zeichenerklärungen Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Ver- meidung von Sachschäden beachten müssen. Die Hinweise sind durch ein Warndreieck bzw. durch ein Info-Symbol hervorgehoben, und je nach Gefährdungsgrad dargestellt. GEFÄHRLICHE SPANNUNG Warnung bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten können, wenn die entsprechenden Vorsichtmassnahmen nicht getroffen wer- den.

  • Seite 6: Sicherheitstechnische Hinweise

    Einleitung Sicherheitstechnische Hinweise Um Bedienungsfehlern vorzubeugen wurde die Handhabung des vorliegenden Gerätes bewusst so einfach wie möglich gehalten. Auf diese Weise können Sie das Gerät rasch in Betrieb nehmen. Aus eigenem Interesse sollten Sie die folgenden Sicherheitshinweise sorgfältig durchle- sen. Bei der Montage sind die geltenden DIN / VDE Vorschriften zu beachten! Netzanschluss, Inbetriebsetzung und Betrieb eines Gerätes darf nur von qualifiziertem Personal vorgenommen werden.

  • Seite 7: Produkthaftung

    Jedes Gerät wird vor seiner Auslieferung einem Langzeittest unter zogen. Bezüglich der Produkthaftung verweisen wir an dieser Stelle auf unsere allgemeinen Geschäftsbedingungen für Elektronikgeräte, die Sie unte www.kbr.de nachlesen können. Die zugesicherten Eigenschaften des Geräts gelten grundsätzlich nur bei bestimmungs- gemäßem Gebrauch!

  • Seite 8: Multisys D2-Eset/Msmt-4 Und Multisys D2-Bset-4 Allgemein

    - Modbus Es tritt dabei auf der Energiebusseite als Master und auf der Ethernetseite als Slave auf. Die beiden Schnittstellen (RS-485 auf der KBR eBus-Seite und Ethernet auf der Netzwerk- seite) sind galvanisch getrennt. Das multisys D2-BSET-4 verbindet den KBR-Modulbus über eine Ethernetverbindung mit dem PC.

  • Seite 9: Anschlussplan

    Anschlussplan Nachfolgend werden beide Ausführungen beschrieben. Anschlussplan R 12 zu weiterenTeilnehmern Modulbus bzw. Leitungsabschluss / to other bus devices and line termination Modulbus/ Module bus multisys multisys D2-BSET-4 D2-ESET/MSMT-4 V4.00...

  • Seite 10: Hardwarekonfiguration

    Schnittstellen LAN und KBR eBus RS-485 Hardwarekonfiguration RS485 Schnittstelle und LAN Die RS-485-Schnittstelle ist fest eingestellt auf die KBR eBus-Parameter 38400 Baud, 8 Datenbits, Parity even, 1 Stopbit. Sie läßt sich mittels vier DIP-Schalter im Bedarfsfalle terminieren. RS485 RS-485 (Stiftleiste 3-polig, 3,5 mm), Klemmen-Nr.

  • Seite 11: Schnittstellen Lan Und Kbr Modulbus (Multisys D2-Bset-4)

    Schnittstellen LAN und KBR Modulbus Schnittstellen LAN und KBR Modulbus (multisys D2-BSET-4) Die Modulbus-Schnittstelle ist fest eingestellt auf die Modulbus-Parameter 38400 Baud, 8 Datenbits, Parity even, 1 Stopbit. Sie läßt sich mittels vier DIP-Schalter im Bedarfsfalle terminieren. RJ-12 RJ-12 für den KBR Modulbus DIP-Schalter für die Terminierung der RJ-12:...

  • Seite 12: Softwarekonfiguration

    IOT ePort E20 Softwarekonfiguration Die Parametrierung erfolgt mit dem IOTService Tool. Bezugsquelle: www.hi-flying.com/download-center-1/applications-1/download-item-iotservice Nach dem Installieren und Starten des IOTService Tool und wird das angeschlossene Netzwerk gescannt und die gefundenen E-Ports angezeigt und können weiter bearbeitet werden. Nach der Auswahl des Eports kommt man mit „Config“ zur Parametrierung. HINWEIS Die Werkseinstellung ist auf eBus konfiguriert.

  • Seite 13: Ip-Adresse Einem Gerät Zuweisen, Dessen Adresse Nicht Im Adressbereich Des Netzwerks Liegt

    IOT ePort E20 IP-Adresse einem Gerät zuweisen, dessen Adresse nicht im Adressbereich des Netzwerks liegt Im Hauptfenster des IOTService Tool’s kann über Setting (C) -> BroadCast das Fenster ‚BroadCast Scan‘ geöffnet werden. Hier werden die Geräte mit Eport aufgelistet, die im Netzwerk ohne gültige Netzwerkad- resse gefunden werden.
  • Seite 14 IOT ePort E20 Nach der Auswahl des Eports kommt man mit „Config“ zur Parametrierung. V4.00...

  • Seite 15: Parametrierung Eport Für Ebus-Tcp

    IOT ePort E20 4.2. Parametrierung Eport für eBus-TCP Bei eBus-TCP sind die Parameter wie im folgenden Bild einzustellen. Die Netzwerkpara- meter (IP Adress, Mask, Gate Way, DNS) sind an die örtlichen Gegebenheiten anzupassen. HINWEIS - „Flow Control: Half-Duplex“ steuert die Umschaltung des RS-485-Bausteins. - Local-Port ist auf 8000 einzustellen - Die Übernahme der Parameter erfolgt mit „Confirm“.

  • Seite 16: Nach Der Auswahl "Detail" Erscheint Folgendes Fenster

    IOT ePort E20 Nach der Auswahl „Detail“ erscheint folgendes Fenster: HINWEIS - UART Protokol ist für eBus-TCP auf ‚NONE‘ einzustellen - Gap Time sollte auf 10 (ms) eingestellt werden (Wartezeit nach seriellem Empfang, bis Telex über das Netzwerk versendet wird). - Cli Waiting Time sollte auf max.

  • Seite 17: Box-To-Box - Betrieb (Parameter Des Masters)

    IOT ePort E20 Box-to-Box - Betrieb (Parameter des Masters): Folgende Einstellungen sind dabei wichtig: V4.00...

  • Seite 18: Parametrierung Eport Für Modbus-Tcp

    IOT ePort E20 4.4. Parametrierung Eport für Modbus-TCP Bei Modbus-TCP sind die Parameter wie im folgenden Bild einzustellen. Die Netzwerk- parameter (IP Adress, Mask, Gate Way, DNS) sind an die örtlichen Gegebenheiten anzu- passen. HINWEIS Die UART-Parameter sind an die lokalen Busparameter anzupassen. Local Port: 502 Es sind mehrere Verbindungen über TCP zu einer seriellen Schnittstelle möglich.
  • Seite 19 IOT ePort E20 HINWEIS Modbus ASCII kann nicht konfiguriert werden. Es sind mehrere Verbindungen über TCP zu einer seriellen Schnittstelle möglich. Die Rückantworten werden nur an die fragende Stelle zurückgesendet. V4.00...

  • Seite 20: Technische Daten

    Für den korrekten Betrieb material nur abgeschirmte und paarig verdrillte Leitungen verwenden; z.B. I-Y(St)Y 2x2x0,8 BUS-Anschluss Anschlüsse für Gerät multisys D2-ESET/MSMT-4 BUS- Verbindung Klemme 90 ( ) über RS-485 Klemme 91 (A) Klemme 92 (B) BUS-Anschluss Modularkabel 6-polig, multisys D2-BSET-4 Stecker RJ-12: 6P6C max.

  • Seite 21: Normen Und Sonstiges

    Technische Daten Normen und Sonstiges DIN EN 60721-3-3:1995-09 + DIN EN 60721-3-3/A2:1997-07; Normen 3K5+3Z11; (IEC721-3-3;3K5+3Z11) Umgebungs- Betriebs- K55 (-5°C … +55°C) bedingungen temperatur Luftfeuchtigkeit 5% …. 95% Lager temperatur -25°C … +70°C Betriebshöhe 0 … 2000m über NN DIN EN 61010-1:2011-07; Normen DIN EN 61010-2-030:2011-07 Schutzklasse...
  • Seite 22 Notizen V4.00...
  • Seite 23 Notizen V4.00...
  • Seite 24 KBR Kompensationsanlagenbau GmbH Am Kiefernschlag 7 T +49 (0) 9122 6373 - 0 www.kbr.de D-91126 Schwabach F +49 (0) 9122 6373 - 83 E info @ kbr.de...
